Manille de levage droite

Aperçu

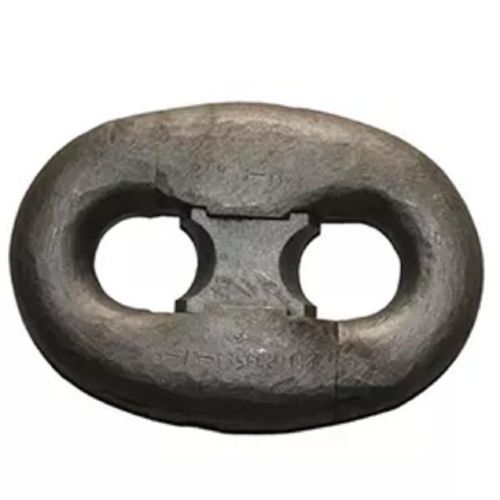

La manille Kenter est composée de deux demi-corps forgés réunis par un bloc de verrouillage central, une goupille conique et une pastille de plomb. C'est le raccord démontable standard utilisé pour assembler des maillons de chaîne d'ancre (habituellement 27,5 m / 15 brasses) tout en permettant le démontage pour inspection, maintenance ou remplacement sans couper la chaîne. La manille présente un profil compatible avec les maillons pour un passage fluide dans les passe-câbles, coffres à chaîne et tambours de mouillage.

Démontage
Le démontage pour réutilisation est simple : chasser la goupille conique avec un poinçon pour libérer la pastille de plomb, puis dégager le bloc central pour séparer les deux demi-corps.

Introduction
Fabriquée par forge en matrice fermée à partir d'acier allié, chaque manille Kenter est usinée, traitée thermiquement, calibrée dimensionnellement et soumise à des essais. L'ensemble comprend deux demi-corps forgés, un bloc de verrouillage central, une goupille conique et une pastille de plomb. Le système de verrouillage assure la tenue sous charges de traction répétées tout en conservant un profil adapté à la chaîne.

Caractéristiques produit

• Construction en acier allié forgé
• Corps en deux parties avec bloc de verrouillage central
• Conçue pour connecter des tronçons de chaîne d'ancre
• Compatible avec chaînes à manille et sans manille
• Disponible pour grades de chaîne U2 et U3
• Traitée thermiquement et soumise à essai d'épreuve
• Marquage d'identification permanent et traçabilité complète

Paramètres
Taille de chaîne (mm) | Grade de chaîne | Matériau | Charge d'épreuve | Charge minimale à la rupture | Application
12,5–22 | U2 / U3 | Acier allié forgé | Selon IACS UR W18 | Selon IACS UR W18 | Petits navires commerciaux
24–38 | U2 / U3 | Acier allié forgé | Selon IACS UR W18 | Selon IACS UR W18 | Navires de charge
40–58 | U2 / U3 | Acier allié forgé | Selon IACS UR W18 | Selon IACS UR W18 | Pétroliers / vraquiers
60–84 | U2 / U3 | Acier allié forgé | Selon IACS UR W18 | Selon IACS UR W18 | Navires de soutien offshore
87–122 | U2 / U3 | Acier allié forgé | Selon IACS UR W18 | Selon IACS UR W18 | FPSO / plateformes offshore
124–162 | U2 / U3 | Acier allié forgé | Selon IACS UR W18 | Selon IACS UR W18 | Systèmes d'amarrage permanents

Normes & Fabrication
Fabriquée en acier allié forgé conformément à IACS UR W18, IACS UR A1 et ISO 1704, et selon les exigences applicables des sociétés de classification (ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS). Tous les éléments porteurs sont forgés en matrice fermée, traités thermiquement, usinés avec précision et calibrés dimensionnellement pour correspondre au grade de chaîne.

Contrôles
Chaque manille subit analyse chimique, inspection du forgeage, vérification du traitement thermique, contrôle dimensionnel, essai d'épreuve, vérification des propriétés à la traction, essais de dureté, inspection par particules magnétiques (MPI), inspection visuelle, vérification d'assemblage et marquage d'identification permanent. Certificats matière, rapports d'inspection et certificats des sociétés de classification disponibles.

Applications
Convient pour relier chaînes d'ancre à manille et sans manille, chaînes d'amarrage offshore et câbles d'ancre de navires commerciaux. Utilisé sur porte-conteneurs, vraquiers, pétroliers, méthaniers, plateformes offshore, FPSO, unités de production flottantes et bâtiments militaires.

Maintenance
Inspecter régulièrement l'usure du corps, les déformations, l'usure du bloc central, la sécurité de la goupille conique, l'intégrité de la pastille de plomb, la corrosion, les fissures et le marquage d'identification. Vérifier que les éléments de verrouillage restent en place après les opérations d'appareillage. Remplacer immédiatement les manilles Kenter endommagées ou usées conformément aux exigences des sociétés de classification.

Spécifications techniques

• Dénomination : Manille Kenter
• Matériau : Acier allié forgé (forge en matrice fermée, traitement thermique, usinage)
• Grades de chaîne : U2 / U3
• Plage de diamètres nominaux : 12,5 mm à 162 mm
• Applications : Des petits navires commerciaux aux systèmes d'amarrage permanents (porte-conteneurs, vraquiers, pétroliers, méthaniers, plateformes offshore, FPSO, bâtiments militaires)
• Normes de fabrication : IACS UR W18, IACS UR A1, ISO 1704 ; sociétés de classification : ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS
• Contrôles : Essai d'épreuve, vérification des propriétés à la traction, essais de dureté, MPI, contrôles dimensionnels et visuels, marquage d'identification permanent
• Options d'emballage : Palette acier / Caisse bois / Emballage en vrac
• MOQ : 100 pièces
