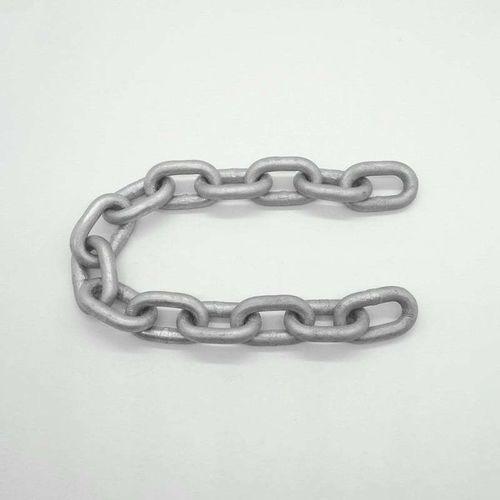

Chaîne d'ancre G43

en acier au carboneen acier galvanisézinguée

Introduction
La chaîne d'ancre courte G43 galvanisée à chaud est une chaîne à maillon court en acier au carbone à haute résistance, soudée et conçue pour les guindeaux d'ancre, l'amarrage et les applications maritimes connexes. La construction calibrée à maillons courts assure un engagement fiable avec les gypsies de guindeau compatibles, réduit les torsions et améliore la flexibilité lors du déploiement et de la récupération. La classe 43 offre une limite de charge d'utilisation supérieure pour un diamètre donné par rapport à la classe 30. La chaîne est revêtue par galvanisation à chaud pour la protection contre la corrosion en eau douce et en eau de mer. Ce produit est destiné uniquement à l'ancrage et à l'amarrage et ne convient pas au levage en charge suspendue.

Caractéristiques clés

• Chaîne classe 43 (High Test) avec un meilleur rapport résistance/poids que la chaîne proof coil classe 30.
• Construction calibrée à maillon court pour un engagement fiable avec les gypsies de guindeau.
• Finition galvanisée à chaud pour la résistance à la corrosion en milieu marin.
• Fabriquée en acier au carbone à haute résistance avec maillons électriquement soudés.
• Ne doit pas être utilisée pour le levage en charge suspendue — usage uniquement pour ancrage et amarrage.
• Chaque lot de production fait l'objet d'une inspection des soudures, d'une calibration dimensionnelle, d'un essai de charge d'épreuve, d'une vérification des propriétés mécaniques et d'une inspection visuelle.

Normes et qualité

• Classe : Classe 43 (High Test), offrant une résistance supérieure à la classe 30 standard.
• Norme de fabrication : Conforme aux spécifications NACM et ISO pour chaîne calibrée à maillon court.
• Matériau : Acier au carbone à haute résistance sélectionné pour sa tenue mécanique.
• Finition : Galvanisation à chaud pour une meilleure résistance à la corrosion en environnement marin.
• Calibration et essais : Chaque maillon est testé à la charge d'épreuve et calibré pour garantir un fonctionnement sans à-coups avec les guindeaux d'ancre.
• Avertissement d'utilisation : Conçu spécifiquement pour l'ancrage et l'amarrage — ne pas utiliser pour le levage en charge suspendue.

Tableau des spécifications techniques (lignes extraites du tableau produit ; les valeurs correspondent aux colonnes du tableau présenté sur la page)
Ordre des en-têtes (comme dans le tableau source) : Diamètre, (tolérance), Longueur intérieure, (tolérance +), (tolérance -), Largeur intérieure, Largeur extérieure, Longueur pour 11 maillons, Poids (kg/m), Charge d'épreuve (kN), Charge à la rupture (kN).
Lignes (chaque ligne liste les valeurs des cellules dans la même séquence que le tableau) :
2, 0.2, 12, 0.2, 0.2, 3.5, 7.5, 132, 1, 0.5, 0.07
3, 0.2, 16, 0.2, 0.2, 4.2, 11, 176, 1.1, 0.7, 0.16
4, 0.2, 16, 0.3, 0.2, 5, 13.7, 176, 2.1, 1.1, 0.32, 3.92, 8
5, 0.2, 18.5, 0.4, 0.2, 6, 17, 203.5, 2.4, 1.2, 0.5, 6.25, 12.5
6, 0.2, 18.5, 0.4, 0.2, 7.2, 20.2, 203.5, 2.4, 1.2, 0.8, 7.84, 16
7, 0.3, 22, 0.4, 0.2, 8.4, 23.8, 242, 3, 1.4, 1.1, 12.3, 25
8, 0.3, 24, 0.4, 0.2, 9.6, 27.2, 264, 3.2, 1.5, 1.4, 15.7, 32
9, 0.4, 27, 0.5, 0.3, 10.8, 30.6, 297, 3.6, 1.8, 1.8, 19.6, 40
10, 0.4, 28, 0.5, 0.3, 12, 34, 308, 3.7, 1.9, 2.2, 24.5, 50
11, 0.4, 31, 0.5, 0.3, 13.2, 37.4, 341, 4, 2, 2.7, 31.4, 63
12, 0.3, 36, 0.6, 0.3, 14.4, 40.8, 396, 4.4, 2.2, 3.1, 35.7, 71.5
13, 0.5, 36, 0.6, 0.3, 15.6, 44.2, 396, 4.6, 2.4, 3.8, 39.2, 80
14, 0.6, 41, 0.7, 0.4, 16.8, 47.6, 451, 5.4, 2.7, 4.4, 49, 100
16, 0.6, 45, 0.8, 0.4, 19.2, 54.4, 495, 6, 3, 5.7, 62.7, 125
18, 0.9, 50, 0.8, 0.4, 21.6, 61.2, 550, 6.6, 3.3, 7.3, 78.4, 160
19, 0.4, 53, 0.9, 0.4, 22.8, 64.6, 583, 7, 3.7, 7.97, 90, 180
20, 1, 56, 1, 0.5, 24, 68, 616, 7.4, 3.7, 9, 98, 200
23, 1.2, 64, 1.1, 0.5, 27.6, 78.2, 704, 8.4, 4.2, 12, 123.5, 250
26, 1.3, 73, 1.2, 0.6, 31.2, 88.4, 803, 9.6, 4.8, 15, 156.8, 320
28, 1.4, 78, 1.3, 0.65, 33.8, 95.2, 858, 10.2, 5.1, 18
30, 1.5, 84, 1.4, 0.7, 41, 102, 924, 11, 5.5, 19.5
32, 1.6, 90, 1.5, 0.75, 43, 108.8, 990, 11.8, 5.9, 23

Caractéristiques / Spécifications techniques

• Produit : Chaîne d'ancre courte G43 galvanisée à chaud.
• Classe : 43 (High Test).
• Matériau : Acier au carbone à haute résistance, construction à maillons courts électriquement soudés.
• Finition : Galvanisation à chaud pour une résistance à la corrosion à long terme (adaptée à l'eau douce et à l'eau de mer).
• Fabrication & essais : Inspection des soudures, calibration dimensionnelle, essai de charge d'épreuve, vérification des propriétés mécaniques, inspection visuelle.
• Application : Guindeaux d'ancre, cordages d'ancre, amarrage de quai, chaînes utilitaires, usage marin général — ne convient pas pour le levage en charge suspendue.
• Diamètres disponibles : Plusieurs tailles de 2 mm à 32 mm (le tableau ci-dessus présente l'ensemble des tailles et les données de charge/poids correspondantes).
