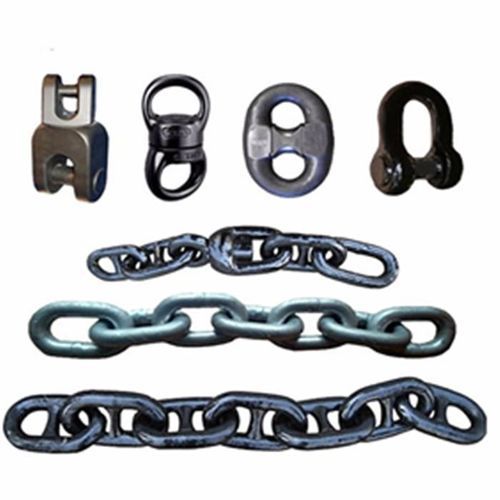

Chaîne d'ancre U series

en acierà picotspour fortes charges

Description du produit
La chaîne d'ancre à maillons à tige interne est fabriquée par soudage par refusion (flash butt) de maillons en acier comportant une tige interne qui augmente la rigidité, limite la déformation des maillons en traction et réduit le risque d'entortillement lors des manœuvres. Elle est destinée à l'ancrage des navires et aux systèmes d'amarrage offshore nécessitant une stabilité dimensionnelle, une haute résistance à la traction et une traçabilité complète. Diamètres nominaux : 12,5 mm à 90 mm ; brins standard : 25 m ou 27,5 m. Aciers : CM490, CM690. Niveaux de résistance : U1, U2, U3.

Introduction
La conception avec tige interne augmente la résistance au vrillage et limite la déformation lors du passage dans la guindeau et la chambre à chaîne. Les chaînes sont produites par soudage par refusion, puis calibrées, traitées thermiquement, inspectées dimensionnellement et soumises à des essais de charge d'épreuve et de rupture. Les brins individuels sont assemblés par manilles Kenter ou manilles d'assemblage pour former le câble d'ancre complet. Applications typiques : navires commerciaux, porte-conteneurs, vraquiers, pétroliers, méthaniers, plateformes offshore, FPSO, installations portuaires et bâtiments navals. Accessoires compatibles disponibles (manilles, émerillons, maillons d'extrémité élargis, ancres).

Caractéristiques du produit

• Construction en acier soudé par refusion
• Tige interne pour une meilleure répartition des efforts et réduction de la déformation
• Disponibles en classes de résistance U1, U2 et U3
• Diamètres nominaux : 12,5 mm – 90 mm
• Longueurs de brin standard : 25 m ou 27,5 m
• Grades matériaux : CM490, CM690
• Marquage permanent pour traçabilité complète
• Compatible avec accessoires d'ancrage marins standard (manilles, émerillons, maillons d'extrémité, ancres)
• Finitions : thermolaquage galvanisé à chaud, noir, couleur naturelle
• Certificats disponibles sur demande : ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS, RMRS

Tableau des paramètres
D(φ) / DIAMÈTRE | TAILLE DE MAILLON | AM1 U1 (CHARGE D'ÉPREUVE KN / CHARGE DE RUPTURE KN) | AM2 U2 (CHARGE D'ÉPREUVE KN / CHARGE DE RUPTURE KN) | AM3 U3 (CHARGE D'ÉPREUVE KN / CHARGE DE RUPTURE KN) | POIDS APPROX. (27,5M) KG
1/2 | 12,5 | 75 / 45 | 46 / 66 | 66 / 92 | 98,00
9/16 | 14 | 84 / 50,4 | 58 / 82 | 82 / 116 | 119,00
5/8 | 16 | 96 / 57,6 | 76 / 107 | 107 / 150 | 156,00
... (table complète disponible sur demande)

Normes
Fabriquée conformément à ISO 1704, IACS UR W18 et A1, normes EN et GB applicables et spécifications de construction navale. Certification possible par ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS et RMRS sur demande. Les essais incluent vérification de la composition chimique, contrôles mécaniques, inspection des soudures, essai de charge d'épreuve et essai de rupture. Traitement thermique, contrôles de dureté et marquage d'identification permanent effectués avant expédition. Certificats matière et documentation de traçabilité fournis avec les commandes.

Caractéristiques / Spécifications techniques

• Type : chaîne à maillons soudés avec tige interne (stud link)
• Matériau : acier (CM490, CM690)
• Classes / Niveaux de résistance : U1, U2, U3
• Plage de diamètres nominaux : 12,5 mm – 90 mm
• Longueurs de brin standard : 25 m ou 27,5 m
• Finition : galvanisation à chaud, noir, couleur naturelle
• Certificats disponibles : ABS, BV, CCS, DNV, LR, NK, KR, RINA, RS, RMRS
• MOQ : 100 mètres
• Emballage : palette acier ou faisceau
• Processus de fabrication : soudage par refusion, calibrage, traitement thermique
• Essais : charge d'épreuve, essai de rupture, contrôles chimiques et mécaniques, marquage permanent
• Accessoires disponibles : manilles, émerillons, manilles d'assemblage, maillons d'extrémité élargis, ancres
