Traversée de cloison de vide

multipassageà fermeture hermétiquerésistante à la corrosion

Aperçu du produit

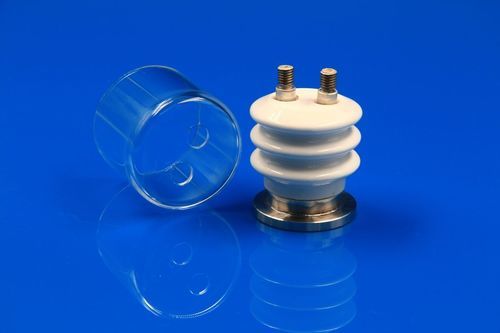

L'isolateur céramique haute tension à double broche INNOVACERA est un assemblage céramique-métal conçu pour transmettre l'alimentation électrique à travers la paroi d'une enceinte sous vide tout en préservant l'isolation électrique et l'étanchéité du vide. Convient aux équipements de dépôt sous vide, systèmes d'évaporation thermique et assemblies de chauffage sous vide nécessitant des passages électriques fiables.

Détails
L'élément comporte deux bornes conductrices isolées indépendamment, équipées de tiges filetées externes pour faciliter les connexions externes. Une base en acier inoxydable SUS304 permet une intégration par soudure sur l'enceinte ou la bride de montage. L'assemblage céramique-métal associe une céramique à 96 % d'alumine, des conducteurs Kovar, des composants en cuivre C1220 et une base SUS304 pour assurer isolation électrique, stabilité mécanique et étanchéité en conditions de cycles thermiques répétés. Une protection optionnelle en verre quartz peut être fournie pour protéger la zone de connexion des dépôts d'évaporation et des matériaux process.

Caractéristiques principales

• Passage électrique à double broche
• Construction céramique-métal étanche au vide
• Installation soudée pour intégration sécurisée
• Tiges conductrices filetées externes pour connexions simples
• Protection optionnelle en quartz contre les dépôts
• Conçu pour des cycles thermiques répétés
• Structure compacte et intégrée
• Interface personnalisable pour l'équipement

Spécifications techniques

• Type de produit — Isolateur céramique haute tension à double broche
• Nombre de bornes — 2
• Matériau céramique — Céramique à 96 % d'alumine
• Matériau conducteur — Kovar
• Composant cuivre — Cuivre C1220
• Matériau de la base — Acier inoxydable SUS304
• Méthode d'installation — Soudure
• Configuration des bornes — Tiges conductrices filetées externes
• Taux de fuite — 4.2 × 10⁻⁶ Pa·m³/s
• Applications principales — Équipements de dépôt sous vide et systèmes d'évaporation sous vide

Applications typiques

• Équipements de dépôt par évaporation thermique
• Sources d'évaporation résistives
• Bacs d'évaporation et filaments
• Résistances pour creusets
• Systèmes de chauffage résistif sous vide
• Équipements de dépôt sous vide de laboratoire

Avantages

• Isolation électrique fiable entre conducteurs et enceinte
• Transmission d'énergie stable à travers la paroi
• Intégration soudée sécurisée avec enceinte ou bride
• Bonne résistance thermique et stabilité dimensionnelle
• Risque d'émission de gaz réduit par rapport aux isolations polymères
• Adapté à une exploitation sous vide longue durée et à des cycles thermiques répétés
