Présentation

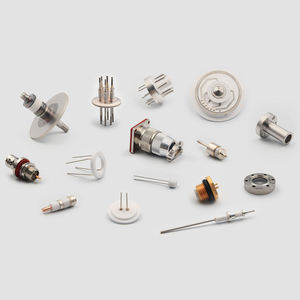

Les connecteurs porte-pression pour pétrole utilisent une technologie d'étanchéité verre/céramique‑métal pour garantir la transmission des signaux et la résistance à la pression en conditions de haute température et forte humidité. Variantes courantes : connecteurs étanches monopolar et multipolar.

Avantages

• Niveau d'étanchéité : ≤1.0×10-9Pa·m3/s
• Résistance d'isolement : ≥1000MΩ
• Performance en pression : 200MPa @ 260℃ pendant 2 h

Paramètres techniques
Propriétés mécaniques

• Coque : alliage résistant aux hautes températures
• Isolant : matériau résistant aux hautes températures
• Résistance à la pression : pression liquide bidirectionnelle 180MPa
• Broche : plaquée or
• Durée mécanique : 500 cycles

Performance environnementale

• Température de fonctionnement : -55℃ à +230℃
• Humidité relative : 90%–95% à 40℃ ± 2℃ (état humide)
• Domaine d'utilisation : environnements souterrains 180MPa et environnements à haute température 230℃

Performance électrique

• Tension d'isolement (DC ou valeur efficace 50Hz AC) : 1500V à température normale, 500V en état humide
• Résistance d'isolement (tension d'essai 500V DC ou valeur efficace 50Hz AC) : 1500MΩ à température normale ; 100MΩ en état humide ; 100MΩ à haute température

Application
Ces connecteurs sont largement utilisés dans l'industrie pétrolière et gazière pour assurer que les conduites supportent des flux à haute pression et empêchent les fuites susceptibles de provoquer des incidents de sécurité ou des pollutions. INNOVACERA accepte des produits personnalisés non standard et peut produire en masse des plaques de pression résistantes aux hautes températures jusqu'à 200MPa.

Spécifications

• Type de produit : connecteur porte-pression pour pétrole
• Technologie d'étanchéité : verre/céramique‑métal
• Niveau d'étanchéité : ≤1.0×10-9Pa·m3/s
• Performance en pression : 200MPa @ 260℃ pendant 2 h
• Matériau de la coque : alliage résistant aux hautes températures
• Matériau de l'isolant : matériau résistant aux hautes températures
• Plaquage des broches : plaqué or
• Durée mécanique : 500 cycles
• Plage de température : -55℃ à +230℃
• Tolérance d'humidité : 90%–95% à 40℃ ± 2℃
• Tension d'isolement : 1500V (normal), 500V (état humide)
• Résistance d'isolement : 1500MΩ (normal), 100MΩ (humide/haute température)
