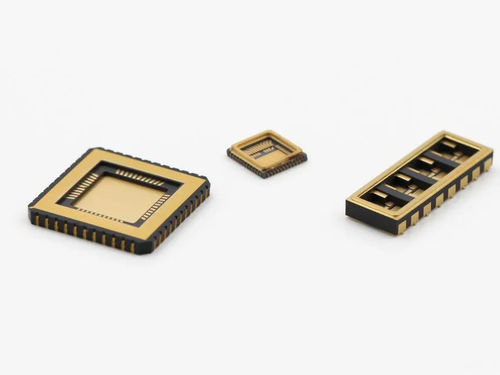

Plaque en céramique

d'alumineen nitrure de siliciumen nitrure d'aluminium

Contrairement aux dispositifs à fonction unique fabriqués selon les techniques traditionnelles, les microsystèmes électromécaniques (MEMS) sont des systèmes de dispositifs électromécaniques contrôlables de petite taille qui intègrent des structures micromécaniques, des capteurs, des actionneurs et des composants électroniques. Ce type de produit présente de nombreux avantages, notamment sa petite taille, son poids léger, son faible coût, sa faible consommation d'énergie, sa grande fiabilité, sa productibilité en masse, sa facilité d'intégration et sa mise en œuvre intelligente. Cela signifie également que l'encapsulation doit non seulement protéger les composants microélectroniques internes des impuretés extérieures, mais aussi fournir un environnement physique stable et contrôlable pour la structure interne. Les différents types de produits MEMS ont tous des processus de fabrication uniques et des formes d'emballage spécifiques. Les emballages en céramique, en raison de leur excellente étanchéité à l'air, de leurs remarquables propriétés thermomécaniques, de leur isolation et de leur stabilité thermique, offrent généralement de meilleures performances globales en matière de protection de la fiabilité à long terme que les emballages en métal ou en plastique. Matériaux d'emballage en céramique couramment utilisés et caractéristiquesOxyde d'aluminium (Al₂O₃) : Faible coût, excellentes propriétés d'isolation, couramment utilisé dans les substrats de capteurs et les boîtiers d'emballage. Il s'agit du matériau d'emballage céramique le plus largement utilisé et le plus mature sur le plan technologique. Ses avantages résident dans ses excellentes performances globales et son coût de fabrication relativement faible. Sa résistivité élevée (jusqu'à 10¹⁴ Ω-cm) et sa rigidité diélectrique élevée garantissent également d'excellentes propriétés d'isolation électrique. Cependant, sa conductivité thermique est relativement plus faible que celle du nitrure d'aluminium, et il n'est pas adapté aux scénarios avec une densité de puissance extrêmement élevée.Nitrure d'aluminium (AlN) : conductivité thermique élevée, adaptée à l'emballage de dissipation de chaleur des dispositifs MEMS de haute puissance. Sa conductivité thermique peut atteindre 170-200 W/m-K, ce qui est plusieurs fois supérieur à celle de l'alumine. Par ailleurs, son coefficient de dilatation thermique est très proche de celui des puces en silicium. Cela permet de réduire considérablement la contrainte thermique générée par le boîtier sur la puce lorsque la température change, améliorant ainsi la durée de vie et la stabilité de l'appareil dans des environnements à température élevée. C'est pourquoi on le trouve couramment dans l'emballage des LED de haute puissance, des systèmes lidar, des puces informatiques de haute performance et des capteurs MEMS tactiques.Nitrure de silicium (Si₃N₄) : Très solide et résistant aux produits chimiques, il convient aux MEMS dans les environnements difficiles. L'avantage réside dans ses propriétés mécaniques globales exceptionnelles, en particulier sa ténacité à la rupture et sa résistance à la flexion extrêmement élevées, qui peuvent fournir une protection inégalée contre les chocs et les vibrations pour les structures MEMS sensibles. Toutefois, son coût de fabrication est plus élevé que celui de l'alumine. Il est généralement utilisé dans des scénarios où les exigences en matière de fiabilité et de résistance mécanique sont extrêmement élevées, plutôt que dans des produits électroniques grand public sensibles aux coûts. Formes et procédés d'emballage en céramiqueCéramiques cuites (LTCC/HTCC) : Adaptées à la production de masse et capables d'intégrer le câblage. Ce procédé combine plusieurs couches de porcelaine brute avec des circuits métalliques et effectue une opération de co-cuisson à haute température en une seule fois, ce qui permet d'obtenir un assemblage étanche à l'air contenant des structures d'interconnexion tridimensionnelles complexes. Il facilite non seulement la production de masse pour réduire les coûts, mais permet également un câblage à haute densité et l'intégration de composants passifs (résistances, condensateurs, inducteurs), améliorant ainsi le niveau d'intégration et de miniaturisation des dispositifs MEMS.Emballage hermétique : Basé sur un substrat en céramique, il atteint une stabilité à long terme grâce à la métallisation et au brasage du verre/soudage au laser. Cette structure est essentielle pour garantir la fiabilité à long terme des dispositifs MEMS (tels que les gyroscopes et les résonateurs). Elle subit un traitement de métallisation sur un substrat céramique pour former un anneau d'étanchéité, qui est ensuite fusionné avec la plaque de recouvrement par brasage au verre ou soudage au laser, créant un environnement interne inerte ou sous vide qui peut isoler l'humidité et les contaminants, garantissant la stabilité des performances des microstructures sensibles sur le long terme.Microchannel ceramic packaging : Conception de canaux intégrés pour les MEMS fluides et les capteurs de gaz. Grâce à des techniques de traitement de précision telles que l'ablation au laser et l'empilage de revêtements en solution, les canaux microfluidiques sont directement fabriqués à l'intérieur du substrat céramique. Ce processus d'encapsulation est essentiel pour la réalisation de dispositifs MEMS fonctionnels tels que les contrôleurs microfluidiques, les biopuces et les capteurs de gaz, car il permet une interaction contrôlée entre le fluide de travail et la puce de détection. Exemples d'applicationsGyroscope et accéléromètre MEMS : Utilisés dans l'aérospatiale et la conduite autonome. Le capteur inertiel nécessite que le bloc de micro-masse interne se déplace dans un environnement sous vide afin d'éviter l'influence de l'amortissement de l'air sur la sensibilité du signal, ce qui permet d'obtenir une précision de détection extrêmement élevée. Le joint à gaz en céramique assure la stabilité à long terme de l'environnement interne sous vide et constitue la ligne de vie qui garantit sa haute précision et sa fiabilité.Capteur de pression MEMS : Utilisé dans les compartiments des moteurs automobiles et pour la surveillance des puits de pétrole. Dans des environnements extrêmes tels que les hautes températures, les hautes pressions et les milieux corrosifs, l'emballage en céramique peut servir de couche d'isolation mécanique, empêchant les contraintes externes d'agir directement sur les puces en silicium sensibles. En même temps, sa résistance à la corrosion lui permet d'entrer en contact direct avec des milieux agressifs, ce qui garantit la précision du signal de sortie.Commutateurs et filtres RF MEMS : Pour les communications 5G/6G et les systèmes radar. Ces dispositifs sont extrêmement sensibles aux signaux à haute fréquence et nécessitent un environnement de travail stable. Un mauvais emballage peut sérieusement dégrader la valeur Q et la perte d'insertion des dispositifs. Le conditionnement en céramique (tel que le LTCC) offre des voies de transmission à faible perte, d'excellentes capacités de gestion thermique et permet d'intégrer de multiples composants passifs (tels que des inductances et des condensateurs) sur le substrat, ce qui facilite la miniaturisation du conditionnement au niveau du système. L'emballage céramique des systèmes MEMS est loin d'être une simple enveloppe protectrice. Il joue un rôle crucial en assurant la stabilité et la fiabilité à long terme des dispositifs dans des environnements difficiles, et peut créer un environnement interne de haute qualité pour que les dispositifs MEMS survivent et fonctionnent.Caractéristiques principales / Spécifications techniques:Excellente étanchéité à l'air et propriétés thermo-mécaniquesHaute isolation et stabilité thermiqueMatériaux : Oxyde d'aluminium (Al₂O₃), nitrure d'aluminium (AlN), nitrure de silicium (Si₃N₄)Céramiques co-cuites (LTCC/HTCC) pour la production de masse et l'intégrationEmballage hermétique avec métallisation et brasage du verre/soudure laserEmballage céramique à microcanaux pour les MEMS fluides et les capteurs de gazApplications : Aérospatiale, automobile, surveillance des puits de pétrole, communications 5G/6G, systèmes radar
