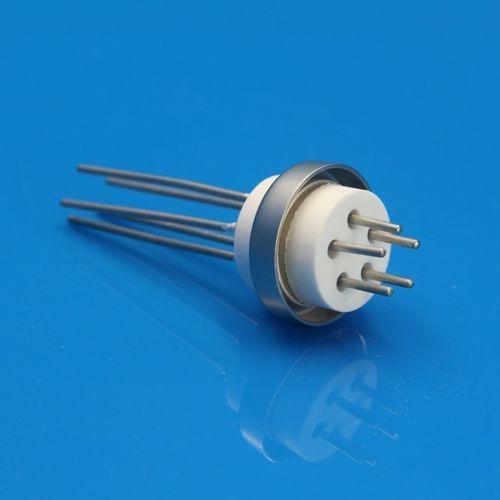

Traversée de cloison de vide

multipassagemono-passagerésistante aux produits chimiques

Aperçu
Les composants d'étanchéité céramique‑métal d'Innovacera, dont les traversées céramiques pour vide, associent des isolateurs en alumine de haute pureté à des broches métalliques usinées avec précision. L'étanchéité permanente et gaz‑hermétique est assurée par un brasage sous vide à haute température. Ces traversées sont conçues pour des applications en haut vide et ultra‑haut vide et pour des conditions de fonctionnement sévères, offrant une stabilité face aux chocs thermiques, aux contraintes mécaniques et aux cuissons prolongées. Elles permettent la transmission de signaux, l'alimentation électrique et les interfaces de capteurs dans des systèmes sous vide utilisés en recherche et industrie tels que spectrométrie de masse, tubes CT, microscopes électroniques, accélérateurs de particules, métallurgie sous vide, revêtements semiconducteurs et chambres de simulation spatiale.

Structure et matériaux

• Isolant céramique : alumine haute pureté (≥95 % Al2O3) offrant isolation électrique, résistance thermique et stabilité chimique
• Broches/tiges métalliques : acier inoxydable, molybdène, Kovar ou alliages à base de nickel (optionnel) pour répondre aux exigences de dilatation thermique
• Méthode d'étanchéité : brasage sous vide à haute température (brasage eutectique métal‑céramique), formant une liaison permanente et étanche
• Forme structurelle : concept multi‑broches (2, 3, 4 broches ou sur mesure), disponible en version axiale ou bride

Avantages

• Performances d'étanchéité adaptées au vide
• Bonne tenue aux températures élevées et aux cycles thermiques
• Excellente isolation électrique
• Fiabilité à long terme
• Hautement personnalisable

Applications typiques

• Fours à vide et systèmes de chauffage sous haute température
• Équipements de dépôt sous vide et plasma
• Dispositifs sous vide pour l'industrie des semi‑conducteurs et la recherche
• Capteurs haut vide et composants électro‑vacuum

Caractéristiques / Spécifications techniques

• Matériau céramique : ≥95 % alumine (Al2O3)
• Processus d'étanchéité : brasage sous vide à haute température
• Vide de fonctionnement : haut vide / ultra‑haut vide
• Taux de fuite : ≤10⁻⁹ mbar·L/s
• Température de fonctionnement : jusqu'à 300–800°C (dépend de la structure)
• Nombre de broches : 1–4 broches (personnalisable)
• Résistance d'isolement : ≥10⁹ Ω
• Type de montage : bride / traversée / sur mesure
