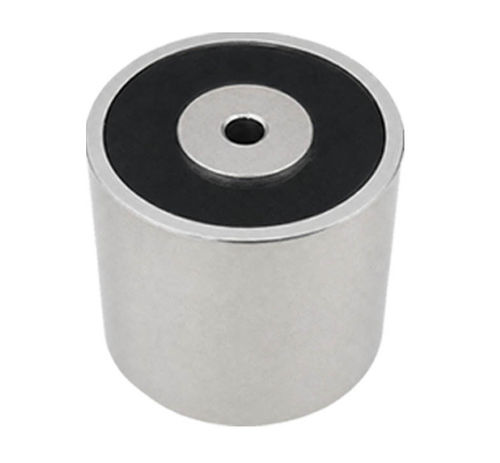

Électro-aimant de levage à commutation électrique WL4542

de manutentionélectromagnétique

Présentation du produit
La pince électromagnétique WL4542 de Weilong Technology est un dispositif de maintien magnétique commandé électriquement, conçu pour saisir, positionner et verrouiller des pièces ferromagnétiques dans des environnements d'automatisation industrielle et de production. Elle offre un contrôle marche/arrêt rapide et s'intègre aux préhenseurs robotisés, gabarits, montages de soudage et systèmes de manutention.

Fonctionnement

• Alimentation de bobine : un courant électrique alimente une bobine qui crée un champ magnétique autour d'un noyau ferromagnétique.
• Attraction magnétique : le champ aimante le noyau et génère la force de maintien sur les pièces en acier.
• Contrôle marche/arrêt : la coupure d'alimentation annule le champ et libère la pièce instantanément.
• La force de maintien dépend de la puissance de la bobine, du matériau du noyau, de l'entrefer, de la surface de contact et de la tension d'alimentation.

Applications

• Préhenseurs robotisés et effecteurs finaux en automatisation.
• Maintien de pièces et d'outillages sur machines CNC et centres d'usinage.
• Gabarits de soudage et outillages d'assemblage pour un positionnement répétable.
• Transfert de matériaux, équipements d'emballage et lignes de fabrication métallique.

Avantages

• Commande électrique instantanée pour la saisie et la libération.
• Conception compacte avec positionnement précis.
• Longue durée de vie et peu de pièces mécaniques mobiles.
• Intégration aisée dans des systèmes automatisés.

Inconvénients / Considérations

• Nécessite une alimentation continue pour maintenir la force de maintien, augmentant la consommation pour des opérations longues.
• La bobine chauffe en fonctionnement continu et nécessite une gestion thermique.
• Sensible aux entrefers et aux surfaces de contact irrégulières ; nécessite des surfaces de contact propres.
• Perte d'alimentation entraîne une libération immédiate — prévoir une sécurité adaptée si nécessaire.

Dépannage et maintenance

• Absence de force magnétique : vérifier l'alimentation, le câblage et la résistance de la bobine.
• Force de maintien faible : contrôler l'entrefer, la contamination, la tension correcte ou un éventuel dommage de la bobine ; nettoyer les surfaces de contact et vérifier l'installation.
• Surchauffe : confirmer le cycle de service approprié et prévoir un refroidissement.
• Fonctionnement instable : vérifier le montage, les connexions électriques et réduire les vibrations.
• Réponse lente : vérifier l'alimentation de commande et la stabilité de la tension.
• Maintenance : inspecter les connexions et l'état de la bobine, nettoyer les surfaces de contact et surveiller la température.

Caractéristiques / Spécifications techniques

• Brand: Weilong Technology
• Model Number: WL4542
• Tension nominale : DC 12V ou 24V
• Puissance nominale : 2–5 W
• Mode de fonctionnement : Power on → magnet on
• Force de maintien : 20 kg
• Cycle de travail : 100%
• Résistance : 100 Ω
• Durée de vie : 100 000 cycles
• Certifications : CE, RoHS, ISO9001
• Matériaux : aimant de haute qualité, boîtier en acier au carbone
• Longueur des fils : 50 mm
• Type de montage : montage par vis
• Tolérance dimensionnelle : ±0,1 mm
• Étanchéité : aucune
• Classe d'isolation : B
• Test Hi-Pot : AC 600 V 50/60 Hz 2 s
• Force de maintien sans excitation : 0
• Température de fonctionnement : -10 °C à 100 °C
• Plage de cycle de service : 1–100%
• Profondeur de filetage : N/A
• Conditions de paiement : TT ou L/C à vue
• Commande d'échantillon : Oui
• Garantie : 2 ans
• MOQ : 2000 pcs
• Capacité d'approvisionnement : 5000 pcs par semaine
• Délai de livraison : 30 jours
• Port d'expédition : Shenzhen
