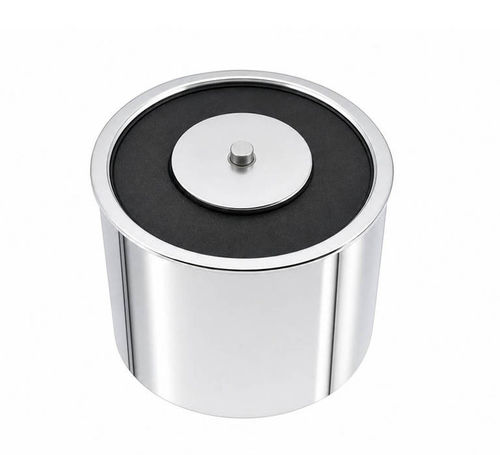

Électroaimant de levage à commutation électrique WL2015

pour engin de manutentionpour convoyagede manutention

Aperçu du produit
Les aimants de maintien haute-force sont des systèmes magnétiques conçus pour la fixation, la positionnement et le maintien sécurisés de matériaux ferromagnétiques en milieu industriel. Le modèle WL2015 est adapté aux équipements d'automatisation, gabarits, préhenseurs robotiques et manutention où une force de maintien répétable et compacte est requise.

Description
Le WL2015 concentre un champ magnétique à l'aide de matériaux magnétiques avancés ou d'une bobine électromagnétique. Il est conçu pour une capacité de charge accrue et un positionnement fiable. La force effective dépend du matériau magnétique, de la surface de contact, de l'entrefer, de la direction de charge et de l'épaisseur de la pièce.

Comment cela fonctionne
L'appareil crée un circuit magnétique focalisé qui attire les pièces ferromagnétiques (acier, fer). Les versions permanentes fournissent une tenue sans alimentation ; les versions électromagnétiques (WL2015) génèrent la force lorsqu'une alimentation DC est appliquée. La performance dépend de la qualité du matériau, de la planéité du contact, de l'entrefer et de la conception du circuit magnétique.

Applications
Usages typiques : gabarits d'usinage, positionnement de soudage, équipements d'assemblage, maintien de pièces sur machines CNC, pinces robotiques, manutention de matériaux, aides au levage, serrures magnétiques et systèmes de stockage en entrepôt.

Avantages / Inconvénients

• Pros: Forte force de maintien dans un encombrement réduit ; faible maintenance ; longue durée de vie en cycles ; les versions permanentes n'exigent pas d'alimentation tandis que les électromagnétiques offrent un contrôle marche/arrêt.
• Cons: Les champs puissants peuvent perturber l'électronique sensible ou les supports magnétiques ; la manipulation exige des précautions de sécurité ; les aimants permanents ont une force fixe ; les électromagnets nécessitent une alimentation et une gestion du cycle de service ; les performances peuvent diminuer en cas de températures élevées, corrosion ou mauvaise installation.

Dépannage
Problèmes courants : baisse de la force de maintien, contact instable, surchauffe ou libération inattendue. Vérifier la présence d'entrefer, de contamination, de dommages de surface ou de désalignement. Pour les électromagnets, contrôler la tension d'alimentation, le câblage, l'intégrité de la bobine et les signaux de commande. Vérifier le cycle de travail et le refroidissement en cas de surchauffe. Appliquer une protection anticorrosion si nécessaire et effectuer des inspections régulières.

Conseils de sélection et de conception

• Spécifier la force de maintien requise avec des marges de sécurité pour vibrations et chocs.
• Choisir permanent ou électromagnétique selon le besoin de controlabilité et la disponibilité d'alimentation.
• Minimiser l'entrefer et garantir des surfaces de contact propres et planes pour maximiser la force.
• Tenir compte de la température de fonctionnement, de l'humidité et des environnements corrosifs lors du choix des matériaux et des revêtements.
• Concevoir le montage et l'alignement pour éviter les charges excentrées et assurer un contact complet.
• Réaliser des essais prototypes en conditions réelles avant la production en série.

Caractéristiques / spécifications techniques

• Brand: Weilong Technology
• Model Number: WL2015
• Rated Voltage (V): DC 12V or 24V
• Rated Power (W): 3-5 W
• Work Mode: Power on, Magnet on
• Holding Force: 3 Kgs (specified in table)
• Working duty: 100%
• Resistance: 32 Ω
• Service Life: 300 Thousand Times
• Certification: CE, ROHS, ISO9001
• Material: Superior Magnet Carbon Steel Housing
• Lead Wire Length: 200 mm
• Install Style: Screw Hole
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C - 100°C
• Duty Cycle: 1-100%
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: shenzhen
