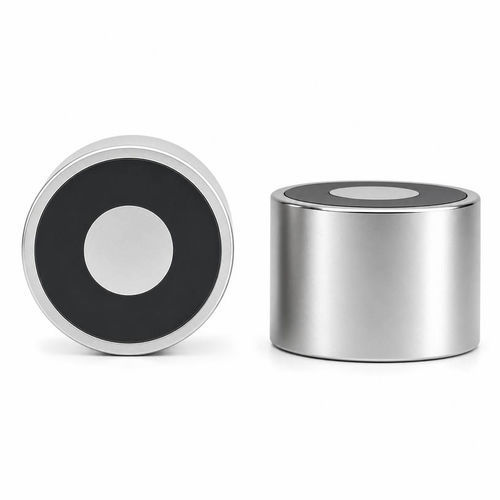

Ventouse électromagnétique WL1811

sans entretiencompact24 volts

Présentation
DC Holding Electromagnet est un dispositif électromagnétique alimenté en courant continu (DC) conçu pour maintenir des pièces ferromagnétiques avec une force d'attraction élevée sans mouvement mécanique linéaire. Il se compose d'une bobine en cuivre entourant un noyau en fer, enfermée dans un boîtier en acier. Une fois alimenté en tension DC, il attire et maintient fermement une plaque en acier. Ces électroaimants sont adaptés pour l'automatisation industrielle, la sécurité machine, la robotique, les portes magnétiques, les machines d'emballage, les dispositifs de levage et d'autres équipements de positionnement.

Vue d'ensemble du produit
Les électroaimants de maintien DC sont disponibles en formes ronde, carrée, plate et en versions personnalisées avec des forces de maintien allant de quelques newtons à plusieurs milliers de newtons. Tensions nominales typiques : 6V, 12V, 24V, 48V DC. Options disponibles : conception étanche, bobines résistantes à la température, revêtement anticorrosion, faisceaux de câbles et trous de montage personnalisés. Conçus pour des utilisations en continu ou intermittentes selon les besoins applicatifs. Les OEM peuvent personnaliser les dimensions, la force magnétique, la résistance de la bobine, la classe d'isolation et la plage de température de fonctionnement.

Fonctionnement - étapes

• Application de la tension DC.
• Le courant traverse l'enroulement en cuivre.
• Un champ magnétique apparaît autour du noyau en fer.
• Le noyau devient aimanté et le flux magnétique traverse le boîtier jusqu'à la surface de contact.
• Le circuit magnétique se referme via la pièce en acier, générant une force d'attraction puissante qui maintient la pièce.
• À la coupure de l'alimentation, le courant cesse, le champ magnétique disparaît et la pièce est libérée.

Principales caractéristiques
Faible consommation relative, grande force d'adhérence, aptes à des opérations continues en environnement industriel, montage compact, commutation rapide, fonctionnement silencieux et répétabilité élevée. Possibilité de conception pour réduire la rémanence magnétique ou avec circuits de démagnétisation pour des libérations rapides et précises.

Applications industrielles
Utilisés pour le positionnement des pièces en assemblage, soudage, usinage et contrôle; comme effecteurs finaux robotisés pour préhension et placement de pièces en acier; dans les machines d'emballage pour le positionnement temporaire et le transfert de matériaux; dans les dispositifs médicaux (appareils de diagnostic, analyseurs automatiques); dans les systèmes de sécurité (serrures magnétiques de portes, contrôle d'accès, portes coupe-feu); pour fixations d'outillage, fixtures CNC, équipements semi-conducteurs, presses d'impression et automatisation d'entrepôts. Leur commande par PLC permet une intégration flexible dans les systèmes automatisés.

Avantages / Inconvénients

• Avantages : forte force de maintien, commutation rapide, conception compacte, faible maintenance, silencieux, personnalisation possible, options étanches et traitements anticorrosion.
• Inconvénients : nécessite alimentation électrique continue pour maintenir la force (consommation d'énergie), perte de force en présence d'écarts d'air, rouille, peinture ou surfaces inégales, et risque de surchauffe si mal dimensionné pour un usage continu sans gestion thermique appropriée.

Dépannage courant

• Force faible : vérifier la tension d'alimentation et la propreté/planéité des surfaces de contact ; inspecter les éventuels écarts d'air ou dommages sur la bobine.
• Surchauffe : vérifier le cycle de service, la tension et la ventilation ; pour usage prolongé, privilégier des modèles conçus pour fonctionnement continu.
• Absence de force magnétique : contrôler le câblage, les connecteurs, les fusibles, la continuité de la bobine et la sortie d'alimentation.
• Lenteur à la libération : résidus magnétiques possibles ; envisager un circuit de démagnétisation ou une conception à faible rémanence.
• Bruits/vibrations excessifs : vérifier la fixation mécanique, l'alignement et l'état des surfaces de contact.

Conseils de sélection

• Évaluer la force de maintien nécessaire avec facteur de sécurité pour charges dynamiques.
• Choisir la tension compatible (12V/24V/48V typiques) pour assurer des performances stables et éviter la surchauffe.
• Sélectionner le cycle de travail approprié (intermittent vs continu à 100%) et prévoir la gestion thermique pour les utilisations continues.
• Assurer des surfaces de contact ferromagnétiques propres et planes pour obtenir la force maximale.
• Considérer les conditions environnementales (température, humidité, poussière, corrosion) et opter pour des versions étanches ou traitées anticorrosion si nécessaire.
• Vérifier la taille et le style de fixation pour s'adapter à l'espace d'installation.
• Pour des applications à libération rapide, choisir des conceptions à faible rémanence ou des circuits de démagnétisation.

Caractéristiques / spécifications techniques

• Nom produit : DC Holding Electromagnet
• Modèle : WL1811
• Taille : Ø18 x H11 mm
• Force de maintien (Holding Force) : 30 N
• Voltage : DC 12V / 24V
• Puissance : 43 W
• Cycle de service (Duty Cycle) : 10%
• Classe d'isolation : B
• Test Hi-Pot : AC750V/2S
• Durée de vie (Service Life) : >500,000 cycles
• Poids net (N.W.) : 168 g
• Filière / câble : fil de sortie vers le bas 25 cm ou personnalisé
• Forme d'action : Energise to release
• Surface : Galvanisation / Electroplating (Zinc Coating)
• Taille de filetage d'installation : M5 x H19
• Matériaux : acier et fil émaillé (enameled wire)
• Origine : Dongguan, Guangdong
• Temps de livraison indicatif : 3~5 jours si en stock
• MOQ : 200 PCS
• Commande d'échantillon : Acceptable
• Garantie : 2 ans
• Certificats : CE / ROHS
