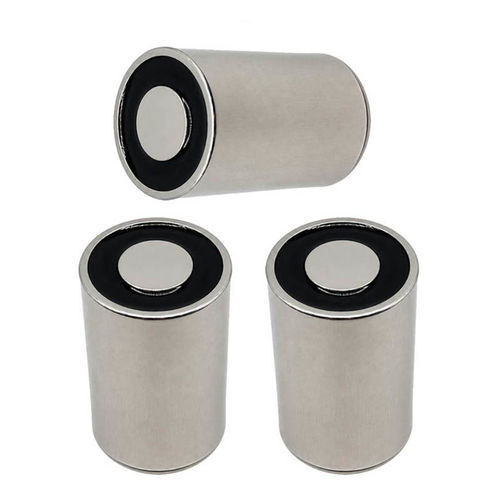

Aimant de positionnement pour le soudage WL1625

Présentation
Un support magnétique électrique est un dispositif électromagnétique destiné à maintenir, positionner et relâcher des pièces ferromagnétiques par un champ magnétique contrôlé. Activé par une bobine électrique, il offre une force magnétique commutable pour une intégration flexible dans les systèmes d'automatisation industrielle.

Description du porte-aimant électromagnétique
Le WL1625 se compose d'un enroulement de bobine, d'un noyau magnétique et d'un boîtier en acier au carbone, avec conducteurs et trous de fixation par vis. Sous tension, la bobine génère un champ magnétique concentré par le noyau pour produire une force attractive ; la coupure de l'alimentation libère la pièce. Les unités peuvent inclure des connecteurs ou des retours pour l'intégration aux systèmes de contrôle.

Principe de fonctionnement
Le dispositif fonctionne selon l'électromagnétisme : le courant dans la bobine crée un champ amplifié par le noyau. Les principaux paramètres influençant la force de maintien sont :

• Conception et enroulement de la bobine
• Matériau et géométrie du noyau
• Tension et courant appliqués
• Jeu d'air entre le porte-aimant et la pièce
• Surface de contact et géométrie de la pièce

Caractéristiques techniques (tableau)
Brand: Weilong Technology
Model Number: WL1625
Tension nominale: DC 12V ou 24V
Puissance nominale: 2–5 W
Mode de fonctionnement: Power on, Magnet on
Force de maintien: ≈3 Kgs
Cycle de travail: 100%
Résistance: 32 Ω
Durée de vie: ≈300 000 cycles
Certification: CE, ROHS, ISO9001
Matériau: Aimant supérieur, boîtier acier au carbone
Longueur des fils: 200 mm
Type d'installation: Trou de vis
Tolérance dimensionnelle: ±0,1 mm
Étanchéité: Aucune
Indice d'isolation: Classe B
Test Hi-Pot: AC 600V 50/60Hz 2s
Force de maintien à repos: 0
Température de fonctionnement: -10°C à 100°C
Cycle de service: 1–100%
Profondeur de filetage: /
Condition de paiement: TT ou LC à vue
Commande d'échantillon: Oui
Garantie: 1 an
MOQ: 1000 pcs
Capacité d'approvisionnement: 5000 pcs/semaine
Délai de livraison: 30 jours
Port d'embarquement: Shenzhen

Applications

• Automatisation industrielle et robotique : maintien des pièces lors d'assemblage, usinage et contrôle
• Manutention et levage de tôles et composants métalliques
• Fournitures pour CNC, gabarits, postes de soudage et dispositifs de positionnement
• Systèmes de sécurité et contrôle d'accès
• Solutions compactes pour équipements de laboratoire ou dispositifs médicaux exigeant une tenue magnétique contrôlée

Avantages

• Force de maintien commutable (on/off) pour le contrôle des processus
• Réponse rapide et haute répétabilité pour cycles automatisés
• Conception compacte et intégration aisée aux systèmes de commande
• Options de montage et électriques personnalisables selon l'application

Inconvénients

• Requiert une alimentation électrique continue pendant l'utilisation
• Peut générer de la chaleur en fonctionnement prolongé ; gestion thermique recommandée
• Coût initial supérieur à certains supports mécaniques ou aimants permanents

Caractéristiques / spécifications techniques

• Modèle : WL1625
• Marque : Weilong Technology
• Tension : DC 12V ou 24V
• Puissance : 2–5 W
• Capacité de maintien : ≈3 Kgs
• Résistance : 32 Ω
• Service : 1–100% (supporte 100% duty)
• Matériau : Boîtier acier au carbone avec aimant supérieur
• Longueur des fils : 200 mm
• Température de fonctionnement : -10°C à 100°C
• Durée de vie : ≈300 000 cycles
• Certifications : CE, ROHS, ISO9001
• MOQ : 1000 pcs — Capacité : 5000 pcs/semaine — Délai : ~30 jours — Port : Shenzhen
