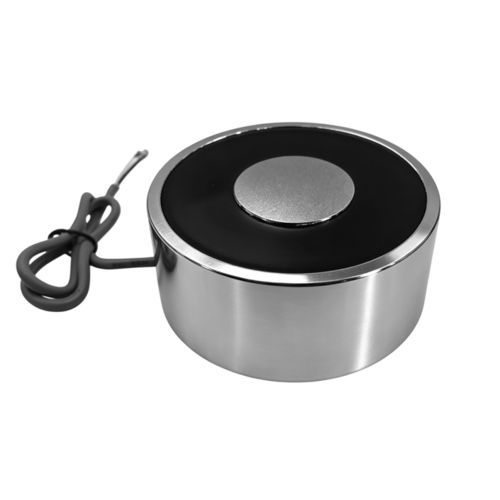

Électroaimant de levage à commutation électrique WL10043

de manutentionpour grappinpour convoyage

Résumé du produit
Électroaimant de maintien DC compact conçu pour les applications d'automatisation industrielle. Le WL10043 fournit une force de maintien nominale de 340 kg avec options DC 12V/24V et un encombrement réduit (fixation par vis M10). Conçu pour l'intégration dans des montages, convoyeurs, systèmes de verrouillage et préhenseurs robotisés. Options de personnalisation disponibles pour tension, force et fixation en production série.

Présentation du produit
Un électroaimant de maintien DC convertit l'alimentation continue en une force d'attraction stable sans pièces mobiles. Les performances magnétiques dépendent de la puissance de la bobine, du matériau du noyau, de l'entrefer et de la qualité de la surface de contact. Le WL10043 est optimisé pour le serrage continu dans des équipements automatisés nécessitant une tenue précise et silencieuse.

Fonctionnement
L'application de la tension DC alimente la bobine en cuivre et génère un champ magnétique qui traverse le noyau et le boîtier, créant une attraction au niveau de la face de contact. Le contact direct ferme le circuit magnétique et permet d'atteindre la force de maintien maximale.
Facteurs influant sur la force de maintien :

• Puissance et courant de la bobine
• Matériau magnétique et conception du noyau
• Planéité et finition de la surface de contact
• Entrefer entre l'aimant et la cible
• Température de fonctionnement
• Stabilité de la tension et cycle de service

Points forts

• Force de maintien nominale : 340 kg (typique)
• Faible encombrement pour intégration compacte
• Fonctionnement silencieux, usure minimale
• Conception de bobine optimisée pour l'efficacité énergétique
• Disponible en 12V et 24V DC
• Protection IP50 et boîtier usiné avec précision
• Fixation personnalisable (M10 × 20 mm) et longueur de câble

Applications

• Montages robotisés et préhenseurs magnétiques
• Portes automatiques, loquets de sécurité et mécanismes de verrouillage
• Gabarits CNC, montages et bridages pour usinage
• Fixtures d'inspection et bancs d'essai nécessitant une tenue sans vibration
• Manutention, positionnement et aides au levage
• Lignes de production automatisées et cellules de fabrication intelligente

Avantages et inconvénients
Avantages

• Force de maintien élevée et stable avec activation rapide
• Fonctionnement silencieux et maintenance réduite
• Design compact pour intégration aisée
• Longue durée de vie en l'absence de pièces mobiles

Inconvénients

• Génère de la chaleur en service ; nécessité de prendre en compte le refroidissement
• La force de maintien dépend de l'alimentation : pas de maintien hors tension
• Surfaces de contact sales ou irrégulières réduisent la performance
• Nécessite une alimentation DC et un contrôle appropriés

Dépannage (problèmes courants et solutions)
1. Pas d'alimentation pour la tenue

• Causes possibles : absence d'alimentation, tension incorrecte, bobine endommagée
• Solutions : vérifier le câblage, contrôler la tension d'entrée, mesurer la résistance de la bobine

2. Force de préhension faible

• Causes possibles : entrefer important, surface de contact contaminée, sous-tension
• Solutions : nettoyer les faces de contact, réduire l'entrefer, confirmer la tension nominale

3. Surchauffe

• Causes possibles : cycle de service élevé, surtension, refroidissement insuffisant
• Solutions : vérifier le cycle de service, améliorer la ventilation/refroidissement, utiliser la tension nominale

4. Bruit ou vibration

• Causes possibles : fixation lâche, mauvais alignement
• Solutions : serrer les fixations, réaligner les surfaces

5. Fonctionnement discontinu

• Causes possibles : câbles desserrés, source d'alimentation instable
• Solutions : sécuriser les connexions électriques, utiliser une alimentation DC régulée

Caractéristiques techniques

• Brand: Weilong Technology
• Model Number: WL10043
• Tension nominale (V) : DC 12V, DC 24V
• Puissance nominale (W) : 14–25 W
• Mode de fonctionnement : sous tension = aimant actif
• Force de maintien : 340 kg
• Cycle de service : 10 % (typique)
• Résistance : 68 Ω
• Durée de vie : 100 000 cycles
• Certification : CE, RoHS, ISO9001
• Matériau : Boîtier en acier au carbone magnétique
• Longueur de câble : 200 mm
• Montage : trou de vis M10 × 20 mm
• Tolérance dimensionnelle : ±0,1 mm
• Étanchéité : IP50
• Classe d'isolation : B
• Test Hi-Pot : AC 600V 50/60Hz 2s
• Force de maintien hors excitation : 0
• Température de fonctionnement : -10°C à 100°C
• Plage de cycle de service : 1–10 %
• Profondeur de filetage : M10 × 20 mm
• Modalités de paiement : TT ou LC à vue
• Commande d'échantillon : Oui
• Garantie : 1 an
• MOQ : 1000 pcs
• Capacité d'approvisionnement : 5000 pcs/semaine
• Délai de livraison : 30 jours
• Port d'expédition : Shenzhen
