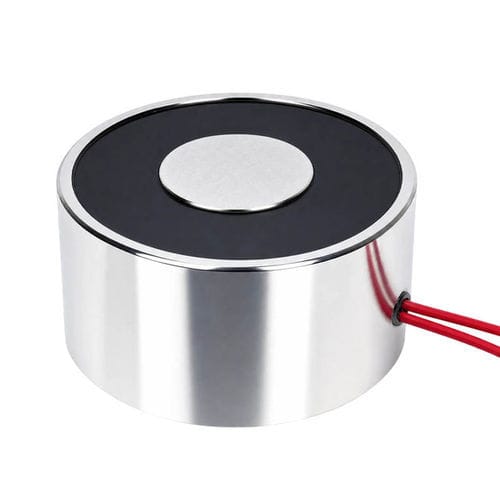

Électro-aimant de maintien WL8245

de verrouillagede verrouillaged'auto-maintien

Résumé
Un électroaimant de maintien permanent associe des aimants permanents à une bobine commutable pour fournir une force de maintien élevée sans consommation continue d'énergie. L'énergie n'est utilisée que lors de la commutation, ce qui rend l'appareil adapté aux systèmes de sécurité, aux serrages lourds, au levage et à l'automatisation industrielle.

Principales caractéristiques

• Force de maintien élevée avec consommation continue négligeable ou nulle
• Conception hybride : aimants permanents et bobine électromagnétique pour une commutation économe en énergie (activation pour libérer)
• Comportement failsafe : maintien de la force en cas de perte d'alimentation
• Format compact pour intégration dans machines et systèmes d'automatisation
• Conception durable nécessitant peu d'entretien

Présentation du produit et principe de fonctionnement
Le dispositif combine un champ magnétique statique généré par des aimants permanents et une bobine commandée électriquement. Les aimants permanents assurent la force de base ; une brève impulsion électrique sur la bobine modifie le flux magnétique (ou neutralise la polarité) pour libérer la charge ; après commutation, l'état de maintien est rétabli. La consommation n'intervient que lors de la commutation.

Applications industrielles

• Serrage et bridage magnétiques pour centres d'usinage CNC
• Robotique et pick-and-place automatisé pour pièces ferromagnétiques
• Manutention : levage, maintien et transport de tôles ou assemblages métalliques
• Assemblage automobile : positionnement des pièces avant soudage/assemblage
• Systèmes de sécurité, serrures failsafe et freins industriels
• Véhicules à guidage automatique (AGV) et systèmes continus exigeant faible consommation et maintien failsafe

Avantages / Inconvénients

• Avantages : faible consommation d'énergie (uniquement lors de la commutation), maintien en cas de coupure, compacité, forte force magnétique, faible maintenance et longue durée de vie potentielle
• Inconvénients : complexité de fabrication et coût supérieurs aux électroaimants simples, électronique de commande plus complexe, vitesse de commutation parfois inférieure aux solénoïdes simples, sensibilité à la température et aux matériaux cibles, limité aux cibles ferromagnétiques

Dépannage et notes d'utilisation

• Force réduite : vérifier surfaces de contact propres et planes, éliminer huile, poussière, rouille et jeux d'air
• Impossible de libérer : contrôler l'excitation de la bobine, la tension et la durée d'impulsion ; mesurer la résistance de la bobine
• Surchauffe : éviter des commutations excessives ; respecter le cycle de service et prévoir un refroidissement si nécessaire
• Mauvais alignement mécanique : garantir l'alignement des surfaces pour un chemin de flux optimal
• Force résiduelle au relâchement : une petite rémanence peut subsister ; utiliser une impulsion de démagnétisation ou une fine cale non magnétique si besoin

Fiche technique (extrait)
WL-8425 Permanent Holding Electromagnet Products Data Sheet
Nom du produit : Permanent Holding Electromagnet
Classe d'isolation : B
Modèle : WL-8425-24V
Test Hi-Pot : AC750V/2S
Dimensions : Ø82 x H45
Durée de vie : >500 000 cycles
Force de maintien : 1900 N
Délai de livraison : 3–5 jours si en stock
Tension : DC 12V / 24V
Puissance (commutation) : 43 W
Commande d'échantillon : acceptée
MOQ : 200 PCS
Cycle de service : 10%
Garantie : 2 ans
Fil de sortie : bord inférieur sortie 25 cm ou personnalisé
Origine : Dongguan, Guangdong, Chine
Mode d'action : activation pour libérer
Finition : électroplacage (revêtement zinc)
Filetage d'installation : M5 x H19
Matériau : acier & fil émaillé
Poids net : 168 g
Certificats : CE / ROHS

Caractéristiques techniques

• Désignation du modèle : WL-8425-24V
• Force de maintien : 1900 N
• Tensions de fonctionnement : DC 12V ou 24V
• Consommation (commutation) : 43 W
• Dimensions (env.) : Ø82 x H45
• Cycle de service : 10%
• Durée de vie : >500 000 cycles
• Classe d'isolation : B
• Test Hi-Pot : AC750V/2S
• Mode d'action : activation pour libérer
• Finition de surface : électroplacage (revêtement zinc)
• Filetage d'installation : M5 x H19
• Fil de sortie : bord inférieur 25 cm (personnalisable)
• Poids net : 168 g
• Origine : Dongguan, Guangdong, Chine
• Certifications : CE, ROHS
