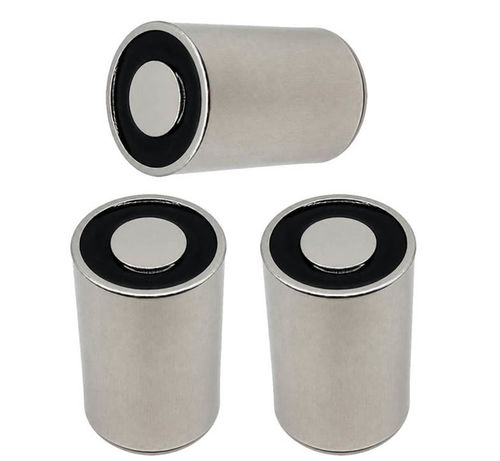

Électroaimant de levage à commutation électrique WL1625

de manutentioncompactélectromagnétique

Présentation
Un support électromagnétique est un dispositif contrôlé pour maintenir, positionner et relâcher des pièces ferromagnétiques à l'aide d'un champ électromagnétique. Le WL1625 offre une fonction d'activation/désactivation adaptée aux tâches d'automatisation et de manutention. Usages courants : maintien de pièces, positionnement et fixation temporaire en environnement industriel.

Principe de fonctionnement
Le WL1625 utilise une bobine et un noyau magnétique pour générer un champ axial lorsqu'il est alimenté. Le circuit magnétique concentre la force à la surface de contact pour attirer et retenir les pièces métalliques. La coupure d'alimentation annule le champ et libère la pièce. Les performances dépendent de la conception de la bobine, de la tension/courant, de l'entrefer, de la surface de contact et du matériau du noyau ; les unités modernes peuvent être intégrées à des capteurs ou à de l'électronique de commande pour l'automatisation.

Applications
Les supports électromagnétiques sont utilisés lorsqu'un maintien magnétique contrôlable et répétable est nécessaire :

• Systèmes robotiques et d'assemblage pour la préhension et la tenue des pièces pendant l'usinage
• Manutention et levage de plaques et composants en acier
• Fixations CNC, gabarits et équipements de soudage pour un positionnement précis
• Dispositifs de sécurité et de verrouillage avec commande à distance
• Équipements de laboratoire et bancs d'essai nécessitant une fixation précise et répétable

Avantages et inconvénients
Avantages

• Force de maintien commutable pour contrôle d'activation et de relâchement
• Réponse rapide et grande répétabilité pour les cycles d'automatisation
• Format compact et intégration aisée aux systèmes de contrôle
• Options de tension et de montage personnalisables selon l'installation

Inconvénients

• Nécessite une alimentation électrique ; coupure affecte le maintien si mesures de sécurité non prises
• Chauffe de la bobine en fonctionnement continu nécessitant une gestion thermique
• Coût initial potentiellement supérieur aux solutions mécaniques passives

Dépannage (Problèmes fréquents, causes et solutions)
1. Force magnétique faible

• Causes possibles : tension/courant insuffisant, entrefer important, bobine ou noyau endommagé
• Solutions : vérifier l'alimentation, garantir le contact complet, inspecter la bobine et les connexions

2. Aimant ne s'enclenche pas

• Causes possibles : défaut de câblage, défaillance du contrôleur ou du pilote
• Solutions : vérifier câblage et connecteurs, tester le signal de commande, remplacer les composants défectueux

3. Génération excessive de chaleur

• Causes possibles : energisation prolongée, surintensité, ventilation insuffisante
• Solutions : réduire le cycle de service, améliorer le refroidissement, vérifier les paramètres nominaux

4. Maintien instable ou branlant

• Causes possibles : vibration, installation incorrecte, surface de contact insuffisante
• Solutions : sécuriser la fixation, choisir un modèle adapté à la charge, ajuster l'alignement

Fiche technique (données clés)
Brand: Weilong Technology
Model Number: WL1625
Rated Voltage (V): DC 12V or 24V
Rated Power (W): 2-5 W
Work Mode: Power on, Magnet on
Holding Force: 3 Kgs
Working Duty: 100%
Resistance: 32 Ω
Service Life: 300,000 cycles
Certification: CE, ROHS, ISO9001
Material: Magnet + Carbon steel housing
Lead Wire Length (mm): 200 mm
Install Style: Screw hole
Dimension Tolerance: +/- 0.1 mm
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT or LC at sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs/week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Caractéristiques techniques

• Brand: Weilong Technology
• Model: WL1625
• Tension: DC 12V ou 24V
• Puissance: 2-5 W
• Mode de fonctionnement: Alimenté = aimant actif
• Force de maintien: 3 Kgs
• Résistance: 32 Ω
• Cycle de service: 100% ; duty cycle 1-100%
• Durée de vie: ~300 000 cycles
• Classe d'isolation: B
• Température de fonctionnement: -10°C à 100°C
• Longueur des fils: 200 mm
• Matériau: Aimant + boîtier en acier au carbone
• Certifications: CE, ROHS, ISO9001
• MOQ: 1000 pcs ; capacité: 5000 pcs/semaine ; livraison type: 30 jours
