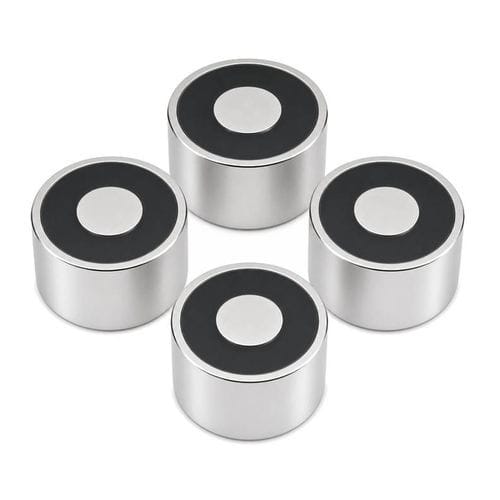

Électro-aimant de levage à commutation électrique WL1811

de manutentionélectromagnétique

Présentation
Le WL1811 est un électroaimant de maintien à courant continu conçu pour attirer et maintenir des pièces ferromagnétiques lorsqu'il est alimenté. Il comporte une bobine en fil de cuivre émaillé autour d'un noyau en fer, logée dans une carcasse en acier. Disponible en formes ronde, carrée, plate ou sur mesure avec des forces de maintien allant de quelques newtons à plusieurs milliers de newtons. Tensions nominales courantes : 6 V, 12 V, 24 V et 48 V CC. Options et accessoires : étanchéité, bobinages résistants à haute température, revêtement anti-corrosion, longueurs de câble personnalisées, connecteurs et trous de fixation sur mesure. Les unités peuvent être spécifiées pour service continu ou intermittent, adaptées à l'automatisation industrielle, la robotique, la sécurité et les machines-outils.

Principe de fonctionnement

• Appliquer une tension CC à la bobine en cuivre.
• Le courant traverse la bobine et magnétise le noyau en fer.
• La carcasse dirige le flux magnétique vers la surface de contact et le circuit se referme via la pièce en acier.
• La force d'attraction résultante maintient la pièce ; couper l'alimentation libère la charge.
• Certaines variantes intègrent des conceptions à faible rémanence ou des circuits de démagnétisation pour une libération plus rapide et répétable.

Principales caractéristiques

• Forte force de maintien par rapport à la taille.
• Consommation électrique réduite au regard de la capacité de maintien.
• Commutation rapide et grande répétabilité.
• Empreinte compacte pour des espaces de montage restreints.
• Tensions, capacités de maintien et dimensions personnalisables.
• Options d'étanchéité et traitements de surface anti-corrosion disponibles.

Applications industrielles

• Automatisation d'usine : bridage et positionnement pour assemblage, soudage, usinage et inspection.
• Robotique : effecteurs pour préhension et positionnement de pièces en acier.
• Emballage et manutention : positionnement temporaire et transfert de matériaux.
• Appareils médicaux et de laboratoire demandant un bridage magnétique contrôlé.
• Systèmes de sécurité : serrures électromagnétiques, contrôle d'accès et maintien de portes coupe-feu.
• Dispositifs de bridage, machines CNC, manutention de semi-conducteurs et systèmes de stockage automatisés.

Avantages et inconvénients

• Avantages : grande force de maintien, commutation rapide, conception compacte, commande électronique simple et options de personnalisation.
• Inconvénients : nécessite une alimentation continue pour maintenir la charge (sauf conception alternative), perte de force en présence de jeux d'air/surfaces inégales ou contaminées, risque de surchauffe si utilisé au-delà du cycle de service prévu sans gestion thermique.

Dépannage / problèmes courants

• Faible force de maintien : vérifier la tension d'alimentation, nettoyer et aplanir les surfaces de contact, éliminer les jeux d'air et inspecter l'état de la bobine.
• Absence de force magnétique : contrôler le câblage, les connecteurs, les fusibles, la continuité de la bobine et la sortie de l'alimentation.
• Surchauffe : vérifier le cycle de service, améliorer la ventilation ou utiliser une version pour service continu.
• Lenteur de libération / rémanence : envisager des circuits de démagnétisation ou des conceptions à faible rémanence.
• Bruit ou vibration : inspecter le matériel de fixation, l'alignement et les surfaces de contact.
• Fonctionnement intermittent : vérifier les bornes desserrées, les câbles endommagés et la régulation de tension.

Fiche technique (extrait)
WL1811 DC Holding Electromagnet Products Data Sheet
Product name: DC Holding Electromagnet
Model: WL1811
Size: Ø18 x H11
Holding Force: 30 N
Voltage: DC 12V/24V
Power: 43 W
Duty Cycle: 10%
Lead wire: bottom edge out 25cm or customized
Insulation Class: B
Hi-Pot test: AC750V/2S
Service Life: >500,000 cycles
Lead time: 3~5 days if in stock
Sample Order: Acceptable
MOQ: 200 PCS
Warranty: 2 Years
Action Form: Energise to release
Surface: Electroplating (Zn Coating)
Install thread size: M5 x H19
Material: steel & enameled wire
N.W.: 168 g
Origin: Dongguan, Guangdong
Certificate: CE/ROHS

Spécifications techniques

• Modèle : WL1811
• Type de produit : électroaimant de maintien CC
• Taille : Ø18 x H11
• Force de maintien : 30 N
• Options de tension : DC 12V / 24V (typique ; 6V et 48V aussi disponibles)
• Puissance : 43 W
• Cycle de service : 10 % (modèles pour service continu disponibles)
• Classe d'isolation : B
• Hi-pot : AC 750V / 2s
• Durée de vie : >500 000 cycles
• Surface : électrodéposition (revêtement zinc)
• Filetage de fixation : M5 x H19
• Fil de sortie : sortie inférieure standard 25 cm (personnalisable)
• Matériau : boîtier en acier et fil de cuivre émaillé
• Poids net : 168 g
• Certificats : CE, RoHS
