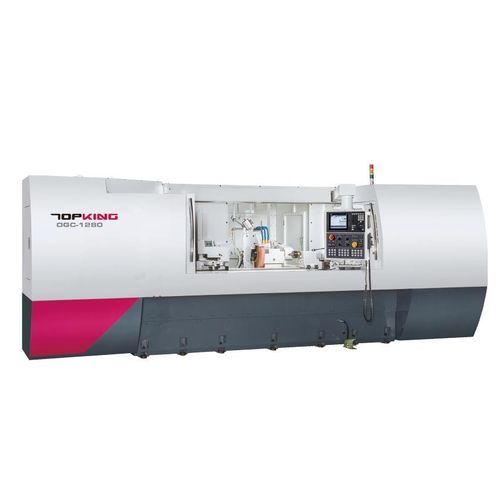

Centre de rectification cylindrique OGC series

pour pièces à usinerhorizontalCNC

INTRODUCTION
La rectifieuse cylindrique CNC TOPKING — série OGC est conçue pour l'usinage cylindrique extérieur de haute précision. Les axes X et Z sont entraînés par des vis à billes de précision et des servomoteurs. La machine intègre un système CNC avec interface graphique pour un réglage et une exploitation simplifiés.

CAPACITÉ
Diamètre libre sur table: Ø320 / Ø420 mm
Distance entre pointes: 2000 mm
Diamètre maxi de rectification: Ø300 / Ø400 mm
Longueur maxi de rectification: 2000 mm
Meule: Ø405 x 50 x Ø127 mm

CARACTÉRISTIQUES DE LA MACHINE
INTERFACE OPÉRATEUR CONVIVIALE
Le contrôleur CNC intégré avec GUI guide graphiquement l'opérateur pour diviser les composants en séquences de rectification et de dressage. Aucun codage G/M manuel n'est nécessaire, ce qui simplifie la mise en route.

BASE MACHINE RIGIDE
La conception privilégie la rigidité pour améliorer la stabilité en rectification et garantir la précision géométrique.

SYSTÈME DE LUBRIFICATION HYDROSTATIQUE
Les patins de la table et du porte-meule sont lubrifiés par un système hydrostatique automatique pour améliorer la fluidité et la précision des avances.

CONSTRUCTION DE LA BROCHE DE MEULE
La broche de meule est en acier allié SNCM-220, soumise à normalisation, trempe/revenu, cémentation et traitement cryogénique, puis rectifiée et polie avec une dureté > HRC62 pour limiter la déformation et l'usure.

MANDRIN ET CONTRE-PIVOT
Le mandrin d'entraînement utilise des roulements de précision; le porte-pièce entraîné par servomoteur offre une variation de vitesse continue. Le contre-pivot possède une lubrification par bain d'huile, un indicateur de niveau d'huile et un mouvement manuel du centre (course 25 mm).

PORTE-OUTIL DIAMANT
Porte-outil de dressage monté sur contre-pivot avec options de dressage adaptées aux pièces.

CYCLAGE DE RECTIFICATION
Des séquences graphiques de rectification et de dressage sont fournies pour guider le process et assurer la répétabilité.

SPÉCIFICATIONS

• Série : OGC series
• Modèles : OGC-1280, OGC-1680
• Distance entre pointes : 2000 mm
• Diamètre maxi de rectification : Ø300 mm (OGC-1280) / Ø400 mm (OGC-1680)
• Longueur maxi de rectification : 2000 mm
• Meule : Ø405 x 50 x Ø127 mm, vitesse linéaire 45 m/sec
• Course axe X : 250 mm ; course axe Z : 2540 mm
• Puissance broche meule : 3.75 kW (option 5.5 kW)
• Empreinte machine : 7700 x 2470 x 2306 mm
• Poids net env. : 6000 kg (OGC-1280) / 6200 kg (OGC-1680)

ACCESSOIRES - ACCESSOIRES STANDARD

• Contrôleur CNC (Marque : Mitsubishi) x 1 jeu
• Meule et bride x 1 jeu
• Pointes carbure (2 pcs/jeu) x 1 jeu
• Porte-outil diamant (monté sur contre-pivot) x 1 jeu
• Échelle linéaire pour axe X x 1 jeu
• Inverter de broche meule x 1 jeu
• Système électrique x 1 jeu
• Capot anti-projection entièrement fermé x 1 jeu
• Système de lubrification x 1 jeu
• Système de refroidissement x 1 jeu
• Lampe de travail x 1 jeu
• Outils (plaquettes de nivellement) et boîte à outils x 1 jeu

ACCESSOIRES - ACCESSOIRES EN OPTION

• Accessoire de rectification interne (incl. une broche et inverter de meule)
• Contre-pivot hydraulique
• Mâchoires d'entraînement à verrouillage rapide
• Support de pièce 2 pcs/jeu
• Palier fixe 2 points
• Palier réglable 3 points
• Mandrins scroll 3 mors réglable
• Mandrins scroll 4 mors réglable
• Support d'équilibrage de meule et arbre
• Équilibreuse automatique de meule
• Meule et bride de rechange
• Dispositif de dressage par rouleau
• Palpeur de contact
• Jauge automatique en cours d'usinage
• Contrôle de jeu
• Séparateur magnétique de liquide de refroidissement
• Filtre à papier
• Collecteur de brouillard d'huile
