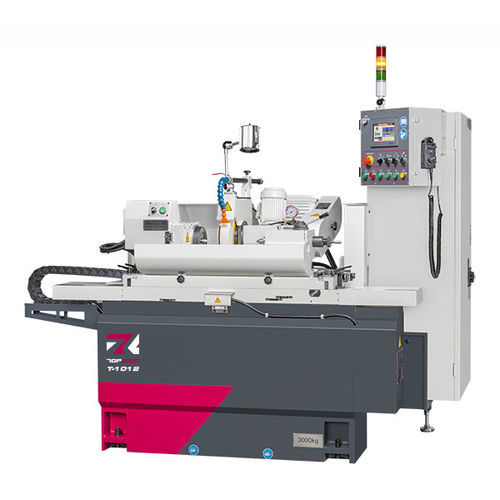

Rectifieuse cylindrique T-1012

pour pièces à usinerpour petites pièceshorizontale

INTRODUCTION
Le TOPKING T-1012 est la rectifieuse cylindrique NC la plus compacte de la série T, conçue pour les ateliers disposant d’un espace limité et pour la production de petites pièces de précision multi-étapes. Elle offre une distance entre pointes de 300 mm et un passage sur table de Ø270 mm, permettant l'usinage stable de composants petits à moyens avec une emprise réduite. Les axes X et Z sont servo-motorisés et la machine dispose d'une interface graphique (GUI) pour une programmation numérique intuitive. Le T-1012 conserve la structure rigide de la série T et un système d'huile hydrostatique automatique pour garantir une précision micronique en fonctionnement haute vitesse.

CAPACITÉ

• Passage sur table : Ø270 mm
• Distance entre pointes : 300 mm
• Diamètre max. de rectification : Ø250 mm
• Meule : Ø355 x 38~50 x Ø127 mm

CARACTÉRISTIQUE MACHINE - INTERFACE GRAPHIQUE HAUTE PERFORMANCE
L'interface de dialogue graphique offre un environnement de commande simple et sûr. Les programmes numériques exécutent automatiquement cycles de rectification, dressage et compensations. Le système mémorise les coordonnées d'origine mécanique, de rectification, de dressage et les compensations par une seule commande. Plusieurs méthodes de rectification et de dressage sont sélectionnables selon les besoins des pièces.

CARACTÉRISTIQUE MACHINE - BASE RIGIDE
La structure machine est optimisée pour une grande rigidité : chariots d'entraînement plus épais, glissières de type 1V + 1 plate et conception de lubrification sur principe de pression statique pour une stabilité et une précision accrues par rapport aux conceptions légères.

CARACTÉRISTIQUE MACHINE - SYSTÈME DE LUBRIFICATION HYDROSTATIQUE
Les glissières du plateau et de la broche meule sont lubrifiées par un système automatique hydrostatique améliorant la constance de lubrification et la fluidité de glissement, ce qui permet un meilleur contrôle d'avance et une précision d'usinage supérieure.

CARACTÉRISTIQUE MACHINE - CONSTRUCTION DE LA BROCHE MEULE
La broche de meule est en acier allié SNCM-220 avec normalisation, trempe, revenu, cémentation, traitement cryogénique et rectification de précision/finition miroir. La dureté de surface dépasse HRC62 pour résister à la déformation et à l'usure et assurer la précision à long terme.

CARACTÉRISTIQUE MACHINE - BROCHE DE PIÈCE ET CONTRE-POINTES
La broche pièce utilise des roulements de précision et un entraînement servo avec variation de vitesse continue. La broche fixe améliore la précision et la stabilité. La contre-pointe est lubrifiée par bain d'huile avec indicateur de niveau pour un support constant en usinage entre-pointes.

CARACTÉRISTIQUE MACHINE - PORTE-OUTIL DIAMANT
Le porte-outil diamant monté sur coulisse est fixé à la glissière de l'axe Z afin de minimiser l'erreur liée aux répétitions de calibrage de position de dressage. Différents dispositifs de dressage sont disponibles selon la géométrie des composants.

SPÉCIFICATION
Capacité

• Passage sur table : Ø270 mm
• Distance entre pointes / Longueur max. de rectification : 300 mm
• Diamètre max. de rectification : Ø250 mm
• Longueur max. de rectification : 300 mm
• Charge max. tenue entre pointes : 60 kg
• Hauteur de centre (du plateau au point) : 135 mm

Meule

• Dimensions (Ø ext. x largeur x Ø int.) : Ø355 x 38~50 x Ø127 mm
• Vitesse linéaire : 33 m/sec

Table

• Angle d'inclinaison : 0° ~ 12°

Broche pièce

• Angle d'inclinaison : -30° ~ +90°
• Conicité : MT n°3 (opt. MT n°4)
• Vitesse broche : 10 ~ 300 tr/min
• Charge max. sur broche (porte-outil inclus) : 15 kg (longueur max. 150 mm)

Contre-pointe

• Conicité : MT n°3 (opt. MT n°4)
• Déplacement du cône : manuel
• Coupée de la contre-pointe : 25 mm

Avance axe X

• Course max. : 220 mm
• Vitesse rapide : 6000 mm/min
• Vitesse auto. d'avance : 0.001 ~ 2000 mm/min
• Réglage mini d'avance : 0.001 mm

Avance axe Z

• Course max. : 560 mm
• Vitesse rapide : 6000 mm/min
• Vitesse auto. d'avance : 0.001 ~ 2000 mm/min
• Réglage mini d'avance : 0.001 mm

Moteurs

• Broche meule : 3.75 kW
• Broche pièce : 0.85 kW (servo AC)
• Avance broche meule X : 1.0 kW (servo AC)
• Avance table Z : 1.5 kW (servo AC)
• Pompe huile lubrification : 0.075 kW
• Pompe lubrification broche meule : 0.18 kW
• Pompe de refroidissement : 0.18 kW

Capacités réservoirs

• Réservoir lubrification broche meule : 14 L
• Réservoir lubrification : 15 L

Machine

• Dimensions (L x l x H) : 2420 x 1540 x 2112 mm
• Poids net : 2600 kg
• Hauteur du centre (du sol au point) : 1057 mm

ACCESSOIRES STANDARDS

• Meule et bride x1 set
• Pointes porte-ouvrage carbure (2 pcs/set) x1 set
• Porte-outil diamant (type coulisse) x1 set
• Système électrique x1 set
• Système de lubrification x1 set
• Système de refroidissement x1 set
• Lampe de travail x1 set
• Outils (tampon de nivellement) et boîte à outils x1 set

ACCESSOIRES OPTIONNELS

• Accessoire de rectification interne (incl. une broche et onduleur G.W.)
• Contre-pointe hydraulique
• Mordache d'entraînement à verrouillage par came
• Portes-pièce 2 pcs/set
• Appui-suiveur 2 points
• Appui-suiveur 3 points
• Mandrin 3 mors
• Mandrin 4 mors
• Meule et bride de rechange
• Dispositif de dressage à rouleau diamant (connexion par bride à la broche pièce)
• Support d'équilibrage de meule & arbre
• Équilibreur automatique de meule
• Palpeur de contact
• Jauge de contrôle en cours d'usinage automatique
• Protection semi-éclaboussures
• Protection entièrement fermée
• Séparateur magnétique de liquide de coupe
• Filtre papier
• Collecteur d'huile en brouillard

VIDÉO
Des vidéos démonstratives et de mise en route sont disponibles montrant le dressage, la rectification de pièces multi-étapes et la configuration du palpeur pour le T-1012.

CARACTÉRISTIQUES TECHNIQUES

• Modèle : T-1012
• Passage sur table : Ø270 mm
• Distance entre pointes / Longueur max. de rectification : 300 mm
• Diamètre max. de rectification : Ø250 mm
• Dimensions meule : Ø355 x 38~50 x Ø127 mm
• Course axe X : 220 mm / Course axe Z : 560 mm
• Puissance broche meule : 3.75 kW
• Poids net : 2600 kg
• Dimensions machine (L x l x H) : 2420 x 1540 x 2112 mm
