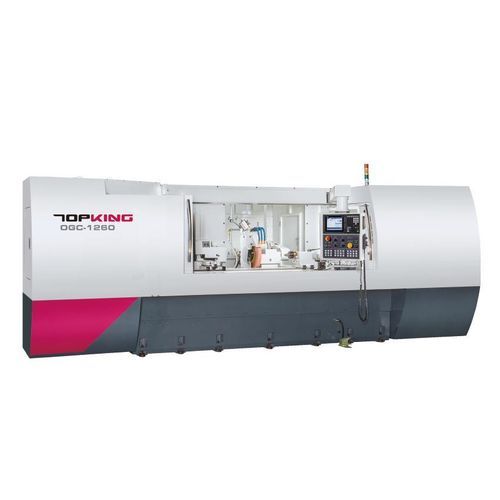

Rectifieuse cylindrique OGC series

pour pièces à usinerhorizontaleCNC

INTRODUCTION
La série OGC de rectifieuses cylindriques TOPKING est conçue pour le rectifiage cylindrique externe et interne de précision avec une interface CNC graphique. Les axes X et Z sont entraînés par des vis à billes de précision et des servomoteurs. Le contrôleur CNC intégré avec interface graphique facilite la mise en place des opérations et réduit la complexité de programmation.

CAPACITÉ
Diamètre au-dessus de la table : Ø320 / Ø420 mm
Entraxe entre centres : 1500 mm
Diamètre max. de rectification : Ø300 / Ø400 mm
Longueur max. de rectification : 1500 mm
Meule : Ø405 x 50 x Ø127 mm

CARACTÉRISTIQUES DE LA MACHINE

• SYSTÈME D'EXPLOITATION CONVIVIAL : Le CNC intégré avec interface graphique guide l'opérateur pour découper une pièce complexe en opérations de rectification successives ; l'édition de procédé et le dressage s'effectuent numériquement sans programmation G/M manuelle.
• BASE DE MACHINE RIGIDE : Conception structurelle renforcée améliorant la rigidité par rapport aux conceptions allégées.
• SYSTÈME DE LUBRIFICATION HYDROSTATIQUE : Les glissières de la table et de la tête de meule sont lubrifiées par un système hydrostatique automatique pour un déplacement plus fluide et une meilleure précision d'avance.
• CONSTRUCTION DE LA TÊTE DE MEULE : Broche G.W. en acier allié SNCM-220 traitée (normalisation, trempe, cémentation, traitement cryogénique), puis rectifiée et polie ; dureté de surface ≥ HRC62° pour réduire déformation et usure.
• POUPEE ET CONTRE-POINTES : Palier de précision sur la broche d'usinage ; tête d'usinage actionnée par servomoteur avec variation de vitesse continue ; broche fixe pour la stabilité ; contre-pointe avec bain d'huile et indicateur de niveau d'huile.
• PORTE-OUTIL DIAMANT : Porte-outil diamant monté sur contre-pointe disponible ; compatible avec divers dispositifs de dressage selon les besoins des pièces.

CYCLE DE RECTIFICATION
Des cycles de rectification représentatifs et des schémas de dressage sont fournis pour aider à la planification du procédé.

ACCESSOIRES STANDARD

• Contrôleur CNC (Mitsubishi) x 1 jeu
• Meule et bride x 1 jeu
• Pointeau carbure (2 pcs/jeu) x 1 jeu
• Porte-outil diamant (monté sur contre-pointe) x 1 jeu
• Échelle linéaire pour axe X x 1 jeu
• Onduleur pour broche de meule x 1 jeu
• Système électrique x 1 jeu
• Protection anti-projections entièrement fermée x 1
• Système de lubrification x 1 jeu
• Système de refroidissement x 1 jeu
• Lampe de travail x 1
• Outils (cales de nivellement) et boîte à outils x 1 jeu

ACCESSOIRES OPTIONNELS

• Dispositif de rectification interne (incl. une broche et onduleur G.W.)
• Contre-pointe hydraulique
• Mandrins d'entraînement à came
• Support de pièce 2 pcs/jeu
• Berceau à 2 points
• Berceau réglable à 3 points
• Mandrino scroll 3 mors réglable
• Mandrino scroll 4 mors réglable
• Support d'équilibrage et arbre pour meule
• Équilibreur automatique de meule
• Meule de rechange et bride
• Dispositif de dressage à rouleaux
• Palpeur de contact
• Jauge automatique en-cours
• Contrôle d'écart
• Séparateur magnétique de liquide de refroidissement
• Filtre papier
• Collecteur de brouillard d'huile

SPÉCIFICATIONS TECHNIQUES

• Diamètre au-dessus de la table : Ø320 mm / Ø420 mm
• Entraxe entre centres : 1500 mm
• Diamètre max. de rectification : Ø300 mm / Ø400 mm
• Longueur max. de rectification : 1500 mm
• Charge max. entre centres : 100 kg / 150 kg
• Hauteur du centre (table → pointe) : 160 mm / 210 mm
• Dimensions meule (Ø ext. x largeur x Ø int.) : Ø405 x 50 x Ø127 mm
• Vitesse linéaire meule : 45 m/sec
• Angle de rotation de la table : -3° ~ +8°
• Angle de rotation de la tête : -30° ~ +90°
• Taraud central de la tête : MT n°4
• Vitesse broche : 10 ~ 300 rpm
• Charge max. de la broche (porte-outil inclus) : 35 kg (long. max. 150 mm)
• Taraud central de la contre-pointe : MT n°4
• Déplacement contre-pointe : manuel
• Course contre-pointe : 25 mm
• Course axe X (max.) : 250 mm
• Vitesse RAPIDE axe X : 6000 mm/min
• Vitesse auto alimentation axe X : 0.001 ~ 2000 mm/min
• Réglage min. alimentation axe X : 0.001 mm
• Course axe Z (max.) : 1805 mm
• Vitesse RAPIDE axe Z : 6000 mm/min
• Vitesse auto alimentation axe Z : 0.001 ~ 2000 mm/min
• Réglage min. alimentation axe Z : 0.001 mm
• Moteurs - Broche meule : 3.75 kW (5.5 kW)
• Moteur - Broche tête (servo) : 1.8 kW (servo AC)
• Moteur - Avance tête X (servo) : 1.5 kW (servo AC)
• Moteur - Avance table Z (servo) : 3.5 kW (servo AC)
• Pompe lubrification broche : 0.18 kW
• Pompe huile lubrification : 0.37 kW
• Pompe liquide de refroidissement : 0.18 kW
• Réservoir huile broche : 18 L
• Réservoir huile lubrification : 22 L
• Dimensions machine : 6100 x 2470 x 2306 mm
• Poids net : 4800 kg / 5000 kg
• Hauteur du centre (sol → pointe) : 1095 mm / 1145 mm
• Remarque : * Les spécifications et dimensions peuvent être modifiées sans préavis.
