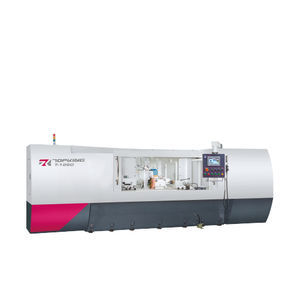

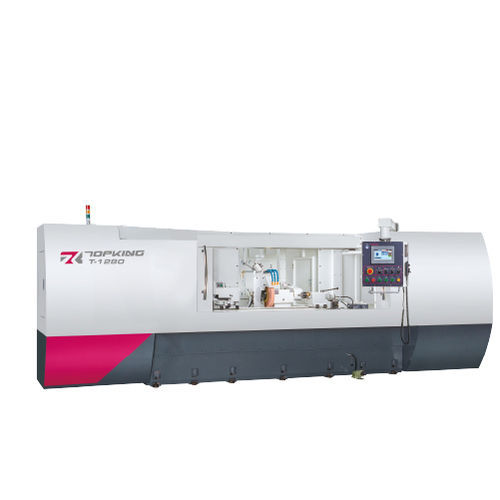

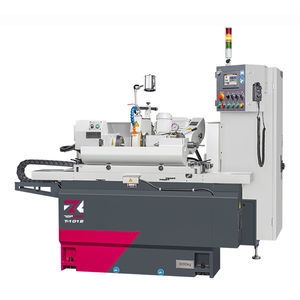

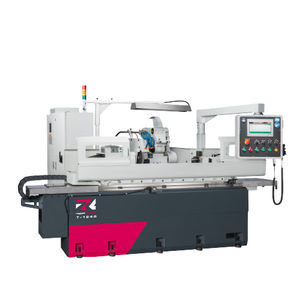

Rectifieuse cylindrique T series

pour pièces à usinerhorizontaleNC

INTRODUCTION
Conçues pour des arbres longs et des pièces lourdes jusqu'à 2000 mm entre-pointes, les T-1280 et T-1680 sont des rectifieuses cylindriques entre-pointes offrant support et stabilité. Le passage au-dessus de table est de Ø320 mm (T-1280) ou Ø420 mm (T-1680). Charge maximale entre-pointes : 100 kg (T-1280) et 150 kg (T-1680). Une interface tactile graphique intuitive permet de configurer les cycles de meulage et d'ébauche sans programmation G-code. La rigidité renforcée du banc et un système de lubrification hydrostatique intégré limitent les vibrations lors d'usinages sur axe long, permettant une précision à l'échelle micronique sur de longues distances.

CAPACITÉ
Passage au-dessus de table : Ø320 / Ø420 mm
Distance entre-pointes : 2000 mm
Diamètre maximal de meulage : Ø300 / Ø400 mm
Meule — dimensions : Ø405 x 50 x Ø127 mm

CARACTÉRISTIQUES DE LA MACHINE

• Interface graphique : Interface tactile conviviale pour programmation numérique, exécution automatique des cycles de meulage et d'ébauche, mémorisation des coordonnées et méthodes de meulage/ébauche multiples.
• Banc rigide : Conception structurelle plus lourde avec mécanisme de siège coulissant renforcé et guidage 1V+1 plat pour une rigidité et une stabilité accrues.
• Lubrification hydrostatique : Lubrification automatique hydrostatique des guidages table et porte-meule pour améliorer la fluidité d'avance et la précision d'usinage.
• Construction du porte-meule : Broche G.W. en acier allié SNCM-220 soumise à traitements thermiques et rectification de précision ; dureté de surface supérieure à HRC62° pour une précision durable.
• Broche et contre-pointe : Roulements de précision, broche d'entraînement servo à vitesse variable continue, broche fixe et contre-pointe lubrifiée par bain d'huile avec jauge.
• Support d'outil diamant : Support d'outil diamant monté sur contre-pointe ; dispositifs d'ébauche variés adaptables aux pièces.
• Marque : Fonctionnalités de contrôle et d'ingénierie TOPKING intégrées.

SPÉCIFICATIONS
Capacité | T-1280 | T-1680
Passage au-dessus de table | Ø320 mm | Ø420 mm
Distance entre-pointes | 2000 mm | 2000 mm
Diamètre maximal de meulage | Ø300 mm | Ø400 mm
Longueur maximale de meulage | 2000 mm | 2000 mm
Charge max. entre-pointes | 100 kg | 150 kg
Hauteur du centre (table -> pointe) | 160 mm | 210 mm

Meule — Taille (O.D. x largeur x I.D.) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Vitesse linéaire | 33 m/sec | 33 m/sec

Table — Angle d'inclinaison | -1° ~ +7° | -1° ~ +7°

Broche — Angle d'inclinaison | -30° ~ +90° | -30° ~ +90°
Conicité de la pointe | MT. No. 4 | MT. No. 4
Vitesse broche | 10 ~ 300 rpm | 10 ~ 300 rpm
Charge max. broche (avec porte-outil) | 35 kg (longueur max : 150 mm) | 35 kg (longueur max : 150 mm)

Contre-pointe — Conicité | MT. No. 4 | MT. No. 4
Déplacement du centre | Manuel | Manuel
Course de la contre-pointe | 25 mm | 25 mm

Course axe X — Course max. | 250 mm | 250 mm
Vitesse d'avance rapide | 6000 mm/min | 6000 mm/min
Vitesse auto. d'avance | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Réglage min. d'avance | 0.001 mm | 0.001 mm

Course axe Z — Course max. | 2540 mm | 2540 mm
Vitesse d'avance rapide | 6000 mm/min | 6000 mm/min
Vitesse auto. d'avance | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Réglage min. d'avance | 0.001 mm | 0.001 mm

Moteurs — Broche meule | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Moteur broche (servo) | 1.8 kW (AC servo) | 1.8 kW (AC servo)
Moteur X axe porte-meule | 1.5 kW (AC servo) | 1.5 kW (AC servo)
Moteur Z axe table | 3.5 kW (AC servo) | 3.5 kW (AC servo)
Pompe huile lubrification | 0.37 kW | 0.37 kW
Pompe huile broche | 0.18 kW | 0.18 kW
Pompe liquide de coupe | 0.18 kW | 0.18 kW

Capacités réservoirs — Réservoir huile broche | 18 L | 18 L
Réservoir huile lubrification | 22 L | 22 L

Machine — Dimensions (L x W x H) | 7285 x 2923 x 2082 mm | 7285 x 2923 x 2082 mm
Poids net | 6000 kg | 6200 kg
Hauteur du centre (sol -> pointe) | 1095 mm | 1145 mm
* Les spécifications et dimensions peuvent être modifiées sans préavis.

ACCESSOIRES
ACCESSOIRES STANDARD

• Meule et bride x 1 set
• Pointes de travail à pastilles carbure (2 pcs/set) x 1 set
• Support d'outil diamant (monté sur contre-pointe) x 1 set
• Système électrique x 1 set
• Système de lubrification x 1 set
• Système de refroidissement x 1 set
• Lampe de travail x 1 set
• Outils (tampon de nivellement) et boîte à outils x 1 set

ACCESSOIRES OPTIONNELS

• Accessoire pour meulage interne (incl. une broche et onduleur G.W.)
• Contre-pointe hydraulique
• Chien d'entraînement à verrouillage par came
• Supports de pièce 2 pcs/set
• Appui fixe 2 points
• Appui fixe 3 points
• Mâchoire 3 mors
• Mâchoire 4 mors
• Meule de rechange et bride
• Dispositif d'ébauche à rouleau diamant (connexion par bride au porte-pièce)
• Station d'équilibrage de meule et arbre
• Équilibreur automatique de meule
• Palpeur de contact
• Jauge automatique en cours d'usinage
• Protection semi-éclaboussures
• Protection totalement fermée
• Séparateur magnétique de liquide de coupe
• Filtre papier
• Collecteur de brouillard d'huile

VIDÉO
Le produit inclut une vidéo de démonstration/présentation.

CARACTÉRISTIQUES / SPÉCIFICATIONS TECHNIQUES

• Série : T series
• Modèles : T-1280, T-1680
• Passage au-dessus de table : Ø320 mm (T-1280) / Ø420 mm (T-1680)
• Distance entre-pointes : 2000 mm
• Diamètre maximal de meulage : Ø300 mm (T-1280) / Ø400 mm (T-1680)
• Longueur maximale de meulage : 2000 mm
• Charge max. entre-pointes : 100 kg (T-1280) / 150 kg (T-1680)
• Taille de meule : Ø405 x 50 x Ø127 mm
• Vitesse linéaire meule : 33 m/sec
• Vitesse broche : 10 ~ 300 rpm
• Moteur broche meule : 3.75 kW (option 5.5 kW)
• Moteur broche : 1.8 kW (AC servo)
• Moteur X axe porte-meule : 1.5 kW (AC servo)
• Moteur Z axe table : 3.5 kW (AC servo)
• Vitesse d'avance rapide : 6000 mm/min (X et Z)
• Plage d'avance auto : 0.001 ~ 2000 mm/min
• Réglage min. d'avance : 0.001 mm
• Course Z max : 2540 mm
• Course X max : 250 mm
• Poids net : 6000 kg (T-1280) / 6200 kg (T-1680)
• Dimension (L x W x H) : 7285 x 2923 x 2082 mm
