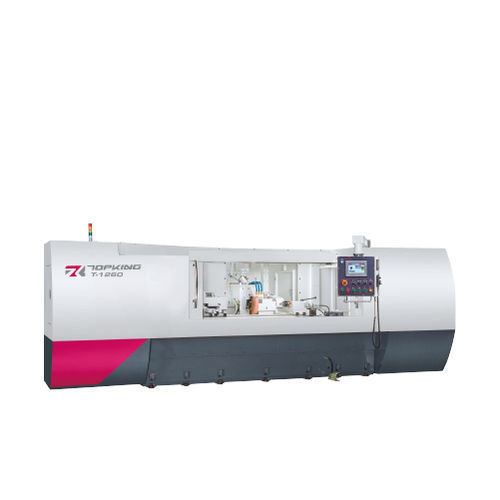

Rectifieuse cylindrique T series

pour pièces à usinerhorizontaleNC

INTRODUCTION
La rectifieuse cylindrique TOPKING série T est conçue pour le rodage et l'usinage multi-étapes de pièces cylindriques. Les axes X et Z sont entraînés par des servomoteurs NC avec vis à billes. La série T intègre un système de commande graphique performant qui simplifie la programmation et permet l'exécution automatique des cycles de rectification et de dressage, les corrections et la mémorisation des coordonnées (origine mécanique, rectification, dressage, compensation).

CAPACITÉ
Passage au-dessus de la table : Ø320 / Ø420 mm
Distance entre-pointe : 1500 mm
Diamètre max. de rectification : Ø300 / Ø400 mm
Meule : Ø405 x 50 x Ø127 mm

CARACTÉRISTIQUE MACHINE — INTERFACE GRAPHIQUE HAUTE PERFORMANCE
■ L'interface de dialogue graphique offre un environnement opératoire intuitif. Les réglages par programmation numérique permettent d'automatiser les cycles de rectification et de dressage, les corrections et autres commandes. La mémorisation des coordonnées se fait en une touche. Différentes méthodes de rectification et de dressage sont sélectionnables selon les besoins des pièces.

CARACTÉRISTIQUE MACHINE — BASE RIGIDE
■ Conception renforcée avec un siège de glissière plus épais, une structure de guidage 1V 1 plate et un système de lubrification basé sur le principe de pression statique pour garantir précision et stabilité lors de l'usinage.

CARACTÉRISTIQUE MACHINE — SYSTÈME DE LUBRIFICATION HYDROSTATIQUE
■ Les patins de la table et de la tête de meule sont lubrifiés par un système automatique hydrostatique améliorant la lubrification, la régularité de coupe et la précision d'avance.

CARACTÉRISTIQUE MACHINE — CONSTRUCTION DE LA TÊTE DE MEULE
■ La broche G.W. est en acier allié SNCM-220 traitée thermiquement, rectifiée avec finition miroir ; dureté de surface supérieure à HRC62 pour assurer précision et résistance à l'usure sur le long terme.

CARACTÉRISTIQUE MACHINE — POULIE D'ENTRAÎNEMENT ET CONTRE-POULIE
■ La broche de travail utilise des roulements de précision et est entraînée par un servomoteur à vitesse variable. La broche fixe améliore la précision. Le bélier (contrepointe) est lubrifié par bain d'huile et équipé d'un indicateur de niveau d'huile.

CARACTÉRISTIQUE MACHINE — PORTE-OUTIL DIAMANT
■ Porte-outil diamant monté sur contre-pointe fourni. Différents dispositifs de dressage sont disponibles pour s'adapter aux exigences des composants.

SPÉCIFICATION
Capacity | T-1260 | T-1660
Passage au-dessus de la table | Ø320 mm | Ø420 mm
Distance entre-pointe | 1500 mm | 1500 mm
Diamètre max. de rectification | Ø300 mm | Ø400 mm
Longueur max. de rectification | 1500 mm | 1500 mm
Charge max. tenue entre-points | 100 kg | 150 kg
Hauteur de pointe (de la table à la pointe) | 160 mm | 210 mm

Meule (O.D. x largeur x I.D.) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Vitesse linéaire | 33 m/sec | 33 m/sec

Table (angle d'inclinaison) | -3° ~ +8° | -3° ~ +8°
Tête de travail (angle d'inclinaison) | -30° ~ +90° | -30° ~ +90°
Filetage de la pointe | MT. No. 4 | MT. No. 4
Vitesse de broche | 10 ~ 300 rpm | 10 ~ 300 rpm
Charge max. de la broche (porte-outil inclus) | 35 kg (longueur max. :150 mm) | 35 kg (longueur max. :150 mm)

Contrepointe (filetage) | MT. No. 4 | MT. No. 4
Déplacement du centre de contrepointe | Manuel | Manuel
Course du contrepointe | 25 mm | 25 mm

Course axe X (max.) | 250 mm | 250 mm
Vitesse d'avance rapide X | 6000 mm/Min | 6000 mm/Min
Vitesse d'alimentation auto X | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Réglage mini d'avance X | 0.001 mm | 0.001 mm

Course axe Z (max.) | 1265 mm | 1265 mm
Vitesse d'avance rapide Z | 6000 mm/Min | 6000 mm/Min
Vitesse d'alimentation auto Z | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Réglage mini d'avance Z | 0.001 mm | 0.001 mm

Moteurs d'entraînement (broche meule) | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Moteur broche de travail (servo) | 1.8 kW (AC servo) | 1.8 kW (AC servo)
Avance tête-meule X (servo) | 1.5 kW (AC servo) | 1.5 kW (AC servo)
Avance table Z (servo) | 3.5 kW (AC servo) | 3.5 kW (AC servo)
Pompe huile lubrification | 0.37 kW | 0.37 kW
Pompe huile broche meule | 0.18 kW | 0.18 kW
Pompe de refroidissement | 0.18 kW | 0.18 kW

Capacités réservoirs (huile broche meule) | 18 L | 18 L
Réservoir huile lubrification | 22 L | 22 L

Dimensions machine (L x l x H) | 6178 x 2910 x 2310 mm | 6178 x 2910 x 2310 mm
Poids net | 4100 kg | 4300 kg
Hauteur du centre (du sol à la pointe) | 1095 mm | 1145 mm

ACCESSOIRES STANDARDS

• Meule et bride x 1 set
• Broches d'appui carbure (2 pcs/jeu) x 1 set
• Porte-outil diamant (monté sur contre-pointe) x 1 set
• Système électrique x 1 set
• Système de lubrification x 1 set
• Système de refroidissement x 1 set
• Lampe de travail x 1 set
• Outils (plots de réglage) et caisse à outils x 1 set

ACCESSOIRES OPTIONNELS

• Accessoire de rectification interne (incl. une broche et onduleur G.W.)
• Contrepointe hydraulique
• Mors d'entraînement à verrouillage par came
• Portes-pièces 2 pcs/jeu
• Support fixe 2 points
• Support fixe 3 points
• Mandrin 3 mors
• Mandrin 4 mors
• Meule de rechange et bride
• Dispositif de dressage à rouleau diamant (connexion par bride)
• Tableau d'équilibrage et arbre
• Équilibreur automatique de meule
• Palpeur de contact
• Jauge en cours d'usinage automatique
• Protection semi-étanche
• Protection entièrement fermée
• Séparateur magnétique de refroidissant
• Filtre papier
• Collecteur brouillard d'huile

VIDÉO
Vidéo produit intégrée montrant un usinage multi-étapes en une installation avec palpeur pour la série T.

CARACTÉRISTIQUES / SPÉCIFICATIONS TECHNIQUES

• Série : T series (2NC series)
• Modèles : T-1260, T-1660
• Distance entre-pointe : 1500 mm
• Passage au-dessus de la table : T-1260 Ø320 mm ; T-1660 Ø420 mm
• Diamètre max. de rectification : T-1260 Ø300 mm ; T-1660 Ø400 mm
• Taille de meule : Ø405 x 50 x Ø127 mm
• Course axe X : 250 mm ; Course axe Z : 1265 mm
• Vitesse d'avance rapide : 6000 mm/min (X et Z)
• Vitesse d'alimentation auto : 0.001 ~ 2000 mm/min
• Moteur broche meule : 3.75 kW (option 5.5 kW)
• Moteur broche de travail : 1.8 kW (AC servo)
• Moteur avance table Z : 3.5 kW (AC servo)
• Dimensions machine (L x l x H) : 6178 x 2910 x 2310 mm
• Poids net : T-1260 4100 kg ; T-1660 4300 kg
