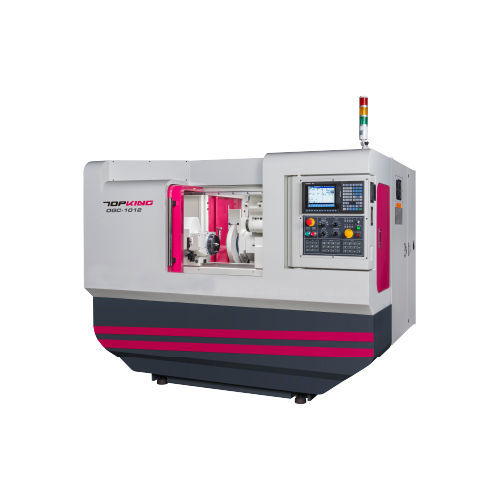

Rectifieuse cylindrique OGC-1012

pour pièces à usinerhorizontaleCNC

Introduction
La OGC-1012 est une rectifieuse cylindrique CNC conçue pour l'usinage de précision d'arbrés et de pièces cylindriques en extérieur. Les axes X et Z sont entraînés par des vis à billes de précision couplées à des servomoteurs. La machine intègre un système CNC avec interface graphique (GUI) pour simplifier la programmation des cycles de rectification et la réparation des meules.

| CAPACITÉ

• Diamètre utile (travail au-dessus de la table) : Ø270 mm
• Distance entre-pointes : 300 mm
• Diamètre max. rectifiable : Ø250 mm
• Longueur max. rectifiable : 300 mm
• Dimensions de la meule : Ø355 x 38~50 x Ø127 mm

CARACTÉRISTIQUES DE LA MACHINE

• SYSTÈME D'EXPLOITATION CONVIVIAL : Contrôle CNC intégré avec interface graphique pour éditer graphiquement les opérations de rectification et de dressage sans programmation G/M complexe.
• BASE MACHINE RIGIDE : Structure renforcée optimisée pour une rigidité et une stabilité accrues en cours d'usinage.
• SYSTÈME DE LUBRIFICATION HYDROSTATIQUE : Lubrification automatique des glissières du plateau et du porte-meule pour une avance précise et un meulage régulier.
• CONSTRUCTION DE LA TÊTE DE MEULE : Arbre de meule en acier allié SNCM-220 traité thermiquement et usiné avec précision; dureté de surface supérieure à HRC62 pour une tenue de cote et une résistance à l'usure durables.
• MANDRIN DE BROCHE ET QUEUE D'ARBRE : Palier de broche de précision, tête opératrice entraînée par servomoteur à vitesse continue; broche fixe pour la précision; poupée mobile en bain d'huile avec contrôle du niveau.
• PORTE-OUTIL DIAMANT (montage coulissant) : Dispositif de dressage monté sur la glissière Z pour minimiser les erreurs liées aux dressages successifs; plusieurs dispositifs disponibles.

CYCLE DE RECTIFICATION
Le système fournit des séquences graphiques de cycle de rectification et de dressage pour guider le process et assurer la répétabilité.

SPÉCIFICATION
Capacité :
Diamètre utile : Ø270 mm
Distance entre-pointes : 300 mm
Diamètre max. rectifiable : Ø250 mm
Longueur max. rectifiable : 300 mm
Charge max. entre-pointes : 60 kg
Hauteur de centre (de la table à la pointe) : 135 mm

Meule :
Dimensions (Ø ext. x Largeur x Ø int.) : Ø355 x 38~50 x Ø127 mm
Vitesse linéaire : 45 m/s

Table tournante :
Angle d'inclinaison : 0° ~ 12°

Tête broche :
Angle d'inclinaison : -30° ~ +90°
Cone de pointe : MT n°3 (opt. : MT n°4)
Vitesse de broche : 10 ~ 300 tr/min
Charge max. broche (porte-outil inclus) : 15 kg (Long. max. : 150 mm)

Poupée mobile :
Cone de pointe : MT n°3 (opt. : MT n°4)
Déplacement de la pointe : Manuel
Course de la poupée : 25 mm

Course axe X :
Déplacement max. : 220 mm
Vitesse rapide : 6000 mm/min
Vitesse d'avance auto : 0,001 ~ 2000 mm/min
Réglage min. d'avance : 0,001 mm

Course axe Z :
Déplacement max. : 560 mm
Vitesse rapide : 6000 mm/min
Vitesse d'avance auto : 0,001 ~ 2000 mm/min
Réglage min. d'avance : 0,001 mm

Moteurs :
Arbre meule : 3,75 kW (option 5,5 kW)
Broche de travail (servo) : 0,85 kW
Avance tête-meule X (servo) : 1,0 kW
Avance table Z (servo) : 1,5 kW
Pompe lubrification arbre : 0,18 kW
Pompe lubrification : 0,075 kW
Pompe de refroidissement : 0,18 kW

Capacités réservoirs :
Réservoir lubrification arbre : 14 L
Réservoir lubrification : 15 L

Machine :
Dimensions (L x l x H) : 2200 x 1860 x 2140 mm
Poids net : 2600 kg
Hauteur du centre (du sol à la pointe) : 1057 mm

ACCESSOIRES
ACCESSOIRES STANDARD

• Contrôleur CNC (Brand: Mitsubishi) x 1 jeu
• Meule et bride x 1 jeu
• Pointe carbure (2 pcs/jeu) x 1 jeu
• Porte-outil diamant (montage coulissant) x 1 jeu
• Règle linéaire pour axe X x 1 jeu
• Variateur de fréquence meule x 1 jeu
• Système électrique x 1 jeu
• Capot complet anti-projection x 1 jeu
• Système de lubrification x 1 jeu
• Système de refroidissement x 1 jeu
• Lampe de travail x 1 jeu
• Outils (tampons de nivellement) et caisse à outils x 1 jeu

ACCESSOIRES OPTIONNELS

• Dispositif d'alésage intérieur (incl. broche et variateur pour meule)
• Poupée mobile hydraulique
• Secours d'entraînement à came
• Support de pièce 2 pcs/jeu
• Mandrin d'appui 2 points
• Mandrin d'appui 3 points réglable
• Mandrins à 3 mors
• Mandrins à 4 mors
• Plateau d'équilibrage et axe
• Équilibreur automatique de meule
• Meule et bride de rechange
• Dispositif de dressage à rouleau
• Palpeur de contact
• Jauge automatique en cours d'usinage
• Contrôle de jeu
• Séparateur magnétique de liquides
• Filtre papier
• Collecteur de brouillard d'huile

Caractéristiques / spécifications techniques

• Modèle : OGC-1012
• Diamètre utile : Ø270 mm
• Distance entre-pointes / Longueur max. : 300 mm
• Diamètre max. rectifiable : Ø250 mm
• Dimensions meule : Ø355 x 38~50 x Ø127 mm
• Charge max. entre-pointes : 60 kg
• Course axe X : 220 mm / Course axe Z : 560 mm
• Puissance arbre meule : 3,75 kW (option 5,5 kW)
• Dimensions machine (L x l x H) : 2200 x 1860 x 2140 mm
• Poids net : 2600 kg
