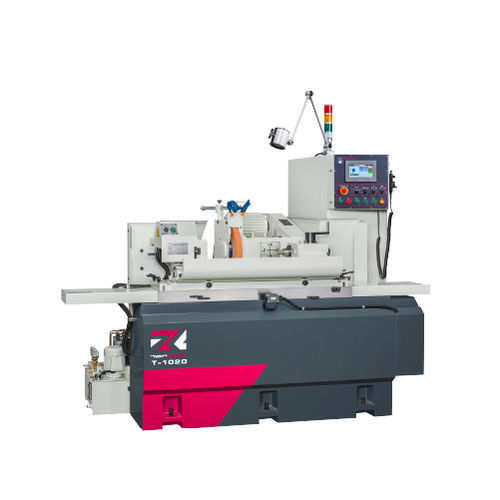

Rectifieuse cylindrique T -1020

pour pièces à usinerhorizontaleNC

INTRODUCTION
La T-1020 est une rectifieuse cylindrique CNC d'entrée de gamme offrant une large plage de travail : un passage sur table maximal de Ø270 mm et une distance entre-pointes de 500 mm. Conçue pour des arbres multi-étagés de petites à moyennes dimensions, elle accepte des diamètres de rectification jusqu'à Ø250 mm. Les axes X et Z sont entraînés par des servomoteurs et la machine est dotée d'une interface graphique conviviale avec programmation numérique conversationnelle pour une utilisation opérateur simplifiée. Associée à une structure rigide et à un système de lubrification hydrostatique automatique, la T-1020 assure des avances stables et une précision constante au niveau micrométrique.

| CAPACITÉ
Passage sur table : Ø270 mm
Distance entre-pointes : 500 mm
Diam. de rectification max. : Ø250 mm
Meule : Ø355 x 50 x Ø127 mm

CARACTÉRISTIQUES MACHINE
INTERFACE GRAPHIQUE HAUTE PERFORMANCE

• Interface dialogue graphique récente offrant un environnement d'exploitation pratique, simple et sûr.
• La programmation numérique conversationnelle peut exécuter automatiquement les cycles de rectification, de dressage, les compensations et autres commandes.
• Mémorisation en une touche des coordonnées d'origine mécanique, de rectification, de dressage et de compensation.
• Diverses méthodes de rectification et de dressage sélectionnables selon les besoins de la pièce.

BASE MACHINE RIGIDE

• Rigidité structurelle renforcée avec un mécanisme de siège coulissant plus épais et une structure de glissière 1V1 plate.
• Système de lubrification conçu selon le principe de la pression statique pour garantir précision et stabilité optimales.

SYSTÈME DE LUBRIFICATION HYDROSTATIQUE

• Les glissières de la table et de la tête de meule sont lubrifiées par un système automatique hydrostatique avancé pour améliorer la fluidité et la précision des avances.

CONSTRUCTION DE LA TÊTE DE MEULE

• Broche de meule (G.W.) en acier allié SNCM-220 traitée par normalisation, trempe et revenu, carburisation et traitement cryogénique, puis rectifiée avec finition miroir ; dureté de surface supérieure à HRC62 pour une précision et une résistance à l'usure durables.

POINTEUSE ET PIVOT

• La broche de travail utilise des roulements de précision pour une meilleure stabilité.
• La poupée est entraînée par un servo-moteur à vitesse variable en continu.
• La broche fixe améliore la précision et la stabilité.
• La contre-pointe est lubrifiée par bain d'huile et équipée d'un indicateur de niveau d'huile pour le contrôle.

PORTE-OUTIL DIAMANT

• Dispositif de dressage fixé sur la glissière de l'axe Z afin de minimiser les erreurs d'étalonnage de position de dressage.
• Plusieurs dispositifs de dressage disponibles pour répondre aux exigences des pièces.

ACCESSOIRES
ACCESSOIRES STANDARD

• Meule et bride x 1 jeu
• Pointes de travail à pastille carbure (2 pcs/jeu) x 1 jeu
• Porte-outil diamant (type monté sur glissière) x 1 jeu
• Système électrique x 1 jeu
• Système de lubrification x 1 jeu
• Système de refroidissement x 1 jeu
• Lampe de travail x 1 jeu
• Outils (plaque de nivellement) et boîte à outils x 1 jeu

ACCESSOIRES OPTIONNELS

• Accessoire de rectification interne (incl. une broche et inverseur de meule)
• Contre-pointe hydraulique
• Dog de transmission à verrouillage à came
• Portes-pièces 2 pcs/jeu
• Contre-pointe à 2 appuis
• Contre-pointe à 3 appuis
• Mandeau 3 mors
• Mandeau 4 mors
• Meule et bride de rechange
• Dispositif de dressage à rouleau diamanté (connexion à la poupée par bride)
• Support d'équilibrage de meule & arbre
• Équilibreuse automatique de meule
• Capteur de palpation (touch probe)
• Jauge automatique en cours d'usinage
• Carénage demi-ouvert
• Carénage totalement fermé
• Séparateur magnétique de liquide de coupe
• Filtre à papier
• Collecteur de brouillard d'huile

CARACTÉRISTIQUES / SPÉCIFICATIONS TECHNIQUES

• Passage sur table : Ø270 mm
• Distance entre-pointes : 500 mm
• Diam. max. de rectification : Ø250 mm
• Longueur max. de rectification : 500 mm
• Charge max. entre-pointes : 60 kg
• Hauteur du centre (de la table à la pointe) : 135 mm
• Dimensions meule (Ø ext. x largeur x Ø int.) : Ø355 x 38~50 x Ø127 mm
• Vitesse linéaire : 33 m/sec
• Angle de pivotement de la table : 0° ~ +12°
• Angle de pivotement de la poupée : -30° ~ +90°
• Morse de broche (poupée / contre-pointe) : MT. No. 3 (opt. : MT. No. 4)
• Vitesse de broche : 10 ~ 300 rpm
• Charge max. de la broche (porte-outil inclus) : 15 kg (longueur max. : 150 mm)
• Déplacement du centre de la contre-pointe : Manuel
• Cours de la contre-pointe : 25 mm
• Course max. axe X : 220 mm
• Vitesse d'avance rapide axe X : 6000 mm/Min
• Vitesse d'avance auto. axe X : 0.001 ~ 2000 mm/Min
• Réglage min. d'avance axe X : 0.001 mm
• Course max. axe Z : 760 mm
• Vitesse d'avance rapide axe Z : 6000 mm/Min
• Vitesse d'avance auto. axe Z : 0.001 ~ 2000 mm/Min
• Réglage min. d'avance axe Z : 0.001 mm
• Moteurs d'entraînement : Broche meule 3.75 kW; Broche poupée 0.85 kW (AC servo); Avance tête meule axe X 1.0 kW (AC servo); Avance table axe Z 1.5 kW (AC servo)
• Pompe huile lubrification : 0.075 kW
• Pompe huile lubrification broche meule : 0.18 kW
• Pompe liquide de refroidissement : 0.18 kW
• Réservoir huile lubrification broche meule : 14 L
• Réservoir huile lubrification : 15 L
• Dimensions machine (L x l x H) : 2770 x 1630 x 2112 mm
• Poids net : 3000 kg
• Hauteur du centre (du sol à la pointe) : 1057 mm
