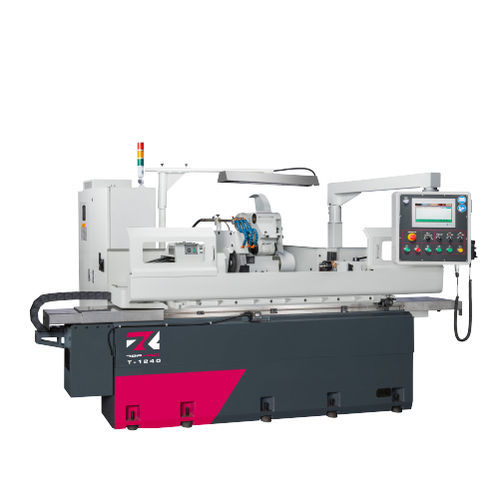

Rectifieuse cylindrique T series

pour pièceshorizontaleNC

PRÉSENTATION
La rectifieuse cylindrique TOPKING — série T est adaptée au rectifiage par étapes. Les axes X et Z sont entraînés par des servomoteurs NC et des vis à billes. Elle supprime la complexité d'édition des programmes des systèmes CNC traditionnels. La série T est équipée d'un système de commande performant avec interface graphique (GUI), offrant un environnement de travail pratique pour l'opérateur.

CAPACITÉ
Passage sur table : Ø320 / Ø420 mm
Distance entre les centres : 1000 mm
Diamètre maximal de rectification : Ø300 / Ø400 mm
Meule : Ø405 x 50 x Ø127 mm

CARACTÉRISTIQUES DE LA MACHINE
INTERFACE GRAPHIQUE HAUTE PERFORMANCE
L'interface de dialogue graphique TOPKING fournit un environnement d'exploitation simple, sûr et pratique. Les paramètres de programmation numérique peuvent exécuter automatiquement les cycles de rectification, d'affûtage, les corrections et autres commandes. Elle peut mémoriser les coordonnées d'origine mécanique, de rectification, d'affûtage et de compensation en une seule commande. Différentes méthodes de rectification et d'affûtage peuvent être sélectionnées selon les besoins de la pièce.

BASE DE MACHINE RIGIDE
La structure de la machine renforce grandement la rigidité structurelle en utilisant un chariot de glissement plus épais et plus robuste, une glissière 1V 1 structure plate, et un système de lubrification conçu selon le principe de la pression statique afin d'assurer haute précision et stabilité lors de la rectification.

SYSTÈME DE LUBRIFICATION HYDROSTATIQUE
Les glissières de la table et de la tête de meule sont lubrifiées par un système de lubrification hydrostatique automatique avancé. Cela améliore la performance de lubrification, la fluidité de rectification et la précision de l'avance et de l'usinage.

CONSTRUCTION DE LA TÊTE DE MEULE
La broche de meule (G.W.) est réalisée en acier allié de haute qualité SNCM-220 avec normalisation, trempe, revenu, cémentation et traitement cryogénique, suivis d'un rectifiage de précision et d'un polissage miroir pour atteindre une dureté de surface supérieure à HRC62°, garantissant précision à long terme et résistance à l'usure.

POINTE ET FOURCHETTE
La broche de pièce utilise des paliers de précision pour la stabilité. La tête d'entraînement est motorisée par un servomoteur permettant une variation de vitesse continue et infinie. La tête de travail dispose d'une broche fixe pour une précision accrue. La contre-pointe utilise un système de lubrification par bain d'huile avec un voyant de niveau pour le contrôle.

PORTE-OUTIL DIAMANT
(monté sur la contre-pointe) Différents dispositifs d'affûtage sont disponibles et adaptables aux exigences des composants.

SPÉCIFICATIONS
Capacité | T-1240 | T-1640
Passage sur table | Ø320 mm | Ø420 mm
Distance entre centres | 1000 mm | 1000 mm
Diamètre maxi de rectification | Ø300 mm | Ø400 mm
Longueur maxi de rectification | 1000 mm | 1000 mm
Charge max. entre pointes | 160 kg | 150 kg
Hauteur du centre (de la table à l'extrémité du centre) | 160 mm | 210 mm

Meule (Ø ext. x largeur x Ø int.) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Vitesse linéaire | 33 m/sec | 33 m/sec

Table (angle de rotation) | -3° ~ +8° | -3° ~ +8°

Tête (angle de rotation) | -30° ~ +90° | -30° ~ +90°
Conicité du centre | MT. No. 4 | MT. No. 4
Vitesse de broche | 10 ~ 300 rpm | 10 ~ 300 rpm
Charge maximale de la broche (porte-outil inclus) | 35 kg (longueur max :150 mm) | 35 kg (longueur max :150 mm)

Contre-pointe (conicité du centre) | MT. No. 4 | MT. No. 4
Course de la contre-pointe | 25 mm | 25 mm

Déplacement axe X (course maxi) | 250 mm | 250 mm
Vitesse d'avance rapide | 6000 mm/Min | 6000 mm/Min
Vitesse d'alimentation auto. | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Réglage mini d'avance | 0.001 mm | 0.001 mm

Déplacement axe Z (course maxi) | 1315 mm | 1315 mm
Vitesse d'avance rapide | 6000 mm/Min | 6000 mm/Min
Vitesse d'alimentation auto. | 0.001 ~ 2000 mm/Min | 0.001 ~ 2000 mm/Min
Réglage mini d'avance | 0.001 mm | 0.001 mm

Moteurs d'entraînement (broche de meule) | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Moteur broche tête (servomoteur) | 1.3 kW (servomoteur AC) | 1.3 kW (servomoteur AC)
Avance tête de meule X (servomoteur) | 1.5 kW (servomoteur AC) | 1.5 kW (servomoteur AC)
Avance table Z (servomoteur) | 1.5 kW (servomoteur AC) | 1.5 kW (servomoteur AC)
Pompe huile lubrification | 0.37 kW | 0.37 kW
Pompe huile lubrification broche meule | 0.18 kW | 0.18 kW
Pompe de refroidissement | 0.18 kW | 0.18 kW

Capacités réservoirs (réservoir huile broche meule) | 18 L | 18 L
Réservoir huile lubrification | 22 L | 22 L

Dimensions machine (L x l x H) | 3995 x 2440 x 2200 mm | 3995 x 2440 x 2200 mm
Poids net | 3200 kg | 3400 kg
Hauteur du centre (du sol à l'extrémité du centre) | 1095 mm | 1145 mm

ACCESSOIRES STANDARD

• Meule et brides x 1 jeu
• Porte-outil diamant (monté sur contre-pointe) x 1 jeu
• Système électrique x 1 jeu
• Système de lubrification x 1 jeu
• Système de refroidissement x 1 jeu
• Lampe de travail x 1 jeu
• Outils (plots de nivellement) et caisse à outils x 1 jeu

ACCESSOIRES OPTIONNELS

• Accessoire de rectification interne (incl. une broche et onduleur G.W.)
• Contre-pointe hydraulique
• Dog de transmission à verrouillage à came
• Supports de pièce 2 pcs/jeu
• Appui steady rest 2 points
• Appui steady rest 3 points
• Mandrin 3 mors
• Mandrin 4 mors
• Meule de rechange et bride
• Dispositif d'affûtage à rouleau diamant (connexion à la tête par bride)
• Support d'équilibrage et arbre
• Équilibreur automatique de meule
• Palpeur de contact
• Jauge automatique en cours d'usinage
• Protection semi-éclaboussures
• Protection entièrement fermée
• Séparateur magnétique de liquide de refroidissement
• Filtre papier
• Collecteur de brouillard d'huile

VIDÉO
Une vidéo produit est disponible.

Caractéristiques / Spécifications techniques

• Passage sur table : Ø320 mm (T-1240) / Ø420 mm (T-1640)
• Distance entre centres : 1000 mm
• Diamètre maxi de rectification : Ø300 mm (T-1240) / Ø400 mm (T-1640)
• Dimension meule : Ø405 x 50 x Ø127 mm
• Course axe X : 250 mm
• Course axe Z : 1315 mm
• Moteur broche meule : 3.75 kW (option 5.5 kW)
• Moteur broche tête : 1.3 kW (servomoteur AC)
• Vitesse d'avance rapide : 6000 mm/Min (X & Z)
• Dimensions machine (L x l x H) : 3995 x 2440 x 2200 mm
• Poids net : 3200 kg (T-1240) / 3400 kg (T-1640)
