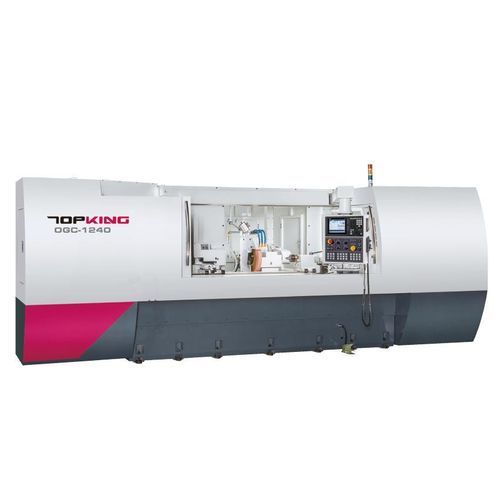

Rectifieuse cylindrique OGC series

pour pièces à usinerhorizontaleCNC

INTRODUCTION
La rectifieuse cylindrique CNC TOPKING série OGC est conçue pour la rectification externe de haute précision des arbres et pièces cylindriques. Les axes X et Z sont entraînés par vis à billes de précision et moteurs servo. La machine intègre une commande CNC performante avec interface graphique pour simplifier la programmation et la mise en production.

CAPACITÉ
Diamètre de passage sur table : Ø320 mm (OGC-1240) / Ø420 mm (OGC-1640)
Entre-points : 1000 mm
Diamètre maxi de rectification : Ø300 mm (OGC-1240) / Ø400 mm (OGC-1640)
Longueur maxi de rectification : 1000 mm
Meule : Ø405 x 50 x Ø127 mm

CARACTÉRISTIQUES DE LA MACHINE

• INTERFACE CNC CONVIVIALE - Commande Mitsubishi intégrée avec guidage graphique pour découper des pièces complexes en plusieurs opérations de rectification et simplifier l'édition des cycles et le dressage sans programmation G/M étendue.
• BASE RIGIDE - Structure optimisée pour une meilleure stabilité et répétabilité en production.
• LUBRIFICATION HYDROSTATIQUE - Lubrification automatique hydrostatique des glissières table et tête-meule pour améliorer la régularité et la précision d'avance.
• CONSTRUCTION DE LA TÊTE-MEULE - Broche G.W. en acier allié SNCM-220 traitée thermiquement et cryogéniquement, rectifiée et polie, dureté de surface > HRC62 pour une usure et une précision durables.
• POINTEUSE ET CONTRE-PERCEUSE - Palier de précision, tête porte-pièce entraînée par servo avec variation de vitesse continue; broche fixe pour précision; contre-pointe en bain d'huile avec jauge d'huile.
• PORTE-OUTIL DIAMANT - Monté sur la contre-pointe; divers dispositifs de dressage disponibles selon les besoins de la pièce.

CYCLE DE RECTIFICATION
Des illustrations graphiques des cycles de rectification et des opérations de dressage de la meule sont fournies dans la documentation produit pour faciliter la planification des processus.

SPÉCIFICATIONS

• Série : OGC series
• Diamètre de passage sur table : Ø320 mm (OGC-1240) / Ø420 mm (OGC-1640)
• Entre-points : 1000 mm
• Diamètre maxi de rectification : Ø300 mm (OGC-1240) / Ø400 mm (OGC-1640)
• Longueur maxi de rectification : 1000 mm
• Charge maxi entre-points : 100 kg (OGC-1240) / 150 kg (OGC-1640)
• Hauteur de centre (de la table à la pointe) : 160 mm / 210 mm
• Meule : Ø405 x 50 x Ø127 mm
• Vitesse linéaire de meule : 45 m/sec
• Pivotement de la table : -3° ~ +8°
• Pivotement de la tête : -30° ~ +90°
• Vitesse de broche : 10 ~ 300 rpm
• Course axe X : 250 mm ; avance rapide 6000 mm/min ; avance auto 0.001 ~ 2000 mm/min ; régl. min 0.001 mm
• Course axe Z : 1315 mm ; avance rapide 6000 mm/min ; avance auto 0.001 ~ 2000 mm/min ; régl. min 0.001 mm
• Moteur broche meule : 3.75 kW (option 5.5 kW)
• Moteur broche pièce (servo) : 1.3 kW
• Moteurs d'avance tête-meule & table (servo) : 1.5 kW chacun
• Pompes lubrification & refroidissement : spécifiées (0.18 / 0.37 kW)
• Capacités réservoirs : lubrification broche 18 L ; réservoir huile lubrification 22 L
• Dimensions machine : 4250 x 2470 x 2306 mm
• Poids net : 4300 kg (OGC-1240) / 4500 kg (OGC-1640)
• Hauteur du centre (sol à pointe) : 1095 mm / 1145 mm

ACCESSOIRES
ACCESSOIRES STANDARD

• Commande CNC (Marque : Mitsubishi) x 1 set
• Meule et bride x 1 set
• Pointeau carbure (2 pcs/set) x 1 set
• Porte-outil diamant (montage contre-pointe) x 1 set
• Règle linéaire pour axe X x 1 set
• Onduleur broche meule x 1 set
• Système électrique x 1 set
• Capotage étanche anti-projections x 1 set
• Système de lubrification x 1 set
• Système de refroidissement x 1 set
• Lampe de travail x 1 set
• Outils (cale de nivellement) et caisse à outils x 1 set

ACCESSOIRES OPTIONNELS

• Kit rectification intérieure (incl. une broche et onduleur de meule)
• Contre-pointe hydraulique
• Points d'entraînement à verrouillage par came
• Porte-pièce 2 pcs/set
• Bas de soutien 2 points
• Bas de soutien réglable 3 points
• Mandrin scroll 3 mors réglable
• Mandrin scroll 4 mors réglable
• Support d'équilibrage et arbre pour meule
• Équilibreur automatique de meule
• Meule et bride de rechange
• Dispositif de dressage à rouleaux
• Palpeur (Touch Probe)
• Jauge automatique en cours d'usinage
• Contrôle de jeu (Gap Control)
• Séparateur magnétique de liquide de refroidissement
• Filtre papier
• Collecteur d'huile en brouillard

CARACTÉRISTIQUES TECHNIQUES

• Série : OGC series
• Diamètre de passage sur table : Ø320 mm / Ø420 mm
• Entre-points : 1000 mm
• Diamètre maxi de rectification : Ø300 mm / Ø400 mm
• Longueur maxi : 1000 mm
• Meule : Ø405 x 50 x Ø127 mm
• Vitesse linéaire : 45 m/sec
• Course X : 250 mm ; Course Z : 1315 mm
• Moteur broche meule : 3.75 kW (option 5.5 kW)
• Dimensions : 4250 x 2470 x 2306 mm
• Poids net : 4300 kg / 4500 kg
