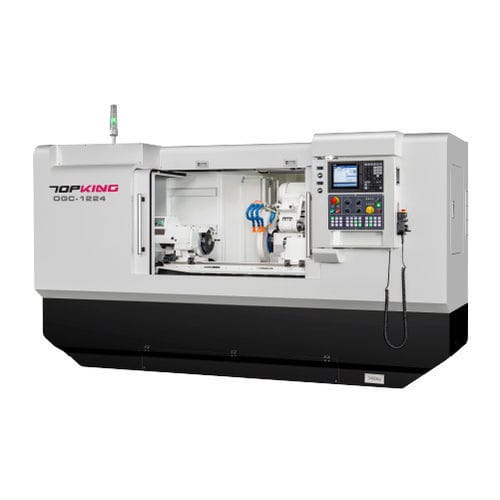

Rectifieuse cylindrique OGC series

pour pièces à usinerhorizontaleCNC

INTRODUCTION
La série OGC de rectifieuses cylindriques (externes) CNC, modèles OGC-1224 et OGC-1624, est conçue pour l'usinage de précision d'arbres, rouleaux et pièces de moules. Les axes X et Z sont entraînés par vis à billes de précision et servomoteurs, et la commande CNC intégrée avec interface graphique facilite l'édition des programmes et le réglage des cycles.

CAPACITÉ

• Travail à la broche (swing over table) : Ø320 mm (OGC-1224) / Ø420 mm (OGC-1624)
• Distance entre-points : 600 mm
• Diamètre de meulage maximal : Ø300 / Ø400 mm (selon modèle)
• Longueur de meulage maximale : 600 mm
• Meule : Ø405 x 50 x Ø127 mm ; vitesse linéaire 45 m/sec

CARACTÉRISTIQUES DE LA MACHINE

• Système d'exploitation convivial : La commande CNC intégrée avec interface graphique permet de diviser des pièces complexes en plusieurs étapes de meulage via un guidage graphique, réduisant le besoin de programmation G/M manuelle.
• Châssis rigide : Structure lourde conçue pour une grande rigidité afin de maintenir la précision de meulage sous charge.
• Système de lubrification hydrostatique : Les glissières de la table et du porte-meule utilisent une lubrification hydrostatique automatique pour améliorer la fluidité et la précision d'avance.
• Construction de la poupée porte-meule : Le mandrin de meule est en acier allié SNCM-220 traité (normalisation, trempe/revenu, cémentation, traitement cryogénique) puis rectifié et poli ; dureté de surface > HRC62.
• Poupée porte-pièce et contre-pointe : Broche de travail avec roulements de précision, poupée porte-pièce entraînée par servomoteur pour variation continue de la vitesse ; contre-pointe en bain d'huile avec indicateur de niveau.
• Support de dressage diamanté : Support de dressage monté sur contre-pointe disponible, avec options de dressage adaptées aux pièces.

CYCLE DE MEULAGE
Les cycles standards de meulage et de dressage sont fournis avec illustrations graphiques dans la documentation pour faciliter la mise en service et la répétabilité.

ACCESSOIRES STANDARD

• Commande CNC (Brand: Mitsubishi) x1 jeu
• Meule et bride x1 jeu
• Centres carbure (2 pcs/jeu) x1 jeu
• Support de dressage diamanté (monté sur contre-pointe) x1 jeu
• Règle linéaire pour axe X x1 jeu
• Variateur de fréquence pour meule x1 jeu
• Système électrique x1 jeu
• Capotage entièrement fermé x1 jeu
• Système de lubrification x1 jeu
• Système de refroidissement x1 jeu
• Lampe de travail x1 jeu
• Outils (tampon de nivellement) et boîte à outils x1 jeu

ACCESSOIRES OPTIONNELS

• Dispositif d'alésage interne (inclut broche et variateur meule)
• Contre-pointe hydraulique
• Anneaux d'entraînement à came
• Supports de pièce 2 pcs/jeu
• Support fixe 2 points
• Support réglable 3 points
• Mandrin à deux positions 3 mors
• Mandrin à quatre mors réglable
• Balancier de meule et arbre
• Equilibreur automatique de meule
• Meule et bride de rechange
• Dispositif de dressage à rouleaux
• Palpeur de mesure
• Jauge en cours d'usinage automatique
• Dispositif d'élimination du jeu (antichoc)
• Séparateur magnétique de copeaux
• Filtre à bande
• Collecteur de brouillard d'huile

SPÉCIFICATIONS (PRINCIPALES)

• Modèles : OGC-1224, OGC-1624
• Travail à la broche : OGC-1224 Ø320 mm ; OGC-1624 Ø420 mm
• Distance entre-points : 600 mm
• Diamètre de meulage maxi : Ø300 / Ø400 mm
• Longueur de meulage maxi : 600 mm
• Charge maxi entre-points : OGC-1224 100 kg ; OGC-1624 150 kg
• Hauteur de centre (table à pointe) : OGC-1224 160 mm ; OGC-1624 210 mm
• Meule : Ø405 x 50 x Ø127 mm ; vitesse linéaire 45 m/sec
• Course X : 250 mm ; Course Z : 830 mm
• Vitesses d'avance auto : 0.001 ~ 2000 mm/min ; avance rapide 6000 mm/min
• Moteur meule : 3.75 kW (option 5.5 kW)
• Servo du porte-pièce : 0.85 kW (option 1.3 kW)
• Dimensions machine : 3420 x 2730 x 2415 mm
• Poids net : OGC-1224 3600 kg ; OGC-1624 3800 kg
• Remarque : Spécifications susceptibles d'être modifiées sans préavis.
