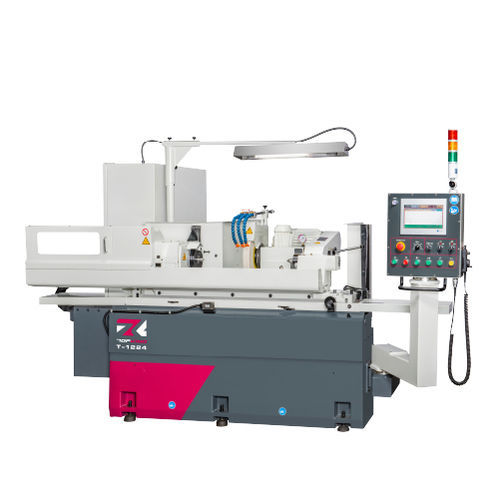

Rectifieuse cylindrique T series

pour pièces à usinerhorizontaleNC

INTRODUCTION
La série T de rectifieuses cylindriques TOPKING destinée au meulage par paliers (pièces à plusieurs diamètres). Les axes X et Z sont entraînés par servomoteurs NC et vis à billes afin de simplifier la programmation par rapport aux systèmes CNC traditionnels. Système de commande performant avec interface graphique offrant un environnement opérateur intuitif.

CAPACITÉ

• Passage sur table : Ø320 mm (T-1224) / Ø420 mm (T-1624)
• Distance entre-points : 600 mm
• Diamètre maximal de meulage : Ø300 mm (T-1224) / Ø400 mm (T-1624)
• Dimension du disque : Ø405 x 50 x Ø127 mm

CARACTÉRISTIQUES DE LA MACHINE
INTERFACE GRAPHIQUE HAUTES PERFORMANCES

• Interface de dialogue graphique pour une programmation et une utilisation simplifiées et sécurisées.
• Les réglages numériques permettent d'exécuter automatiquement cycles de meulage, cycles de dressage et compensations.
• Mémoire à une touche pour origine mécanique, positions de meulage, dressage et compensation.
• Plusieurs méthodes de meulage et de dressage sélectionnables selon les besoins de la pièce.

BASE MACHINE RIGIDE
Structure renforcée avec glissières plus épaisses et guidage 1V-1 plat ; système de lubrification basé sur le principe de pression statique pour une précision et une stabilité accrues.

SYSTÈME DE LUBRIFICATION HYDROSTATIQUE
Lubrification hydrostatique automatique avancée pour les surfaces de glissement de la table et de la tête de meulage, améliorant la lubrification, la fluidité d'avance et la précision d'alimentation.

CONSTRUCTION DE LA TÊTE DE BROCHE
La broche de la meule est en acier allié SNCM-220 avec traitements thermique et cryogénique, rectification de précision et finition miroir ; dureté de surface supérieure à HRC62 garantissant durabilité et exactitude.

ARBRE DE TRAVAIL ET TAILSTOCK

• L'arbre de travail utilise des roulements de précision pour la stabilité.
• La tête de travail est entraînée par un servomoteur avec vitesse variable continue.
• Arbre de travail de type fixe pour une meilleure précision et stabilité.
• Le banc arrière (tailstock) utilise une lubrification par bain d'huile avec indicateur de niveau pour maintenir la précision.

PORTE-OUTIL DIAMANT
Porte-outil diamant monté sur la poupée mobile ; divers dispositifs de dressage disponibles selon les besoins des pièces.

SPÉCIFICATIONS
Capacité | T-1224 | T-1624
Diamètre de passage table | Ø320 mm | Ø420 mm
Distance entre-points | 600 mm | 600 mm
Diamètre max de meulage | Ø300 mm | Ø400 mm
Longueur max de meulage | 600 mm | 600 mm
Charge max entre-points | 100 kg | 150 kg
Hauteur du centre (table au pointe) | 160 mm | 210 mm

Meule | Dimensions (Ø ext x Larg x Ø int) | Ø405 x 50 x Ø127 mm | Ø405 x 50 x Ø127 mm
Vitesse linéaire | 33 m/sec | 33 m/sec

Table pivotante | Angle de rotation | -2° ~ +10° | -2° ~ +10°

Tête de travail | Angle de pivotement | -30° ~ +90° | -30° ~ +90°
Conicité de pointe | MT n°4 | MT n°4
Vitesse broche | 10 ~ 300 tr/min | 10 ~ 300 tr/min
Charge max broche (porte-outil inclus) | 35 kg (long. max : 150 mm) | 35 kg (long. max : 150 mm)

Poupée mobile | Conicité de la pointe | MT n°4 | MT n°4
Déplacement du centre | Manuel | Manuel
Course de la poupée | 25 mm | 25 mm

Déplacements X | Course max | 250 mm | 250 mm
Vitesse rapide | 6000 mm/min | 6000 mm/min
Vitesse d'avance auto | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Incrément min | 0.001 mm | 0.001 mm

Déplacements Z | Course max | 830 mm | 830 mm
Vitesse rapide | 6000 mm/min | 6000 mm/min
Vitesse d'avance auto | 0.001 ~ 2000 mm/min | 0.001 ~ 2000 mm/min
Incrément min | 0.001 mm | 0.001 mm

Moteurs | Broche meule | 3.75 kW (5.5 kW) | 3.75 kW (5.5 kW)
Moteur broche travail (servo) | 0.85 kW (servo) | 1.3 kW (servo)
Avance X (servo) | 1.5 kW | 1.5 kW
Avance Z (servo) | 1.5 kW | 1.5 kW
Pompe lubrification | 0.075 kW | 0.075 kW
Pompe lubrification broche meule | 0.18 kW | 0.18 kW
Pompe liquide de refroidissement | 0.18 kW | 0.18 kW

Capacités réservoirs | Huile lubrification broche meule | 18 L | 18 L
Réservoir huile lubrification | 15 L | 15 L

Machine | Dimensions (L x l x H) | 3490 x 1869 x 2200 mm | 3490 x 1869 x 2200 mm
Poids net | 2600 kg | 2800 kg
Hauteur du centre (sol au pointe) | 1095 mm | 1145 mm

Les spécifications et dimensions peuvent être modifiées sans préavis.

ACCESSOIRES STANDARD

• Meule et bride x 1 jeu
• Pointe carbure (2 pcs/jeu) x 1 jeu
• Porte-outil diamant (monté sur poupée) x 1 jeu
• Système électrique x 1 jeu
• Système de lubrification x 1 jeu
• Système de refroidissement x 1 jeu
• Lampe de travail x 1 jeu
• Outils (tampon de mise à niveau) et boîte à outils x 1 jeu

ACCESSOIRES OPTIONNELS

• Dispositif pour rectification intérieure (incl. broche et variateur G.W.)
• Poupée hydraulique
• Dispositif d'entraînement à came
• Supports de pièce 2 pcs/jeu
• Repose-pièce 2 points
• Repose-pièce 3 points
• Mandrin 3 mors
• Mandrin 4 mors
• Meule de rechange et bride
• Dispositif de dressage à rouleau diamant (connexion par bride)
• Table d'équilibrage et arbre
• Équilibreur automatique de meule
• Palpeur de contact
• Jauge automatique en process
• Capot semi-ouvrant
• Carrosserie entièrement fermée
• Séparateur magnétique de copeaux
• Filtre à bande
• Collecteur de brouillard d'huile

VIDÉO
Vidéo démonstration disponible couvrant la configuration en une touche, les opérations multi-étapes et la mesure par sonde (titre vidéo incluant la série T).

CARACTÉRISTIQUES / POINTS TECHNIQUES

• Rectifieuse cylindrique NC à 2 axes pour pièces à plusieurs diamètres (série T).
• Interface graphique par dialogue et programmation numérique avec exécution automatique des cycles de meulage et de dressage.
• Axes X/Z entraînés par vis à billes et servomoteurs avec incrément minimal 0,001 mm.
• Meule Ø405 x 50 x Ø127 mm, vitesse linéaire 33 m/sec.
• Course X 250 mm, course Z 830 mm ; avance rapide 6000 mm/min.
• Moteur principal 3,75 kW (option 5,5 kW) ; servomoteur de tête selon modèle.
• Système de lubrification hydrostatique et conception à rigidité renforcée pour précision et stabilité.
• Options de dressage, de mesure et de bridage variées, adaptées à la production industrielle ou aux pièces de haute précision.
