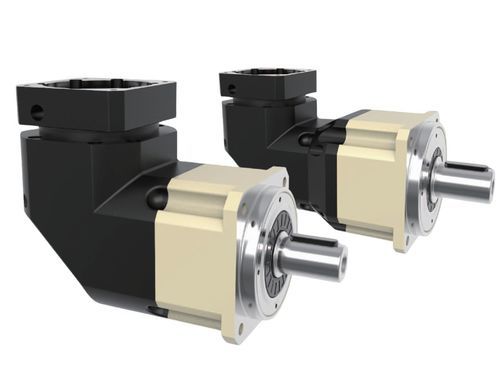

Servo-réducteur planétaire MYAR series
orthogonalcoaxialà arbre de sortie vertical

Servo-réducteur planétaire - MYAR series - Suzhou Honpine Precision Industry Co., Ltd. - orthogonal / coaxial / à arbre de sortie vertical
Servo-réducteur planétaire - MYAR series - Suzhou Honpine Precision Industry Co., Ltd. - orthogonal / coaxial / à arbre de sortie vertical
Servo-réducteur planétaire - MYAR series - Suzhou Honpine Precision Industry Co., Ltd. - orthogonal / coaxial / à arbre de sortie vertical - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Suzhou Honpine Precision Industry Co., Ltd.

Caractéristiques

Type
planétaire
Orientation des axes
coaxial, orthogonal
Type d'arbre
à arbre plein, à arbre de sortie vertical, bride robot
Couple
200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 500 - 1000 Nm, 10 - 20 Nm, 1000 - 5000 Nm
Montage
à montage sur bride, à pattes, pendulaire
Construction
compact, à bride
Nombre d'étages
mono-étagé, multi-étagé
Performance
haute précision, à jeu réduit, de précision, fort couple, de haute rigidité, haute performance, à haut rendement, pour fortes charges, sans entretien, silencieux, à haute vitesse, sans jeu, haute capacité
Applications
pour l'industrie agroalimentaire, pour servomoteur, pour transmission, pour applications industrielles, pour table rotative, pour machine-outil, pour appareil médical, machine, pour automatisme, pour la robotique, pour machine de découpe, pour machine alimentaire, pour applications lourdes, pour machine d'emballage, pour machine d'impression, pour arbre
Autres caractéristiques
de haute qualité, sur mesure, à embase, IP65
Vitesse de rotation

Max: 10 000 rpm
(62 831,8531 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Jeu

Max: 0 rad

Min: 0 rad

Rapport de réduction

Max: 200 unit

Min: 3 unit

Poids

Max: 83 kg
(182,98 lb)

Min: 0,9 kg
(1,98 lb)

Description

Présentation
La série HONPINE MYAR de réducteurs planétaires de précision est conçue pour les applications de contrôle du mouvement industriel, offrant un compromis maîtrisé entre précision, rendement et possibilités de configuration. Disponible en sept tailles de carters (42–220 mm), rapports 1 étage 3:1–20:1 et versions multi-étages jusqu’à 200:1. Couple nominal de sortie de l’ordre de 14 à 2 000 Nm. Options de jeu et rendement de transmission élevés rendent la série adaptée aux servomoteurs, à l’automatisation, aux CNC, à l’emballage, aux convoyeurs, à l’impression et aux systèmes OEM.

Spécifications clés (sélection)
  • Tailles de carter : 42, 60, 90, 115, 142, 180, 220 mm.
  • Rapports : 1 étage 3:1–20:1 ; multi-étages jusqu’à 200:1 (selon configuration).
  • Couple de sortie nominal : ~14–2 000 Nm (selon modèle et rapport).
  • Couple de sortie maximal : jusqu’à ≈3× le couple nominal (dépend de la taille).
  • Rendement : jusqu’à ≤95% (1 étage) ; jusqu’à ≤92% (2 étages selon plage).
  • Grades de jeu : P0 (ultra-précis) ≤2 arcmin (pour certains 1 étage) ; P1/P2 disponibles.
  • Vitesses d’entrée (exemples) : MYAR042/MYAR060 jusqu’à 5 000 tr/min (nominal) / 10 000 tr/min (max); les grandes tailles ont des limites plus basses (voir fiche).
  • Protection : IP65 ; lubrification : graisse synthétique ; température d’utilisation : -10℃ à +90℃.


Applications typiques
  • Servomoteurs et commandes de mouvement
  • Automatisation industrielle et robotique
  • Machines-outils CNC
  • Équipements d’emballage et d’impression
  • Systèmes de convoyage et de manutention
  • Intégrations OEM


Installation & maintenance
  • Montage : toute orientation possible.
  • Niveaux sonores (n₁ = 3000 tr/min) : ≈ ≤61–74 dB selon la taille.
  • Masses représentatives (1 étage) : MYAR042 ≈0,9 kg … MYAR220 ≈83 kg ; les versions 2 étages sont plus lourdes.
  • Rigidité torsionnelle et charges radiales/axiales admissibles : dépendant de la taille — consulter le tableau pour le dimensionnement.
  • Durée de vie de référence : ≈20 000 h (selon conditions d’utilisation).


Options & commande
  • Choix de grades de jeu (P0/P1/P2), nombre d’étages et rapports sur demande.
  • Sélectionner taille, configuration et grade de jeu en fonction de l’inertie moteur, du couple et des exigences de précision.
  • Pour la sélection finale, se référer à la fiche technique complète détaillant couple, inertie, charges et vitesses par modèle.
