Renvoi d'angle à couple conique NDVR series
orthogonal90°à flasque

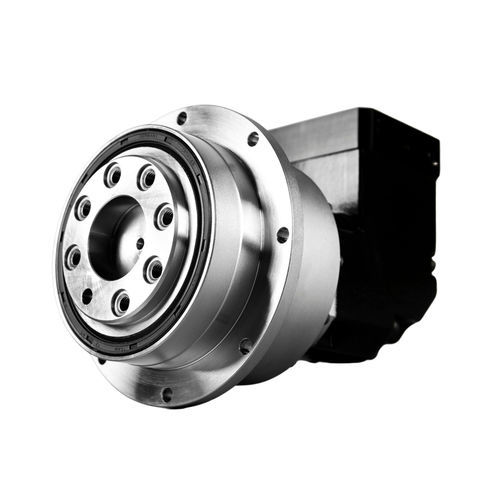

Renvoi d'angle à couple conique - NDVR series - Suzhou Honpine Precision Industry Co., Ltd. - orthogonal / 90° / à flasque
Renvoi d'angle à couple conique - NDVR series - Suzhou Honpine Precision Industry Co., Ltd. - orthogonal / 90° / à flasque
Renvoi d'angle à couple conique - NDVR series - Suzhou Honpine Precision Industry Co., Ltd. - orthogonal / 90° / à flasque - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Technologie
à couple conique
Construction
orthogonal, 90°, à flasque
Autres caractéristiques
de précision, sans entretien, compact, silencieux

Description

Introduction Le réducteur planétaire à angle droit haute capacité de charge est un système de transmission planétaire avec une disposition verticale à 90 degrés entre les arbres d'entrée et de sortie, tous deux positionnés sur le même plan. L'extrémité de sortie est équipée d'une plaque à bride. La transmission de puissance et la réduction de vitesse sont réalisées grâce à un engrènement multi-étages. Son design compact et efficace en termes d'espace le rend idéal pour les applications industrielles générales avec des contraintes spatiales ou nécessitant une orientation d'entrée-sortie verticale, particulièrement adapté aux machines-outils nécessitant une haute résistance aux moments de renversement. Caractéristiques - Sortie à plaque à bride : L'extrémité de sortie est conçue comme une plaque à bride plate pour un montage sécurisé. - Configuration d'entrée-sortie à 90 degrés : La disposition perpendiculaire des arbres optimise l'utilisation de l'espace et redirige le couple de sortie. - Engrenages hélicoïdaux et coniques à haute efficacité : Utilise des engrenages hélicoïdaux combinés à un ensemble d'engrenages coniques intégrés, maintenant une efficacité supérieure à 90 % dans la transmission multi-étages. - Haute précision et faible jeu : Les engrenages rectifiés avec précision et un mécanisme de verrouillage de type collet minimisent le jeu à ≤2 minutes d'arc (1/30°), garantissant la conformité aux exigences de précision de positionnement des systèmes servo. - Capacité de charge exceptionnelle : L'engrènement multi-dents répartit les charges de manière uniforme. Les engrenages cémentés et trempés associés à des roulements à aiguilles permettent un couple de sortie allant jusqu'à plusieurs milliers de Nm et une résistance aux chocs supérieure. - Faible bruit et fonctionnement stable : La technologie brevetée de réduction du bruit et le design d'engrènement à dents hélicoïdales réduisent le bruit opérationnel tout en assurant une performance fluide et sans vibrations. - Longévité et conception sans entretien : Des joints de haute qualité et une lubrification permanente assurent une durée de vie des engrenages dépassant 20 000 heures, même dans des environnements difficiles avec des températures élevées ou une exposition à la poussière. Spécifications - Couple de sortie nominal : Nm - Numéro de segment : simple, double - Ratio : 4, 5, 7, 8, 10, 14, 16, 20, 25, 35, 40, 50, 60, 70, 80, 90, 100, 140, 160, 200 - Couple d'accélération maximal : 1,8 fois le couple de sortie nominal - Couple d'arrêt d'urgence : 3 fois le couple de sortie nominal - Vitesse d'entrée nominale : jusqu'à 5000 tr/min - Vitesse d'entrée maximale : jusqu'à 10000 tr/min - Jeu ultrapréci : ≤2 minutes d'arc - Jeu précis : ≤4 minutes d'arc - Jeu standard : ≤6 minutes d'arc - Rigidité torsionnelle : Nm/minute d'arc - Force radiale maximale : N - Force axiale maximale : N - Moment de basculement : Nm - Durée de vie : 20000 heures (fonctionnement continu 10000 heures) - Efficacité : ≥95 % (étage simple), ≥92 % (étage double) - Poids : kg - Température de fonctionnement : -10℃-90℃ - Lubrification : Graisse synthétique - Classe de protection : IP65 - Position de montage : Toute direction - Niveau de bruit : ≤74 dB(A) Tags : réducteur planétaire de précision, réducteur planétaire haute précision, réducteur planétaire miniature, mini réducteur planétaire, petit réducteur planétaire, réducteur planétaire à angle droit, réducteur planétaire compact, réducteur planétaire compact, engrenage planétaire compact, ensemble d'engrenages planétaires petits, moteur à engrenages planétaires petits, fournisseurs de petits réducteurs planétaires Caractéristiques techniques / Fonctionnalités : - Disposition verticale des arbres d'entrée/sortie à 90 degrés - Sortie à plaque à bride pour un montage sécurisé - Engrènement multi-étages pour la transmission de puissance et la réduction de vitesse - Ensemble d'engrenages hélicoïdaux et coniques, efficacité >90% - Jeu ≤2 minutes d'arc (ultrapréci), ≤4 minutes d'arc (précis), ≤6 minutes d'arc (standard) - Couple de sortie : jusqu'à plusieurs milliers de Nm - Durée de vie : >20 000 heures - Classe de protection : IP65 - Température de fonctionnement : -10℃ à 90℃ - Lubrification : Graisse synthétique - Montage : Toute direction - Niveau de bruit : ≤74 dB(A)
