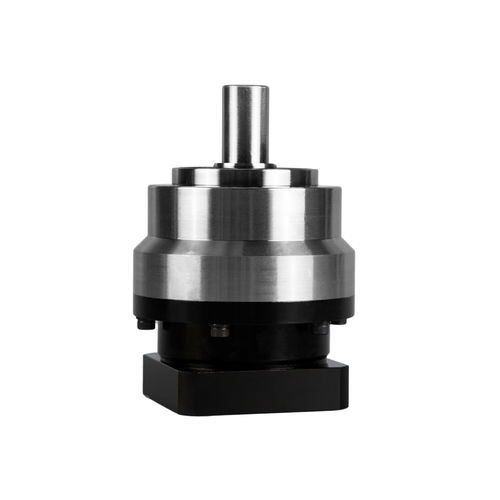

Réducteur planétaire NE series

à couple coniqueà engrenage hélicoïdalorthogonal

Introduction du produit Le réducteur planétaire à bride circulaire avec sortie d'arbre est un système de transmission à engrenages planétaires avec une disposition verticale à 90 degrés entre les arbres d'entrée et de sortie, tous deux positionnés sur le même plan. Le réducteur est doté d'un boîtier circulaire et d'une bride de sortie circulaire. La transmission de puissance et la réduction de vitesse sont réalisées grâce à un engrènement multi-étages. Son design compact et efficace en termes d'espace le rend idéal pour les applications industrielles générales avec des contraintes spatiales ou nécessitant une orientation d'entrée-sortie verticale. Caractéristiques - Design de boîtier et de bride circulaire : Le boîtier du réducteur et la bride de sortie adoptent une structure circulaire. Les vis sont fixées verticalement vers le bas depuis le haut, et des brides supplémentaires peuvent être personnalisées à l'extrémité de sortie circulaire pour répondre aux exigences spécifiques des clients. - Configuration d'entrée-sortie à 90 degrés : La disposition perpendiculaire des arbres optimise l'utilisation de l'espace et redirige le couple de sortie. - Engrenages hélicoïdaux et coniques à haute efficacité : Utilise des engrenages hélicoïdaux combinés à un ensemble d'engrenages coniques intégrés, maintenant une efficacité supérieure à 90 % dans la transmission multi-étages. - Précision ultra-élevée et faible jeu : Les engrenages rectifiés avec précision et un mécanisme de verrouillage de type collet minimisent le jeu à ≤2 minutes d'arc (1/30 de degré), répondant aux exigences strictes de précision de positionnement des systèmes servo. - Capacité de charge exceptionnelle : Le design d'engrènement multi-dents répartit les charges de manière uniforme. Les engrenages cémentés et trempés associés à des roulements à aiguilles fournissent un couple de sortie allant jusqu'à plusieurs milliers de Nm et une résistance aux chocs exceptionnelle. - Réduction du bruit et stabilité sans vibrations : L'architecture brevetée de réduction du bruit et la technologie d'engrènement par roulement de dents hélicoïdales réduisent le bruit opérationnel à des niveaux minimaux tout en assurant des performances fluides et sans vibrations. - Durabilité prolongée et entretien nul : Les joints de qualité supérieure et la technologie de lubrification à vie garantissent une durée de vie des engrenages dépassant 20 000 heures, même dans des environnements extrêmes avec des températures élevées ou une forte exposition à la poussière. Spécifications - Couple de sortie nominal : NE070 : 50 Nm, NE090 : 120 Nm, NE120 : 190 Nm, NE155 : 320 Nm, NE205 : 550 Nm, NE235 : 1080 Nm - Couple d'accélération maximal : 1,8 fois le couple de sortie nominal - Couple d'arrêt d'urgence : 3 fois le couple de sortie nominal - Vitesse d'entrée nominale : 5000 tr/min (NE070), 4000 tr/min (NE090, NE120), 3000 tr/min (NE155, NE205), 2000 tr/min (NE235) - Vitesse d'entrée maximale : 10000 tr/min (NE070), 8000 tr/min (NE090, NE120), 6000 tr/min (NE155, NE205), 4000 tr/min (NE235) - Jeu ultra-précis : ≤1 minute d'arc (NE090, NE120, NE155, NE205, NE235) - Jeu précis : ≤3 minutes d'arc - Jeu standard : ≤5 minutes d'arc - Rigidité torsionnelle : NE070 : 8 Nm/min d'arc, NE090 : 14 Nm/min d'arc, NE120 : 27 Nm/min d'arc, NE155 : 52 Nm/min d'arc, NE205 : 148 Nm/min d'arc, NE235 : 305 Nm/min d'arc - Force radiale maximale : NE070 : 1730 N, NE090 : 3250 N, NE120 : 7000 N, NE155 : 9600 N, NE205 : 14500 N, NE235 : 27800 N - Force axiale maximale : NE070 : 865 N, NE090 : 1625 N, NE120 : 3500 N, NE155 : 4800 N, NE205 : 7250 N, NE235 : 13900 N - Moment de basculement : NE070 : 77 Nm, NE090 : 152 Nm, NE120 : 325 Nm, NE155 : 530 Nm, NE205 : 920 Nm, NE235 : 1840 Nm - Durée de vie : 20000 heures (fonctionnement continu 10000 heures) - Efficacité : ≥97 % (rapport 3~10), ≥94 % (rapport 15~100) - Poids : NE070 : 1,4 kg, NE090 : 3,3 kg, NE120 : 6,9 kg, NE155 : 13,0 kg, NE205 : 31,0 kg, NE235 : 48,0 kg - Température de fonctionnement : -10℃-90℃ - Lubrification : Graisse synthétique - Classe de protection : IP65 - Position de montage : Toute direction - Niveau de bruit (N1=3000 tr/min, sans charge) : ≤58 dB(A) (NE070), ≤60 dB(A) (NE090), ≤63 dB(A) (NE120), ≤65 dB(A) (NE155), ≤67 dB(A) (NE205), ≤70 dB(A) (NE235) Tags : réducteur planétaire de précision, réducteur planétaire servo, réducteur planétaire industriel, réducteur planétaire haute précision, réducteur planétaire miniature, mini réducteur planétaire, réducteur haute précision Caractéristiques techniques / Spécifications - Disposition verticale des arbres d'entrée-sortie à 90 degrés - Boîtier circulaire et bride de sortie - Engrènement multi-étages pour la transmission de puissance et la réduction de vitesse - Design compact et peu encombrant - Engrenages hélicoïdaux et coniques à haute efficacité - Précision ultra-élevée, faible jeu (≤2 minutes d'arc) - Capacité de charge exceptionnelle (couple de sortie jusqu'à plusieurs milliers de Nm) - Réduction du bruit et fonctionnement sans vibrations - Durabilité prolongée (durée de vie >20 000 heures) - Classe de protection : IP65 - Température de fonctionnement : -10℃ à 90℃ - Lubrification : Graisse synthétique - Position de montage : Toute direction
