Réducteur planétaire ND series
à engrenage hélicoïdalcoaxialà arbre plein

Réducteur planétaire - ND series - Suzhou Honpine Precision Industry Co., Ltd. - à engrenage hélicoïdal / coaxial / à arbre plein

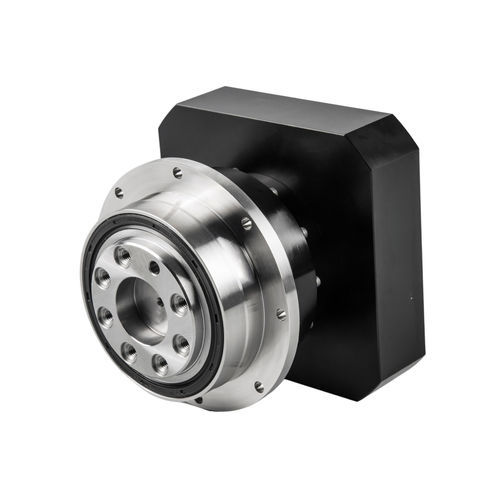

Réducteur planétaire - ND series - Suzhou Honpine Precision Industry Co., Ltd. - à engrenage hélicoïdal / coaxial / à arbre plein
Réducteur planétaire - ND series - Suzhou Honpine Precision Industry Co., Ltd. - à engrenage hélicoïdal / coaxial / à arbre plein - image - 2
Réducteur planétaire - ND series - Suzhou Honpine Precision Industry Co., Ltd. - à engrenage hélicoïdal / coaxial / à arbre plein - image - 3
Réducteur planétaire - ND series - Suzhou Honpine Precision Industry Co., Ltd. - à engrenage hélicoïdal / coaxial / à arbre plein - image - 4
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
planétaire, à engrenage hélicoïdal
Orientation des axes
coaxial
Type d'arbre
à arbre plein
Couple
20 - 50 Nm, 100 - 200 Nm, 200 - 500 Nm, 50 - 100 Nm, 500 - 1000 Nm
Montage
à montage sur bride
Nombre d'étages
mono-étagé, multi-étagé
Performance
haute précision, à jeu réduit, sans entretien, haute capacité
Applications
pour robots, pour applications industrielles, pour machines
Autres caractéristiques
de haute qualité, IP65
Vitesse de rotation

Min: 2 000 rpm
(12 566,37 rad.min-1)

Max: 10 000 rpm
(62 831,85 rad.min-1)

Poids

Min: 0,7 kg
(1,54 lb)

Max: 124,5 kg
(274,48 lb)

Description

Introduction du produit Le réducteur planétaire à sortie à bride est un dispositif de transmission de précision qui combine un système de transmission à engrenages planétaires avec une structure de sortie à bride. Ses composants principaux comprennent un pignon solaire, des engrenages planétaires et une couronne interne, réalisant la transmission de puissance par l'engrènement d'engrenages à un ou plusieurs étages. La bride, servant de composant de connexion critique, présente un design circulaire avec des roulements de haute précision intégrés, offrant une surface de contact accrue et un support de montage stable. Compatible avec des sources d'énergie telles que les servomoteurs et les moteurs pas à pas, ce réducteur est largement utilisé dans les équipements de précision tels que les machines-outils CNC, les robots industriels, les lignes de production automatisées et les applications aérospatiales. Caractéristiques - Sortie à bride avec roulements de haute précision : Équipé de roulements de haute précision, le design de sortie à bride offre une surface de contact élargie, un support de montage stable, une précision de positionnement améliorée, une rigidité en traction supérieure et une résistance au couple exceptionnelle. - Transmission à engrenages hélicoïdaux pour une efficacité accrue : L'engrènement complet des engrenages hélicoïdaux assure une efficacité de transmission supérieure : jusqu'à 97-98% pour une configuration à un étage et maintenue au-dessus de 90% pour les configurations à plusieurs étages. - Haute précision et faible jeu : La technologie de rectification de précision combinée à un mécanisme de serrage à collet minimise le jeu à ≤1 arcmin (1/60°), répondant aux exigences strictes de précision de positionnement pour les systèmes servo. - Conception monolithique pour une rigidité accrue : Le porte-planétaire intégré, la couronne interne et le pignon solaire éliminent les points de rivetage secondaires, assurant une intégrité structurelle inégalée. - Haute capacité de charge : L'engrènement multi-dents distribue les charges efficacement. Avec des engrenages cémentés/trempés et des roulements à aiguilles, le réducteur délivre un couple de sortie allant jusqu'à des milliers de N·m et une résistance aux chocs exceptionnelle. - Réduction du bruit et stabilité opérationnelle : L'architecture brevetée d'amortissement du bruit et l'engrènement par roulement de flanc de dent hélicoïdal réduisent le bruit de fonctionnement à ≤65 dB tout en assurant une douceur sans vibrations. - Durabilité et fonctionnement sans entretien : Des joints de qualité supérieure et une technologie de lubrification permanente prolongent la durée de vie à plus de 20 000 heures, même dans des environnements difficiles avec des températures élevées ou une contamination particulaire. Spécifications - Couple d'accélération maximal : 1,8 fois le couple de sortie nominal - Couple d'arrêt d'urgence : 3 fois le couple de sortie nominal - Vitesse d'entrée nominale : jusqu'à 5000 tr/min (varie selon le modèle) - Vitesse d'entrée maximale : jusqu'à 10000 tr/min (varie selon le modèle) - Jeu ultra-précis : ≤1 arcmin (segment unique), ≤3 arcmin (double segment) - Jeu précis : ≤3 arcmin (simple), ≤5 arcmin (double) - Jeu standard : ≤5 arcmin (simple), ≤7 arcmin (double) - Rigidité en torsion : jusqu'à 1421 Nm/arcmin (varie selon le modèle) - Force radiale maximale : jusqu'à 58000 N (varie selon le modèle) - Force axiale maximale : jusqu'à 59000 N (varie selon le modèle) - Moment de basculement : jusqu'à 8500 Nm (varie selon le modèle) - Durée de vie : 20000 heures (fonctionnement continu 10000 heures) - Efficacité : ≥97% (simple), ≥94% (double) - Poids : de 0,7 kg à 124,5 kg (varie selon le modèle) - Température de fonctionnement : -30℃ à 90℃ - Lubrification : Graisse synthétique - Classe de protection : IP65 - Position de montage : Toute direction - Niveau de bruit : ≤73 dB(A) (varie selon le modèle et la vitesse)
