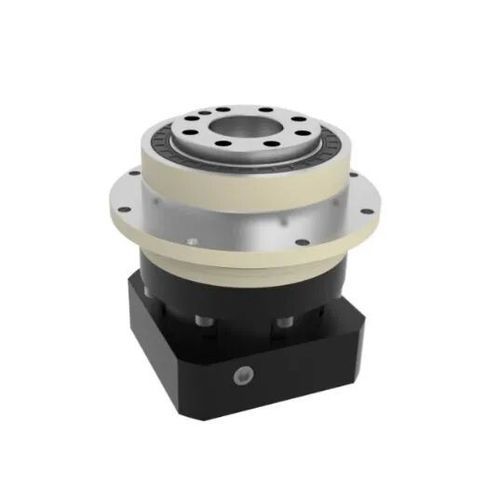

Réducteur planétaire MYD series

coaxialbride robot10 - 20 Nm

Introduction
Le réducteur planétaire de précision HONPINE MYD Series présente une sortie à bride à haute rigidité pour les applications de motion control nécessitant une précision de positionnement exceptionnelle, une transmission de couple élevée et une fiabilité à long terme. Disponible en sept tailles (47 mm–255 mm) et une large plage de rapports, il convient aux robots industriels, machines CNC, lignes automatisées et équipements de découpe laser.

Description fonctionnelle
Un jeu ultra-faible et une rigidité en torsion élevée assurent une excellente répétabilité et un mouvement fluide et précis. Jeu P0 mono-étage ≤1 minute d'arc ; P0 bi-étage ≤3 minutes d'arc. Configurations adaptées aux servomoteurs et aux articulations robotiques, couple nominal de 14 Nm à 2000 Nm et couple maximal jusqu'à 3× le nominal.

Résumé des spécifications (données clés)

• Série : HONPINE MYD Series
• Tailles : MYD047, MYD064, MYD090, MYD110, MYD140, MYD200, MYD255 (47–255 mm)
• Plage de rapports : 4:1–100:1
• Couple nominal de sortie : 14 Nm–2000 Nm (selon modèle)
• Couple maximal de sortie : jusqu'à 3× le nominal
• Vitesse d'entrée nominale : typ. jusqu'à 5 000 tr/min pour les petites tailles ; plus faible pour les grandes
• Vitesse d'entrée maximale : jusqu'à 10 000 tr/min (selon modèle)
• Niveaux de jeu : P0 ≤1' (mono-étage) ; ≤3' (bi-étage). P1/P2 disponibles selon modèle
• Rendement : mono-étage ≥97 % ; configurations courantes bi-étage ≥94 %
• Température de fonctionnement : -10 °C à +90 °C
• Lubrification : graisse synthétique (lubrifié en usine)
• Indice de protection : IP65
• Poids typiques (1 étage) : 0,7 kg–56,1 kg ; (2 étages) : 1,0 kg–70,4 kg
• Niveau sonore (n1 = 3000 rpm) : env. ≤56 dB à ≤70 dB selon la taille

Modèles et choix
Les modèles MYD047–MYD255 couvrent l'ensemble des plages de couple et de rapport ; consultez le tableau de spécifications détaillé sur la fiche produit pour les valeurs par modèle de rigidité en torsion, charges admissibles, moment de flexion et vitesses/torques exacts.

Applications

• Robots industriels (articulations, axes)
• Machines-outils CNC (axes haute précision)
• Lignes de production automatisées
• Équipements de découpe laser et machines de fabrication de précision
