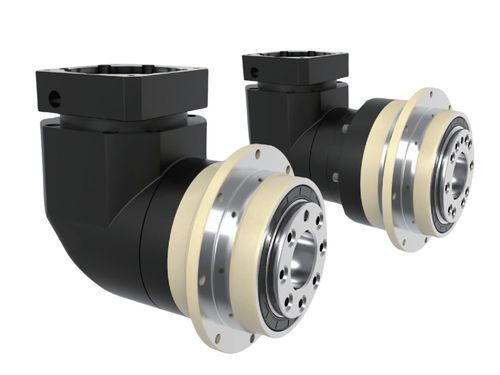

Réducteur planétaire MYDR seriescoaxialorthogonalà arbres parallèles
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- planétaire
- Orientation des axes
- coaxial, orthogonal, à arbres parallèles
- Type d'arbre
- à arbre creux, à arbre plein, à arbre cannelé, à arbre à pignon, à arbre de sortie vertical, bride robot, multi-axe
- Couple
- 200 - 500 Nm, 100 - 200 Nm, 20 - 50 Nm, 50 - 100 Nm, 500 - 1000 Nm, 1 - 2 kNm, 1000 - 5000 Nm
- Montage
- à montage sur bride, pendulaire, à pattes
- Construction
- compact, à bride, creux
- Nombre d'étages
- mono-étagé, bi-étagé
- Performance
- haute performance, de précision, à haut rendement, silencieux, fort couple, à jeu réduit, sans jeu, pour fortes charges, de haute rigidité, sans entretien, haute puissance, haute capacité, à haute vitesse
- Applications
- pour équipement de manutention, d'orientation d'éolienne, pour transmission à roue et chenille, pour presse à injecter, pour applications téléphériques, pour machine d'emballage, pour l'industrie chimique, pour applications de broyage, pour aérateur, pour chariot, pour machine à papier, pour cuve de clarification, pour table rotative, pour presse à rouleaux, pour machine à cintrer et à redresser, pour l'industrie métallurgique, pour transmission par chaîne et courroie, pour servomoteur, pour applications industrielles, pour environnements sévères, pour fûts, pour excavateur, pour appareil médical, pour machine d'impression, pour laminoir à chaud réversible, pour la production d’électricité, pour escalator, pour tour de refroidissement, pour machine-outil, pour pompe, pour véhicules, pour tour, pour hydrapulper, pour automatisme, d'outil, pour applications marines, pour accouplement moteur, pour commande de rotation, pour moteur électrique, pour l'industrie du caoutchouc, pour antenne, pour broyeur, machine, pour l'industrie agroalimentaire, pour fonctionnement continu, pour ascenseur, pour bobineuse, pour applications minières, pour centrifugeuse, pour mélangeur, pour laminoir, pour agitateur, pour convoyeur, pour convoyeur, pour la robotique, d'entraînement, de profilés, pour l'industrie pétrochimique, pour éolienne, pour équipement de télécommunications, pour parasol de grande taille, pour broyeur vertical, pour applications de levage, pour l'industrie du papier, pour textiles, pour l'industrie du ciment, pour applications lourdes, pour l'industrie du sucre, pour moteur DC, pour applications aéronautiques, pour porte, pour machine de découpe, pour roue, pour l'industrie de la plasturgie, pour produits pharmaceutiques, pour actionneur, pour grues, pour treuil, pour machine de mesure tridimensionnelle, pour engin, pour machine de tréfilage de cordes, pour écran de protection solaire de grande taille, pour extrudeuse, pour entraînement pignon-crémaillère, pour machine alimentaire, pour broyage, pour équipements miniers, pour automobile, pour variateur, pour réglage de niveau, pour installation de traitement des eaux usées, pour élévateurs à godet, pour système de levage, pour machine de soudage, pour AGV
- Autres caractéristiques
- à transmission mécanique, de haute qualité, sur mesure, avec adaptateur moteur, vertical, IP65
- Vitesse de rotation
Max: 10 000 rpm
(62 831,8531 rad.min-1)Min: 2 000 rpm
(12 566,3706 rad.min-1)- Jeu
Max: 0 rad
Min: 0 rad
- Rapport de réduction
Max: 200 unit
Min: 4 unit
- Poids
Max: 85,9 kg
(189,38 lb)Min: 1,1 kg
(2,43 lb)
Description
Introduction
Le HONPINE MYDR Series est un réducteur planétaire de précision à sortie bride haute rigidité, offrant une large plage de rapports de réduction, une grande capacité de couple et des performances de transmission fiables pour les systèmes de contrôle de mouvement industriels. Disponible en sept tailles (47 mm à 255 mm), la série propose des rapports de 4:1 à 200:1 et un couple nominal de sortie de 14 Nm à 2 000 Nm. Les classes de jeu comprennent ≤2 arcmin en option ultra‑précise (P0) pour certains modèles un étage et ≤4 arcmin pour certaines configurations deux étages.
Points clés
Sélection du modèle / Série disponible
Série : MYDR (MYDR047, MYDR064, MYDR090, MYDR110, MYDR140, MYDR200, MYDR255). Les rapports et le nombre d'étages permettent d'obtenir des rapports compris entre 4 et 200 (rapports disponibles selon le nombre d'étages et le modèle).
Spécifications (lignes du tableau ; colonnes séparées par " | ")
Spécification | Unité | Étages | Rapport de réduction¹ | MYDR047 | MYDR064 | MYDR090 | MYDR110 | MYDR140 | MYDR200 | MYDR255
Couple nominal de sortie T₂N | Nm | 1 | 4 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 5 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 6 | - | 55 | 150 | 310 | 600 | - | -
| | | 7 | 19 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 8 | 17 | 48 | 130 | 270 | 560 | 1,000 | 1,600
| | | 10 | 14 | 60 | 160 | 330 | 650 | 520 | 1,220
| | | 14 | - | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 20 | - | 40 | 100 | 230 | 450 | 520 | 1,220
| | 2 | 20 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 25 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 35 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 40 | 22 | 48 | 130 | 270 | 560 | 1,200 | 2,000
| | | 50 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 60 | - | 55 | 150 | 310 | 600 | - | -
| | | 70 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 80 | - | 48 | 130 | 270 | 560 | 一 | 一
| | | 100 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 120 | - | - | - | 150 | 310 | 600 | - | 一
| | | 140 | - | - | - | 140 | 300 | 550 | 1,100 | 1,800
| | | 160 | - | - | - | 120 | 260 | 500 | - | -
| | | 200 | - | - | - | 100 | 230 | 450 | 520 | 1,220
Couple maximal de sortie T₂B | Nm | 12 | 4~200 | 3 × couple nominal de sortie (selon configuration)
Vitesse d'entrée nominale n₁ | tr/min | 12 | 4~200 | MYDR047: 5,000; MYDR064: 5,000; MYDR090: 4,000; MYDR110: 4,000; MYDR140: 3,000; MYDR200: 3,000; MYDR255: 2,000
Vitesse d'entrée maximale n₁B | tr/min | 12 | 4~200 | MYDR047: 10,000; MYDR064: 10,000; MYDR090: 8,000; MYDR110: 8,000; MYDR140: 6,000; MYDR200: 6,000; MYDR255: 4,000
Jeu ultra‑précis (P0) | minute d'arc | 1 | 4~20 | MYDR090–MYDR255: ≤2 (selon configuration) ; 2‑étages ≤4
Jeu de précision (P1) | minute d'arc | 1 | 4~20 | ≤4 (selon modèle) ; 2‑étages ≤7
Jeu standard (P2) | minute d'arc | 1 | 4~20 | ≤6 (selon modèle) ; 2‑étages ≤9
Rigidité torsionnelle | | 12 | 4~200 | 7 / 13 / 31 / 82 / 151 / 440 / 1,006 (selon taille MYDR047→MYDR255)
Moment de flexion maximal M₂KB² | Nm | 12 | 4~200 | 42.5 / 125 / 235 / 430 / 1,300 / 3,064 / 5,900
Charge radiale admissible F₂rB² | N | 12 | 4~200 | 1,080 / 2,110 / 2,310 / 4,800 / 6,200 / 5,450 / 10,600
Durée de vie | h | 12 | 4~200 | 20,000* (typique, conditions nominales)
Rendement η | % | 1 | 4~20 | ≥95% (un étage) ; ≥92% (multi‑étages)
Poids | kg | 1 | 4~20 | 1.1 | 2.1 | 5.9 | 10.5 | 21.9 | 50.9 | 85.4
Température de fonctionnement | ℃ | 12 | 4~200 | -10℃ ~ +90℃
Lubrification | | 12 | 4~200 | Graisse synthétique
Classe de protection | | 12 | 4~200 | IP65
Position de montage | | 12 | 4~200 | Orientations de montage flexibles (voir documentation)
Niveau sonore (n₁ = 3000 tr/min) | dB | 12 | 4~200 | ≤61 / ≤63 / ≤65 / ≤68 / ≤70 / ≤72 / ≤74 (selon taille)
Caractéristiques / applications
Le HONPINE MYDR Series est un réducteur planétaire de précision à sortie bride haute rigidité, offrant une large plage de rapports de réduction, une grande capacité de couple et des performances de transmission fiables pour les systèmes de contrôle de mouvement industriels. Disponible en sept tailles (47 mm à 255 mm), la série propose des rapports de 4:1 à 200:1 et un couple nominal de sortie de 14 Nm à 2 000 Nm. Les classes de jeu comprennent ≤2 arcmin en option ultra‑précise (P0) pour certains modèles un étage et ≤4 arcmin pour certaines configurations deux étages.
Points clés
- Sortie sur bride haute rigidité pour montage direct
- Large plage de rapports : 4:1 à 200:1 (configurations mono- et multi‑étages)
- Sept tailles : MYDR047, MYDR064, MYDR090, MYDR110, MYDR140, MYDR200, MYDR255
- Couple nominal : environ 14 Nm à 2 000 Nm selon modèle et rapport
- Classes de jeu : Ultra‑précis (P0) ≤2 arcmin ; Précision (P1) ; Standard (P2)
- Rendement élevé : ≥95 % (un étage) ; ≥92 % (multi‑étages)
- Graisse synthétique, indice de protection IP65
- Température d'utilisation : -10℃ à +90℃
Sélection du modèle / Série disponible
Série : MYDR (MYDR047, MYDR064, MYDR090, MYDR110, MYDR140, MYDR200, MYDR255). Les rapports et le nombre d'étages permettent d'obtenir des rapports compris entre 4 et 200 (rapports disponibles selon le nombre d'étages et le modèle).
Spécifications (lignes du tableau ; colonnes séparées par " | ")
Spécification | Unité | Étages | Rapport de réduction¹ | MYDR047 | MYDR064 | MYDR090 | MYDR110 | MYDR140 | MYDR200 | MYDR255
Couple nominal de sortie T₂N | Nm | 1 | 4 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 5 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 6 | - | 55 | 150 | 310 | 600 | - | -
| | | 7 | 19 | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 8 | 17 | 48 | 130 | 270 | 560 | 1,000 | 1,600
| | | 10 | 14 | 60 | 160 | 330 | 650 | 520 | 1,220
| | | 14 | - | 50 | 140 | 300 | 550 | 1,100 | 1,800
| | | 20 | - | 40 | 100 | 230 | 450 | 520 | 1,220
| | 2 | 20 | 19 | 48 | 130 | 270 | 560 | 1,100 | 1,700
| | | 25 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 35 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 40 | 22 | 48 | 130 | 270 | 560 | 1,200 | 2,000
| | | 50 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 60 | - | 55 | 150 | 310 | 600 | - | -
| | | 70 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 80 | - | 48 | 130 | 270 | 560 | 一 | 一
| | | 100 | 22 | 60 | 160 | 330 | 650 | 1,200 | 2,000
| | | 120 | - | - | - | 150 | 310 | 600 | - | 一
| | | 140 | - | - | - | 140 | 300 | 550 | 1,100 | 1,800
| | | 160 | - | - | - | 120 | 260 | 500 | - | -
| | | 200 | - | - | - | 100 | 230 | 450 | 520 | 1,220
Couple maximal de sortie T₂B | Nm | 12 | 4~200 | 3 × couple nominal de sortie (selon configuration)
Vitesse d'entrée nominale n₁ | tr/min | 12 | 4~200 | MYDR047: 5,000; MYDR064: 5,000; MYDR090: 4,000; MYDR110: 4,000; MYDR140: 3,000; MYDR200: 3,000; MYDR255: 2,000
Vitesse d'entrée maximale n₁B | tr/min | 12 | 4~200 | MYDR047: 10,000; MYDR064: 10,000; MYDR090: 8,000; MYDR110: 8,000; MYDR140: 6,000; MYDR200: 6,000; MYDR255: 4,000
Jeu ultra‑précis (P0) | minute d'arc | 1 | 4~20 | MYDR090–MYDR255: ≤2 (selon configuration) ; 2‑étages ≤4
Jeu de précision (P1) | minute d'arc | 1 | 4~20 | ≤4 (selon modèle) ; 2‑étages ≤7
Jeu standard (P2) | minute d'arc | 1 | 4~20 | ≤6 (selon modèle) ; 2‑étages ≤9
Rigidité torsionnelle | | 12 | 4~200 | 7 / 13 / 31 / 82 / 151 / 440 / 1,006 (selon taille MYDR047→MYDR255)
Moment de flexion maximal M₂KB² | Nm | 12 | 4~200 | 42.5 / 125 / 235 / 430 / 1,300 / 3,064 / 5,900
Charge radiale admissible F₂rB² | N | 12 | 4~200 | 1,080 / 2,110 / 2,310 / 4,800 / 6,200 / 5,450 / 10,600
Durée de vie | h | 12 | 4~200 | 20,000* (typique, conditions nominales)
Rendement η | % | 1 | 4~20 | ≥95% (un étage) ; ≥92% (multi‑étages)
Poids | kg | 1 | 4~20 | 1.1 | 2.1 | 5.9 | 10.5 | 21.9 | 50.9 | 85.4
Température de fonctionnement | ℃ | 12 | 4~200 | -10℃ ~ +90℃
Lubrification | | 12 | 4~200 | Graisse synthétique
Classe de protection | | 12 | 4~200 | IP65
Position de montage | | 12 | 4~200 | Orientations de montage flexibles (voir documentation)
Niveau sonore (n₁ = 3000 tr/min) | dB | 12 | 4~200 | ≤61 / ≤63 / ≤65 / ≤68 / ≤70 / ≤72 / ≤74 (selon taille)
Caractéristiques / applications
- Applications : automatisation industrielle, machines d’emballage, systèmes d’assemblage, convoyeurs, OEM exigeants
- Choisir la taille et le nombre d'étages selon couple nominal, inertie et charges admissibles
- Options de jeu pour exigences de précision de positionnement
- Consulter la documentation technique pour tolérances détaillées, procédures de maintenance et sélection finale
