Réducteur planétaire ND series
à engrenage hélicoïdalcoaxialà arbre plein

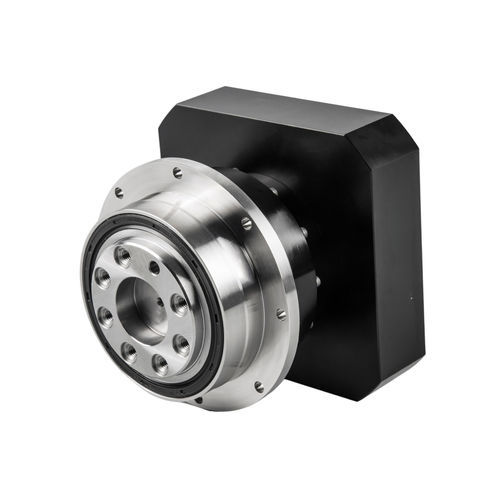

Réducteur planétaire - ND series - Suzhou Honpine Precision Industry Co., Ltd. - à engrenage hélicoïdal / coaxial / à arbre plein
Réducteur planétaire - ND series - Suzhou Honpine Precision Industry Co., Ltd. - à engrenage hélicoïdal / coaxial / à arbre plein
Réducteur planétaire - ND series - Suzhou Honpine Precision Industry Co., Ltd. - à engrenage hélicoïdal / coaxial / à arbre plein - image - 2
Réducteur planétaire - ND series - Suzhou Honpine Precision Industry Co., Ltd. - à engrenage hélicoïdal / coaxial / à arbre plein - image - 3
Réducteur planétaire - ND series - Suzhou Honpine Precision Industry Co., Ltd. - à engrenage hélicoïdal / coaxial / à arbre plein - image - 4
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
planétaire, à engrenage hélicoïdal
Orientation des axes
coaxial
Type d'arbre
à arbre plein
Couple
20 - 50 Nm, 100 - 200 Nm, 200 - 500 Nm, 50 - 100 Nm, 500 - 1000 Nm, 1 - 2 kNm
Construction
à bride
Nombre d'étages
mono-étagé, multi-étagé
Performance
de précision, haute précision, à haut rendement, à jeu réduit, sans entretien, fortes charges
Applications
pour transmission, pour robots, industriel, pour applications aéronautiques
Vitesse de rotation

Max: 10 000 rpm
(62 831,85 rad.min-1)

Min: 2 000 rpm
(12 566,37 rad.min-1)

Poids

Max: 124,5 kg
(274,48 lb)

Min: 0,7 kg
(1,54 lb)

Description

Introduction du produit Le réducteur à engrenages planétaires à sortie par bride est un dispositif de transmission de précision qui combine un système de transmission par engrenages planétaires avec une structure de sortie par bride. Ses principaux composants sont un planétaire, des engrenages planétaires et une couronne interne, qui assurent la transmission de la puissance par un engrenage à un ou plusieurs étages. La bride, qui sert de composant de connexion critique, présente une conception circulaire avec des roulements de haute précision intégrés, offrant une zone de contact améliorée et un support de montage stable. Compatible avec des sources d'alimentation telles que les servomoteurs et les moteurs pas à pas, ce réducteur est largement utilisé dans les équipements de précision des machines-outils à commande numérique, les robots industriels, les lignes de production automatisées et les applications aérospatiales.CaractéristiquesSortie à bride avec roulements de haute précision : Équipée de roulements de haute précision, la conception de la sortie à bride offre une zone de contact élargie, un support de montage stable, une précision de positionnement améliorée, une rigidité à la traction supérieure et une résistance à la torsion exceptionnelle.Transmission à engrenage hélicoïdal complet pour une efficacité accrue : L'engagement de tous les engrenages hélicoïdaux garantit une efficacité de transmission supérieure : jusqu'à 97-98% pour les configurations à un étage et maintenue à plus de 90% pour les configurations à plusieurs étages.Haute précision et faible jeu : la technologie de rectification de précision combinée à un mécanisme de serrage à pince minimise le jeu à ≤1 arcmin (1/60°), répondant aux exigences strictes de précision de positionnement pour les systèmes asservis.Conception monolithique pour une rigidité accrue : le support planétaire intégré, la couronne interne et le planétaire éliminent les points de rivetage secondaires, permettant d'atteindre une intégrité structurelle inégalée.Capacité de charge élevée : L'engrènement à plusieurs dents répartit efficacement les charges. Avec des engrenages cémentés/trempés et des roulements à aiguilles, le réducteur offre un couple de sortie pouvant atteindre des milliers de N-m et une résistance aux chocs exceptionnelle.Réduction du bruit et stabilité opérationnelle : L'architecture brevetée d'amortissement du bruit et l'engagement par roulement des flancs de dents hélicoïdales réduisent le bruit de fonctionnement à ≤65 dB tout en assurant une douceur sans vibration.Durabilité et fonctionnement sans entretien : Les joints d'étanchéité de qualité supérieure et la technologie de lubrification permanente prolongent la durée de vie à plus de 20 000 heures, même dans des environnements difficiles avec des températures élevées ou une contamination particulaire.SpécificationsTableau des paramètresNuméro de segmentRatioND047NDS064ND064NDS090ND090NDV110NDV140NDV200NDV255NDV285Couple nominal de sortie torqueNmsingle4224545110130280560110022003600525555514516034061013002200330072048481251303005601200200029008———95100250550110017002850101540409510022046095014001900double16224545110130280560110022003600202245451101302805601100200036002525606014516035061013002200330030—————————3100352050501251403105601200120030004018505011012028056012001800—5018555514516034061013002000330060——481251203005601200180029007018—4812512030056011001800290080———95100—————90——40951002504609501500220010015—409510022046095014001900Further les spécifications techniques et les détails sont disponibles dans les tableaux de spécifications complètes ci-dessus.Couple d'accélération maximal : 1,8 fois le couple de sortie nominalCouple d'arrêt d'urgence : 3 fois le couple de sortie nominalVitesse d'entrée nominale : jusqu'à 5000 tr/min (variable selon le modèle)Vitesse d'entrée maximale : jusqu'à 10000 tr/min (variable selon le modèle)Jeu ultra-précis : ≤1 arcmin (segment simple), ≤3 arcmin (segment double)Rigidité orsionnelle : jusqu'à 1421 Nm/arcmin (variable selon le modèle)Force radiale maximale : jusqu'à 58000 N (variable selon le modèle)Force axiale maximale : jusqu'à 59000 N (variable selon le modèle)Force axiale maximale : jusqu'à 10000 N (variable selon le modèle)Force axiale maximale : jusqu'à 10000 N (variable selon le modèle) force axiale : jusqu'à 59000 N (varie selon le modèle)Moment de basculement : jusqu'à 8500 Nm (varie selon le modèle)Durée de vie : 20000 h (fonctionnement continu 10000 h)Rendement : ≥97% (simple), ≥94% (double)Poids : jusqu'à 124,5 kg (varie selon le modèle)Température de fonctionnement : -30℃ à 90℃Lubrification : Graisse synthétiqueCatégorie de protection : IP65Position de montage : Toute directionNiveau sonore : ≤73 dB(A) (varie selon le modèle)

---
