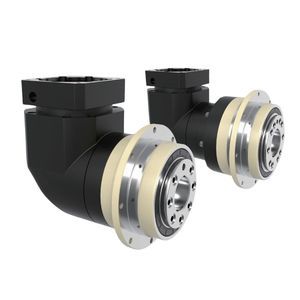

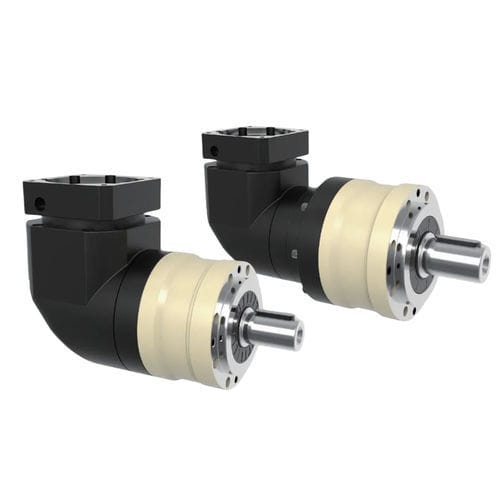

Servo-réducteur planétaire MYBR-E seriesorthogonalcoaxialà arbre de sortie vertical
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- planétaire
- Orientation des axes
- coaxial, orthogonal
- Type d'arbre
- à arbre plein, à arbre de sortie vertical, bride robot
- Couple
- 200 - 500 Nm, 100 - 200 Nm, 50 - 100 Nm, 20 - 50 Nm, 500 - 1000 Nm, 1 - 2 kNm
- Montage
- à montage sur bride, à pattes, pendulaire
- Construction
- compact, à bride
- Nombre d'étages
- mono-étagé, bi-étagé
- Performance
- de précision, à jeu réduit, fort couple, de haute rigidité, haute performance, à haut rendement, sans entretien, silencieux, à haute vitesse, haute capacité, pour fortes charges
- Applications
- machine, pour servomoteur, pour appareil médical, pour convoyeur, pour arbre, pour transmission, pour table rotative, pour applications industrielles, pour l'industrie agroalimentaire, pour machine-outil, pour automatisme, pour robots, pour machine de découpe, pour machines, pour applications lourdes, pour applications aéronautiques, pour véhicules
- Autres caractéristiques
- de haute qualité, sur mesure, à embase, auto-aligneur
Description
Introduction
Le réducteur planétaire à angle droit (90°) HONPINE MYBR-E est conçu pour les machines industrielles de taille moyenne à grande nécessitant un couple de sortie élevé, une large plage de rapports de réduction et une installation compacte. Disponible en six tailles (MYBR-E070 à MYBR-E155), il couvre des rapports de 3:1 à 200:1 et un couple nominal de sortie de 40 N·m à 2000 N·m pour des applications servomoteurs légères à lourdes.
Conception et performances
La configuration compacte à 90° maximise les options d'installation tout en offrant un rendement de transmission élevé, un jeu maîtrisé (≤6 minute d'arc pour 1 étage ; ≤9 minute d'arc pour 2 étages), une rigidité torsionnelle définie et une durée de vie prolongée. Les vitesses d'entrée nominales et maximales varient selon la taille (ex. MYBR-E070 : nominal jusqu'à 5 000 tr/min, max 10 000 tr/min). Rendement : jusqu'à 95 % (un étage) et jusqu'à 92 % (deux étages).
Spécifications (extrait)
Applications
Choix du modèle et remarques
Choisissez la taille et le rapport en fonction du couple requis, du moment d'inertie (J1), des charges radiales/axiales admissibles et de la vitesse d'entrée. Pour des charges dynamiques ou des pics, vérifiez le couple maximal (jusqu'à 3× T₂N) et les limites de vitesse par taille. Consultez les fiches techniques HONPINE ou le support technique pour les cotes, valeurs d'inertie détaillées et options de montage.
Le réducteur planétaire à angle droit (90°) HONPINE MYBR-E est conçu pour les machines industrielles de taille moyenne à grande nécessitant un couple de sortie élevé, une large plage de rapports de réduction et une installation compacte. Disponible en six tailles (MYBR-E070 à MYBR-E155), il couvre des rapports de 3:1 à 200:1 et un couple nominal de sortie de 40 N·m à 2000 N·m pour des applications servomoteurs légères à lourdes.
Conception et performances
La configuration compacte à 90° maximise les options d'installation tout en offrant un rendement de transmission élevé, un jeu maîtrisé (≤6 minute d'arc pour 1 étage ; ≤9 minute d'arc pour 2 étages), une rigidité torsionnelle définie et une durée de vie prolongée. Les vitesses d'entrée nominales et maximales varient selon la taille (ex. MYBR-E070 : nominal jusqu'à 5 000 tr/min, max 10 000 tr/min). Rendement : jusqu'à 95 % (un étage) et jusqu'à 92 % (deux étages).
Spécifications (extrait)
- Tailles : six tailles de 70 mm à 155 mm (MYBR-E070 / MYBR-E090 / MYBR-E120 / MYBR-E155, etc.)
- Rapports de réduction : 3:1 à 200:1 (configurations 1 ou 2 étages)
- Couple nominal de sortie T₂N : environ 40–2000 N·m selon taille et rapport
- Couple maximal de sortie T₂B : jusqu'à 3 × T₂N (selon modèle/rapport)
- Rigidité torsionnelle (exemples) : MYBR-E070 : 7 N·m/min d'arc ; MYBR-E090 : 14 ; MYBR-E120 : 25 ; MYBR-E155 : 50
- Charges admissibles (exemples) : charge radiale jusqu'à 9 400 N (MYBR-E155) ; charges axiales listées par taille
- Température d'utilisation : −10 °C à +90 °C ; indice de protection : IP65 ; lubrification : graisse synthétique
- Niveau sonore (n₁ = 3000 tr/min) : ≤63–70 dB selon la taille
Applications
- Machines d'emballage
- Systèmes de convoyage et manutention
- Machines pour le travail du bois
- Automatisation industrielle et entraînements servo
Choix du modèle et remarques
Choisissez la taille et le rapport en fonction du couple requis, du moment d'inertie (J1), des charges radiales/axiales admissibles et de la vitesse d'entrée. Pour des charges dynamiques ou des pics, vérifiez le couple maximal (jusqu'à 3× T₂N) et les limites de vitesse par taille. Consultez les fiches techniques HONPINE ou le support technique pour les cotes, valeurs d'inertie détaillées et options de montage.
