Servo-réducteur planétaire MYB-E series

coaxialà arbre de sortie verticalà arbre creux

Introduction

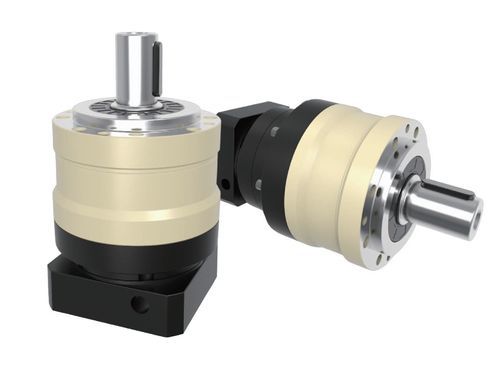

La série HONPINE MYB-E de réducteurs planétaires de précision est destinée aux machines industrielles de moyenne et grande taille demandant un couple élevé, un positionnement précis et un fonctionnement continu. Disponible en six diamètres (70–235 mm), elle couvre des rapports de réduction de 3:1 à 100:1 et des couples nominaux de sortie de 40 N·m à 2000 N·m. La conception assure une rigidité en torsion élevée, une bonne résistance aux chocs et une transmission de couple efficace.

Caractéristiques

• Jeu angulaire : ≤5 arcmin (un étage) ; ≤7 arcmin (deux étages)
• Haute rigidité en torsion et résistance aux chocs
• Mouvement fluide et positionnement précis, compatible avec systèmes servo
• Rendement élevé : ≥97% (rapports 3–10:1) ; ≥94% (rapports 12–100:1)
• Classe de protection IP65 et lubrification par graisse synthétique

Applications
Conçu pour systèmes de servomoteurs et contrôle de mouvement ; utilisé dans machines d'emballage, convoyeurs, équipements de travail du bois, manutention et automatisation industrielle où une transmission de couple précise et répétable est requise.

Tableau des spécifications (extrait, lignes par ligne)
Spécifications ; Unité ; Étages ; Rapport de réduction¹ ; MYB-E070 ; MYB-E090 ; MYB-E120 ; MYB-E155 ; MYB-E205 ; MYB-E235
Couple de sortie nominal T₂N ; N·m ; 1 ; 3 ; 55 ; 130 ; 208 ; 342 ; 588 ; 1,140
; N·m ; 1 ; 4 ; 50 ; 140 ; 290 ; 542 ; 1,050 ; 1,700
; N·m ; 1 ; 5 ; 60 ; 160 ; 330 ; 650 ; 1,200 ; 2,000
; N·m ; 1 ; 6 ; 55 ; 150 ; 310 ; 600 ; - ; -
; N·m ; 1 ; 7 ; 50 ; 140 ; 300 ; 550 ; 1,100 ; 1,800
; N·m ; 1 ; 8 ; 45 ; 120 ; 260 ; 500 ; 1,000 ; 1,600
; N·m ; 1 ; 10 ; 40 ; 100 ; 230 ; 450 ; 520 ; 1,220
; N·m ; 2 ; 12 ; 55 ; 130 ; 208 ; 342 ; - ; -
; N·m ; 2 ; 15 ; 55 ; 130 ; 208 ; 342 ; 588 ; 1,140
; N·m ; 2 ; 20 ; 50 ; 140 ; 290 ; 542 ; 1,050 ; 1,700
; N·m ; 2 ; 25 ; 60 ; 160 ; 330 ; 650 ; 1,200 ; 2,000
; N·m ; 2 ; 30 ; 50 ; 130 ; 208 ; 342 ; 1,200 ; 2,000
; N·m ; 2 ; 35 ; 60 ; 160 ; 330 ; 650 ; 1,200 ; 2,000
; N·m ; 2 ; 40 ; 50 ; 140 ; 290 ; 542 ; 1,200 ; 2,000
; N·m ; 2 ; 50 ; 60 ; 160 ; 330 ; 650 ; 1,200 ; 2,000
; N·m ; 2 ; 60 ; 55 ; 150 ; 310 ; 600 ; - ; -
; N·m ; 2 ; 70 ; 50 ; 140 ; 300 ; 550 ; 1,100 ; 1,800
; N·m ; 2 ; 80 ; 45 ; 120 ; 260 ; 500 ; 1,000 ; 1,600
; N·m ; 2 ; 100 ; 40 ; 100 ; 230 ; 450 ; 520 ; 1,220
Couple de sortie maximal T₂B ; N·m ; 12 ; 3~100 ; 3 × couple nominal de sortie (toutes tailles)
Vitesse d'entrée nominale n₁ ; tr/min ; 12 ; 3~100 ; MYB-E070: 5,000 | MYB-E090: 4,000 | MYB-E120: 4,000 | MYB-E155: 3,000 | MYB-E205: 3,000 | MYB-E235: 2,000
Vitesse d'entrée maximale n₁B ; tr/min ; 12 ; 3~100 ; MYB-E070: 10,000 | MYB-E090: 8,000 | MYB-E120: 8,000 | MYB-E155: 6,000 | MYB-E205: 6,000 | MYB-E235: 4,000
Jeu angulaire ; minute d'arc ; 1 / 2 ; 3~10 / 12~100 ; 1 étage : ≤5 ; 2 étages : ≤7
Rigidité en torsion ; N·m/minute d'arc ; 12 ; 3~100 ; MYB-E070: 7 | MYB-E090: 14 | MYB-E120: 25 | MYB-E155: 50 | MYB-E205: 145 | MYB-E235: 225
Charge radiale admissible F₂rB² ; N ; 12 ; 3~100 ; MYB-E070: 1,530 | MYB-E090: 3,250 | MYB-E120: 6,700 | MYB-E155: 9,400 | MYB-E205: 14,500 | MYB-E235: 50,000
Charge axiale admissible F₂a1B² ; N ; 12 ; 3~100 ; MYB-E070: 630 | MYB-E090: 1,300 | MYB-E120: 3,000 | MYB-E155: 4,000 | MYB-E205: 6,200 | MYB-E235: 35,000
Charge axiale admissible F₂a2B² ; N ; 12 ; 3~100 ; MYB-E070: 765 | MYB-E090: 1,625 | MYB-E120: 3,350 | MYB-E155: 4,700 | MYB-E205: 7,250 | MYB-E235: 25,000
Durée de vie ; h ; 12 ; 3~100 ; 20,000*
Rendement η ; % ; 1 / 2 ; 3~10 / 12~100 ; ≥97% (3~10) ; ≥94% (12~100)
Poids ; kg ; 1 / 2 ; 3~10 / 12~100 ; Voir valeurs par taille ci-dessus
Température de fonctionnement ; ℃ ; 12 ; 3~100 ; -10 ℃ ~ +90 ℃
Lubrification ; ; 12 ; 3~100 ; Graisse synthétique
Classe de protection ; ; 12 ; 3~100 ; IP65
Position de montage ; ; 12 ; 3~100 ; Orientation de montage (polyvalente)
Niveau sonore (n₁ = 3000 tr/min) ; dB ; 12 ; 3~100 ; MYB-E070 ≤58 | MYB-E090 ≤60 | MYB-E120 ≤63 | MYB-E155 ≤65 | MYB-E205 ≤67 | MYB-E235 ≤70

Caractéristiques / spécifications techniques

• Série : MYB-E
• Tailles : 70 / 90 / 120 / 155 / 205 / 235 mm
• Rapports : 3:1 à 100:1 (mono- et multi-étages)
• Couple nominal : ~40 à 2,000 N·m
• Couple max : jusqu'à 3× le nominal
• Jeu : ≤5' (1 étage) ; ≤7' (2 étages)
• Rendement élevé et compatibilité systèmes servo
• Protection IP65, lubrification par graisse synthétique
• Température de fonctionnement : -10 ℃ à +90 ℃
• Rigidité en torsion et charges admissibles spécifiées par modèle
