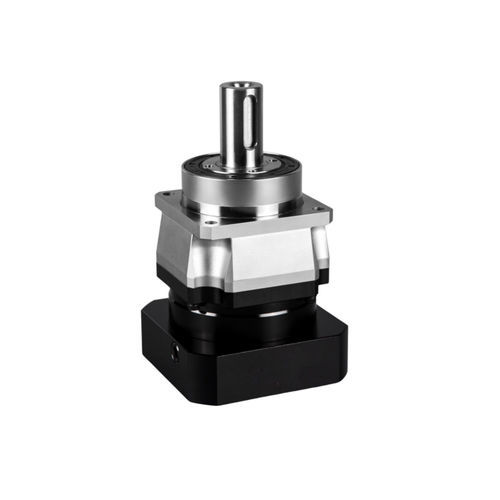

Réducteur planétaire NF series

à couple coniqueà engrenage hélicoïdalorthogonal

Introduction du produit Le réducteur planétaire à haute capacité de charge avec sortie sur arbre est un système de transmission compact avec une configuration d'arbre d'entrée-sortie verticale à 90°, tous deux alignés sur le même plan. L'extrémité de sortie intègre des roulements à rouleaux coniques à haute charge pour résister à des forces radiales extrêmes et à des moments de renversement. Le transfert de puissance et la réduction de vitesse sont réalisés grâce à un engrènement multi-étages, ce qui le rend idéal pour les applications industrielles à espace restreint nécessitant une redirection verticale du couple, notamment dans les machines-outils avec des exigences élevées en matière de moment de renversement. Caractéristiques - Roulements à rouleaux coniques à haute charge : L'extrémité de sortie intègre des roulements à rouleaux coniques à haute charge pour gérer des forces radiales élevées et des moments de renversement. - Configuration d'entrée-sortie à 90 degrés : La disposition perpendiculaire des arbres optimise l'efficacité de l'espace et redirige la direction du couple de sortie. - Engrenages hélicoïdaux et coniques à haute efficacité : Utilise des engrenages hélicoïdaux avec un ensemble d'engrenages coniques intégré, assurant une efficacité de plus de 90% dans la transmission multi-étages. - Ultra-précision et jeu minimal : Le meulage de précision des engrenages et un système de verrouillage de type collet réduisent le jeu à ≤2 minutes d'arc (1/30°), répondant aux normes rigoureuses de précision de positionnement des systèmes servo. - Capacité de charge exceptionnelle : L'engrènement multi-dents répartit les charges de manière uniforme. Combiné avec des engrenages cémentés/trempés et des roulements à aiguilles, il délivre un couple de sortie allant jusqu'à plusieurs milliers de Nm et une résistance aux chocs supérieure. - Réduction du bruit et stabilité sans vibration : La technologie brevetée d'atténuation du bruit et la conception d'engrènement à dents hélicoïdales assurent un fonctionnement silencieux (≤50dB) et une performance fluide sans vibration. - Longévité et fonctionnement sans entretien : Des joints de qualité supérieure et une lubrification à vie prolongent la durée de vie de l'engrenage au-delà de 20 000 heures, même dans des conditions extrêmes comme des températures élevées ou des environnements poussiéreux. Spécifications - Couple d'accélération maximal : 1,8 fois le couple de sortie nominal - Couple d'arrêt d'urgence : 3 fois le couple de sortie nominal - Vitesse d'entrée nominale : jusqu'à 4500 tr/min (selon le modèle) - Vitesse d'entrée maximale : jusqu'à 8000 tr/min (selon le modèle) - Jeu : Ultra-précis ≤1 minute d'arc, Précis ≤3 minutes d'arc, Standard ≤5 minutes d'arc - Rigidité en torsion : jusqu'à 580 Nm/minute d'arc - Force radiale maximale : jusqu'à 58 000 N - Force axiale maximale : jusqu'à 59 000 N - Moment de basculement : jusqu'à 8 500 Nm - Durée de vie : 20 000 heures (fonctionnement continu 10 000 heures) - Efficacité : jusqu'à ≥97% - Poids : jusqu'à 138,3 kg (selon le modèle) - Température de fonctionnement : -10℃ à 90℃ - Lubrification : Graisse synthétique - Classe de protection : IP65 - Position de montage : Toute direction - Niveau sonore : ≤72 dB(A) (selon le modèle)
