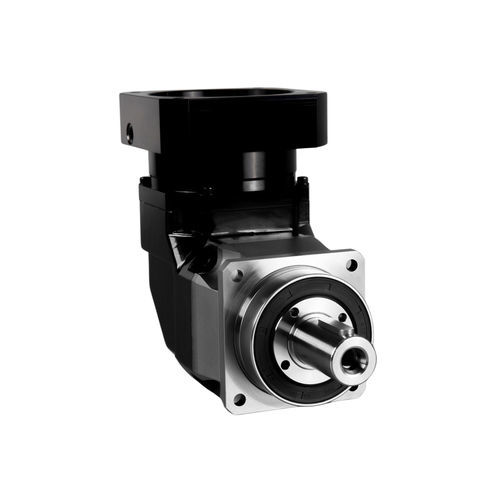

Renvoi d'angle à couple conique NFR series

orthogonal90°à faible jeu angulaire

Introduction du produit Le réducteur planétaire à haute capacité de charge à angle droit est un système de transmission à engrenages planétaires avec une disposition verticale à 90 degrés entre les arbres d'entrée et de sortie, tous deux positionnés sur le même plan. L'extrémité de sortie est renforcée par des roulements à rouleaux coniques à haute charge, lui permettant de supporter de plus grandes forces radiales et des moments de renversement. La transmission de puissance et la réduction de vitesse sont réalisées par un engrènement multi-étages. Son design compact et efficace en termes d'espace le rend idéal pour les applications industrielles générales avec des contraintes spatiales ou nécessitant une orientation d'entrée-sortie verticale, particulièrement adapté aux machines-outils exigeant une haute résistance aux moments de renversement. - Roulements à rouleaux coniques à haute charge : L'extrémité de sortie intègre des roulements à rouleaux coniques à haute charge pour résister à des forces radiales et des moments de renversement plus élevés. - Configuration d'entrée-sortie à 90 degrés : La disposition perpendiculaire des arbres optimise l'utilisation de l'espace et redirige le couple de sortie. - Engrenages hélicoïdaux et coniques à haute efficacité : Utilise des engrenages hélicoïdaux combinés à un ensemble d'engrenages coniques intégrés, maintenant une efficacité supérieure à 90 % dans la transmission multi-étages. - Haute précision et faible jeu : Les engrenages rectifiés avec précision et un mécanisme de verrouillage de type collet minimisent le jeu à ≤2 minutes d'arc (1/30 de degré), répondant aux exigences strictes de précision de positionnement des systèmes servo. - Capacité de charge exceptionnelle : L'engrènement multi-dents répartit les charges de manière uniforme. Les engrenages cémentés et trempés associés à des roulements à aiguilles permettent un couple de sortie allant jusqu'à plusieurs milliers de Nm et une résistance aux chocs supérieure. - Faible bruit et fonctionnement stable : La technologie brevetée de réduction du bruit et le design d'engrènement à dents hélicoïdales réduisent le bruit opérationnel tout en assurant une performance fluide et sans vibration. - Durabilité et conception sans entretien : Des joints de haute qualité et une technologie de lubrification permanente garantissent une durée de vie des engrenages dépassant 20 000 heures, même dans des environnements difficiles avec des températures élevées ou une exposition à la poussière. Spécifications - Couple de sortie nominal : Nm - Couple d'accélération maximal : 1,8 fois le couple de sortie nominal - Couple d'arrêt d'urgence : 3 fois le couple de sortie nominal - Vitesse d'entrée nominale : jusqu'à 4000 tr/min (varie selon le modèle) - Vitesse d'entrée maximale : jusqu'à 8000 tr/min (varie selon le modèle) - Jeu : aussi bas que ≤2 minutes d'arc (haute précision), ≤4 minutes d'arc (précision), ≤6 minutes d'arc (standard) - Rigidité : jusqu'à 580 Nm/minute d'arc - Force radiale maximale : jusqu'à 58 000 N - Force axiale maximale : jusqu'à 59 000 N - Moment de renversement : jusqu'à 8 500 Nm - Durée de vie : 20 000 heures (10 000 heures en fonctionnement continu) - Efficacité : ≥95 % (un étage), ≥92 % (deux étages) - Poids : jusqu'à 125,3 kg (varie selon le modèle) - Température de fonctionnement : -10°C à 90°C - Lubrification : Graisse synthétique - Classe de protection : IP65 - Position de montage : Toute direction - Niveau de bruit : ≤75 dB(A) (à 3000 tr/min, sans charge)
