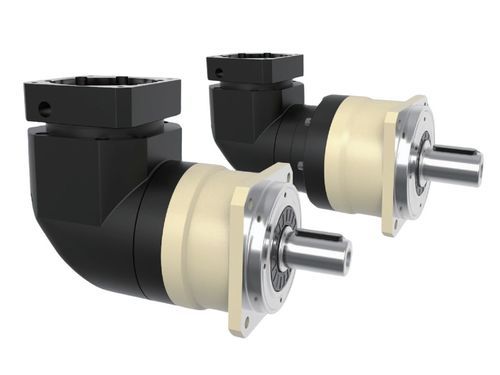

Renvoi d'angle 90° MYBR series

orthogonalcompactà faible jeu angulaire

Introduction
La série HONPINE MYBR de réducteurs planétaires de précision à angle droit est conçue pour les applications d’automatisation industrielle nécessitant une installation compacte, des rapports de réduction flexibles et une transmission de couple fiable à 90°. Disponible en cinq tailles (60–180 mm), la série couvre des rapports de 3:1 à 200:1 et des couples de sortie nominal référencés généralement entre 40 Nm et 650 Nm, selon modèle et rapport.

Caractéristiques clés

• Conception compacte à 90° pour installations à espace limité.
• Cinq tailles : MYBR060, MYBR090, MYBR115, MYBR142, MYBR180.
• Configurations mono-étage et bi-étage pour couvrir une large plage de rapports (3:1–200:1).
• Jeu ultra-précis : ≤6 minute d'arc (1 étage P0), ≤9 minute d'arc (2 étages P0).
• Haut rendement de transmission : jusqu'à ≤95% pour de nombreux rapports mono-étage (≤92% pour certaines configurations bi-étage / rapports élevés).
• Indice de protection IP65 et lubrification d'usine avec graisse synthétique.

Gamme de modèles

• MYBR060
• MYBR090
• MYBR115
• MYBR142
• MYBR180

Spécifications (résumé)

• Couple de sortie nominal (typique) : référencé 40 Nm à 650 Nm (varie selon modèle/rapport) ; couple maximal jusqu'à ~3× le nominal (selon modèle).
• Vitesse d'entrée nominale : MYBR060 jusqu'à 5 000 tr/min ; MYBR090/MYBR115 jusqu'à 4 000 tr/min ; MYBR142/MYBR180 jusqu'à 3 000 tr/min. Vitesses maximales : MYBR060 10 000 tr/min ; MYBR090/115 8 000 tr/min ; MYBR142/180 6 000 tr/min.
• Rigidité torsionnelle (exemples) : MYBR060 ≈7 Nm/min d'arc ; MYBR090 ≈14 ; MYBR115 ≈25 ; MYBR142 ≈50 ; MYBR180 ≈145.
• Charges admissibles (exemples) : charges radiales ≈1 530–14 500 N ; charges axiales ≈630–7 250 N (selon modèle).
• Durée de vie (valeur de conception typique) : ~20 000 h (dépend de l'application).
• Poids (exemples) : mono-étage MYBR060 ≈2,1 kg → MYBR180 ≈51 kg ; bi-étage jusqu'à ≈54 kg.
• Température de fonctionnement : -10℃ à +90℃. Niveau sonore (n₁ = 3000 tr/min) : typ. ≤63–72 dB selon taille.

Caractéristiques techniques

• Série : HONPINE MYBR.
• Conception : réducteur planétaire de précision, angle droit 90°, disponible en 1 ou 2 étages.
• Lubrification : graisse synthétique fournie en usine.
• Indice de protection : IP65.
• Applications types : machines d'emballage, convoyeurs, équipements d'assemblage, manutention et autres systèmes d'automatisation industrielle nécessitant un réducteur de précision à angle droit compact.
