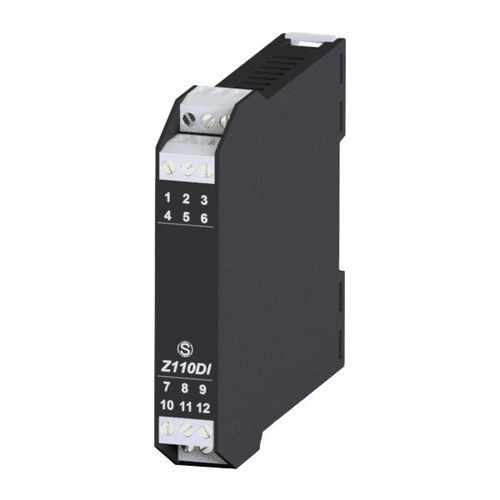

Isolateur de signal galvanique Z110DI

de courantalimenté par boucle4-20mA

Description du produit: Le Z110DI est un isolateur de boucle de courant galvanique autonome. Il accepte les signaux de courant de 4-20 mA, les mesure et les retransmet sur une sortie analogique isolée, avec une sortie de courant de 4-20 mA. Le Z110DI assure une isolation de 3 000 Vrms entre l'entrée et la sortie et entre les canaux. Données techniques: - Alimentation: Autonome à partir de la boucle d'entrée - Isolation: 3 000 Vrms - Degré de protection: IP20 - Temps de réponse: < 1ms - Classe de précision: Er% = 0.025 X (RL/100) + 0.025 (Référé à la plage nominale) - Dérive thermique: <10ppm - Température de fonctionnement: -25..+70°C - Dimensions: 17.5 x 100 x 112 mm - Connexions: Bornes à vis amovibles - Boîtier: PA6, couleur noire - Montage: Rail DIN 35 mm (IEC/EN 60715) - Poids: 100 g - Certifications: CE, UKCA DONNÉES D'ENTRÉE: - Canaux: 2 - Type: Courant nominal: 4 ÷ 20 mA Courant de fonctionnement: 0.1÷ 25 mA Chute de tension à 20mA < 2 V; Tension max. 30V Bande passante <100Hz Courant minimum 10µA DONNÉES DE SORTIE: - Canaux: 2 - Type: Courant imposé 4 ÷ 20 mA Résistance de charge max.: 1400 Ω; Tension max. 30V Informations d'expédition et d'exportation: - CODE PRODUIT: Z110DI - POIDS BRUT (kg): 0.16 - ORIGINE: IT - CN (Nomenclature Combinée): 85437090 - ECCN: EAR99 Caractéristiques clés / Spécifications techniques: - Autonome à partir de la boucle d'entrée - Isolation de 3 000 Vrms entre entrée/sortie et entre canaux - Degré de protection: IP20 - Temps de réponse: < 1ms - Précision: Er% = 0.025 X (RL/100) + 0.025 - Dérive thermique: <10ppm - Température de fonctionnement: -25..+70°C - Dimensions: 17.5 x 100 x 112 mm - Bornes à vis amovibles - Boîtier: PA6, couleur noire - Montage: Rail DIN 35 mm (IEC/EN 60715) - Poids: 100 g - Certifications: CE, UKCA - Entrée: 2 canaux, 4-20 mA nominal, 0.1-25 mA de fonctionnement, chute de tension à 20mA <2V, tension max 30V, bande passante <100Hz, courant min 10µA - Sortie: 2 canaux, 4-20 mA, résistance de charge max 1400 Ω, tension max 30V
