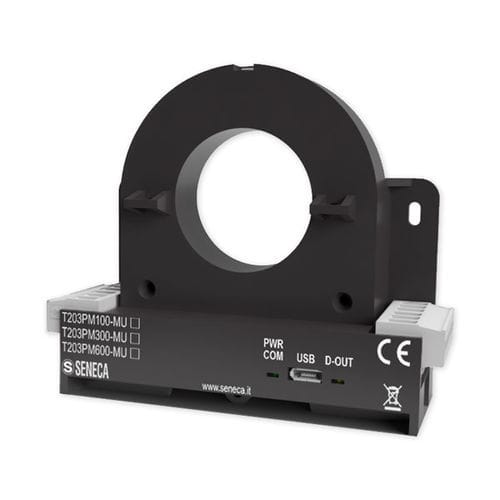

Appareil de mesure de puissance énergimètre T203PM100-MU

de puissance apparenteanalogiquenumérique

Le T203PM100-MU est un analyseur de réseau monophasé AC/DC TRMS doté d'une interface ModBUS, offrant des sorties analogiques et numériques. Il prend en charge des plages de mesure de courant jusqu'à 100 A et de tension jusqu'à 290 Vac et 1000 Vdc. Cet appareil permet la mesure directe du courant et de l'énergie sans besoin de TC externes. Il mesure la tension, le courant AC/DC, la puissance active/réactive/apparente, le facteur de puissance, la fréquence et la distorsion harmonique (THD), transmettant les données via des sorties analogiques ou numériques. La série T203PM peut analyser jusqu'au 21ème harmonique et inclut un contact numérique pour les alarmes ou les compteurs. La configuration est facilitée par le logiciel EASY SETUP 2 et un port Micro USB. Ces compteurs de puissance sont robustes, avec une plage de température de fonctionnement de -25 à +65°C, une isolation jusqu'à 3 kVac, et une classe de sécurité CAT. III 600V (conducteur nu) et 1kV (conducteur isolé). Ils peuvent être montés sur un rail DIN de 35 mm, fixés au mur ou suspendus avec des attaches de câble. L'intégration dans les réseaux Ethernet est facilitée avec les passerelles Z-KEY/R-KEY. Caractéristiques Techniques: - Alimentation: 11 - 28 Vdc - Absorption max: < 70 mA @ 24 Vdc - Isolation: 3 kVac - Indicateurs d'état: Alimentation, communication USB, sortie numérique - Catégorie d'installation: CAT. III 600V (nu), CAT. III 1kV (isolé) - Classe de protection: IP20 - Montage: Rail DIN, mur ou attache de câble - Connexions: Bornes à vis amovibles à 6 voies - Micro USB: Pour programmation - Température de fonctionnement: -25 à +65°C - Dimensions: 95 x 75 x 35 mm - Poids: 150 g - Boîtier: PA6, noir Paramètres Mesurés: - Valeurs instantanées: Tension, Courant AC/DC, Puissance, Facteur de Puissance, Fréquence, THD - Harmoniques: Jusqu'au 21ème - Classe de précision: 0,5% f.s. @ 50/60 Hz Communication: - Interface série: RS485 - Protocole: ModBUS RTU - Distance: Jusqu'à 1,200 m - Connectivité: Max 32 nœuds Entrées de Mesure: - Tension/Courant: Jusqu'à 100 A ou 290 Vac; 1000 Vdc - Surcharge: 3 x IN continu I/O Intégrés: - Canaux: 1DO, 1AO - Sortie numérique: ACTIVE 0 - Vdc - Sortie analogique: 0..10 Vdc Programmation: EASY SETUP 2 Certifications: CE Normes: EN61000-6-4, EN61000-6-2, EN61010-1
