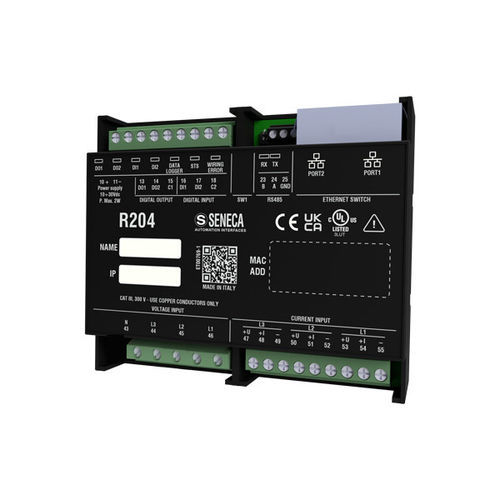

Appareil de mesure de puissance fréquencemètre R204-2-L-U

multimètreénergimètreavec analyseur de qualité de puissance et d'harmoniques

Le compteur de puissance triphasé R204 OPC UA, certifié UL, est conçu pour accepter les entrées de mesure de courant via des transformateurs de courant (CT) avec sortie de courant ou de tension, des transformateurs de tension (VT) et des capteurs Rogowski avec sortie de tension jusqu'à 333 mV. Il prend en charge divers types d'insertion, y compris monophasé, triphasé 3/4 fils et Aron, et est compatible avec le protocole OPC UA Server (commutable à Modbus, Profinet ou Ethernet/IP grâce à la technologie SENECA FLEX). L'interface Ethernet permet le chaînage en guirlande vers le prochain appareil Ethernet, évitant l'utilisation de commutateurs industriels coûteux et simplifiant le câblage. Le R204 OPC UA renvoie les valeurs monophasées et triphasées des principales quantités électriques : tension, courant, puissance active, puissance réactive, puissance apparente, fréquence, période et facteur de puissance. Le R204 OPC UA offre également la mesure et l'enregistrement des harmoniques en tension et en courant jusqu'au 55e ordre avec calcul de la THD (distorsion harmonique totale). Cette solution polyvalente est idéale pour surveiller et analyser la performance des réseaux électriques, ainsi que pour convertir les signaux de mesure pour les systèmes de contrôle et d'automatisation industrielle. Caractéristiques techniques : - Alimentation : 10..30 Vdc - Consommation maximale : 2,8 W - Isolation : 3 500 Vac (vers/depuis les circuits de puissance), 1 500 Vac (autres circuits) - Indicateurs d'état : État Entrée/Sortie, État Adresse IO, Erreur de câblage, Connexion Transit/Données Ethernet - Catégorie d'installation : 600 V CAT III - Programmation : Serveur Web, interrupteur DIP - Classe de précision : 0,2 % pour tension/courant ; 0,5 % pour puissance - Mémoire flash : 8 Mo - Caractéristiques réseau : Connexion Ethernet en guirlande double, contournement de panne LAN - Caractéristiques énergétiques : 2 entrées numériques @5kHz - Type d'insertion / Mode de connexion : Monophasé, triphasé 3 fils, triphasé 4 fils, CT, CT avec sortie mV, transducteurs Rogowski, Aron - Degré de protection frontal : IP20 - Montage : Rail DIN 35 mm - Connexions : Bornes à vis - Température de fonctionnement : -25..+65 °C - Dimensions : 107x90x32 mm - Poids : 170 g - Boîtier : PC/ABS auto-extinguible UL94-V0, couleur noire - Norme : CE, UL Entrées tension/courant : - Mesure de tension de phase : Tension jusqu'à 600 Vac, fréquence 45 ÷ 65 Hz ; VT avec sortie jusqu'à 600 Vac par rapport au neutre - Mesure de courant de phase : CT avec sortie 1-5 A f.s. ; CT avec sortie mV ou Rogowski jusqu'à 250 mV I/Os intégrés : - Entrées numériques : 2 activables avec tension de 12 à 24V avec compteur numérique @5 kHz - Sorties numériques : 2, Imax = 50 mA, Vmax = 28V COMMUNICATION : - Ports : 2 ports Ethernet 100 Mbps - Protocole : Serveur OPC UA - Connexions : Commutateur Ethernet avec protection en guirlande Versions disponibles : R204-2-L-U Accessoires (exemples) : - CE-RJ45-RJ45-R | Câble Ethernet (droit) ( RJ45 / RJ45 ) - RC150 | Bobine Rogowski, sortie 100 mV/kA @ 50 Hz, Ø bobine 80..580 mm - RC190 | Bobine Rogowski, sortie 333 mV/kA @ 50Hz, Ø bobine 100..580 mm - TAA-2030, TAA-5080, TAA-8080 | Transformateurs de courant à noyau fendu - TAC-0000, TAC-3010, TAC-4010 | Transformateurs de courant Certifications : - Certification UL - Déclarations REACH et ROHS Produits associés : - R203 OPC UA | Compteur de puissance énergétique avec entrée universelle et protocole serveur OPC UA Caractéristiques / Spécifications techniques (résumé) : - Compteur de puissance triphasé avec entrée universelle - Protocole serveur OPC UA, commutable à Modbus, Profinet, Ethernet/IP - Certifié UL - Accepte CTs, VTs, capteurs Rogowski - Mesure tension, courant, puissance active/réactive/apparente, fréquence, période, facteur de puissance - Mesure des harmoniques jusqu'au 55e ordre avec THD - Chaînage Ethernet, contournement de panne LAN - Montage sur rail DIN, protection IP20 - Température de fonctionnement : -25..+65 °C - Certifié CE, UL
