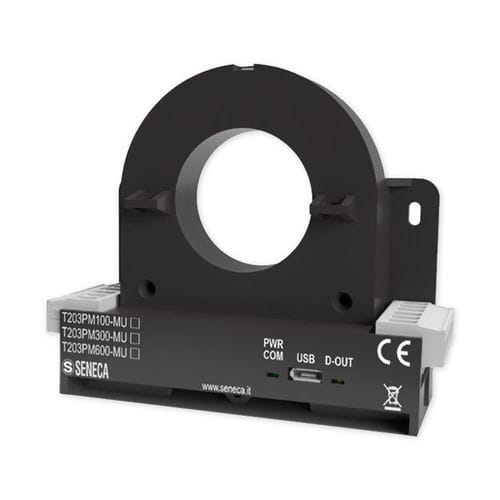

Appareil de mesure de puissance fréquencemètre T203PM300-MU

multimètreénergimètreavec analyseur de qualité de puissance et d'harmoniques

Compteur de puissance monophasé avec mesure directe du courant et de l'énergie jusqu'à 300 A Le T203PM300-MU est un analyseur de réseau monophasé AC/DC TRMS avec interface ModBUS, sortie analogique et numérique, et entrées avec plages de mesure de courant jusqu'à 300 A et tension 290 Vac, 1000 Vdc. L'instrument effectue une mesure directe du courant et de l'énergie sans utiliser de TC externes. Le T203PM300-MU mesure les valeurs de tension, courant AC/DC, puissance active/réactive/apparente, facteur de puissance, fréquence et distorsion harmonique (THD), et les transmet sur une sortie analogique ou numérique. Les modèles T203PM ont une capacité d'analyse jusqu'à la 21ème harmonique et sont équipés d'un contact numérique pouvant être utilisé comme alarme ou compteur. La configuration se fait via le logiciel EASY SETUP 2 et un port de programmation Micro USB. Les compteurs de puissance T203PM sont particulièrement robustes car ils ont une large plage de température de fonctionnement, -25..+65°C, une isolation jusqu'à 3 kVac (sur conducteurs nus), et une classe de sécurité CAT. III 600V (conducteur nu) et 1kV (conducteur isolé). Les appareils peuvent être montés sur rail DIN 35mm IEC EN60715, fixés au mur à l'aide de chevilles, ou suspendus à l'aide de colliers de serrage. En combinaison avec des appareils tels que les passerelles Z-KEY/R-KEY, ils peuvent être facilement intégrés dans des réseaux Ethernet et des systèmes complexes. Caractéristiques techniques : - Alimentation : 11 - 28 Vdc - Absorption max : Typique : < 70 mA @ 24 Vdc - Isolation : 3 kVac (sur fils nus) - Indicateurs d'état : Alimentation, communication USB, sortie numérique - Catégorie d'installation/surtension : CAT. III 600V (conducteur nu), CAT. III 1kV (conducteur isolé) - Classe de protection frontale : IP20 - Montage : Rail DIN 35mm IEC EN60715, montage mural avec chevilles, suspension avec colliers de serrage - Connexions : Bornes à vis amovibles à 6 voies, pas de 5 mm pour câbles jusqu'à 2,5 mm² - Micro USB : pour programmation et mise à jour du firmware - Température de fonctionnement : -25..+65°C - Dimensions : 95 x 75 x 35 mm - Poids : 150 g - Boîtier : PA6, couleur noire Modèles de mesure et de calcul : - Temps d'échantillonnage : 47 000 sps - Temps de stabilisation des valeurs RMS : 500..1000 ms (jusqu'à 99,5%) Paramètres mesurés : - Valeurs instantanées : Tension, Courant AC/DC, Puissance Active / Réactive / Apparente, Facteur de Puissance, Fréquence, THD - Valeurs moyennes / max / min : Tension, Courant AC/DC, Puissance Active / Réactive / Apparente, Facteur de Puissance, Fréquence, THD - Harmoniques : Jusqu'à la 21ème - Classe de précision : 0,5% f.s. @ 50/60 Hz, 23°C (au-dessus de 2% f.s.); 1% f.s. @ 50/60 Hz, 23°C (au-dessus de 2% f.s.) Communication : - Interface série : N°1 port RS485 - Protocole : ModBUS RTU - Distance : Jusqu'à 1 200 m - Connectivité : Max 32 nœuds - Port : N°1 port de programmation Micro USB Entrées de mesure : - Tension / Courant : Jusqu'à 0..300 A ou 0..290 Vac (AC/DC TRMS); 0..1000 Vdc TRMS DC Bipolaire Facteur de crête : 100A = 1,7 / 300A = 1,9 / 600A = 1,9 Bande passante : 1,4 kHz Surcharge : 3 x IN continu I/O intégrés : - Canaux : 1DO, 1AO - Sortie numérique : ACTIVE 0 - Vdc, charge max. 50mA - Sortie analogique : Tension : 0..10 Vdc, charge minimale 2kΩ. Protection contre l'inversion de polarité et la surtension Résolution : 13,5 f.s.AC Erreur pour EMI : < 1 % Coefficient de température : < 200 ppm/°C Hystérésis sur la mesure : 0,2% f.s. Temps de réponse : < 200 ms Programmation : EASY SETUP 2 Certifications/Marquages : CE Normes : EN61000-6-4, EN61000-6-2, EN61010-1
