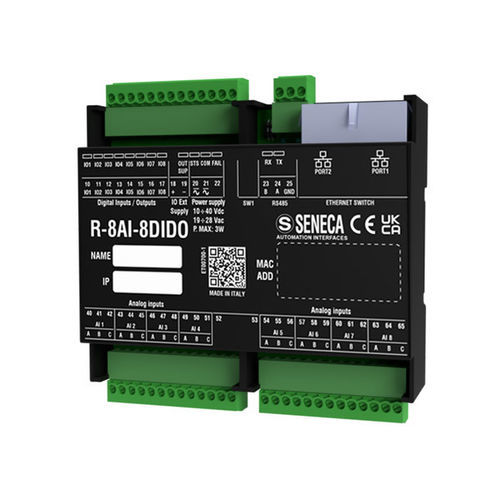

Module E/S analogique R-8AI-8DIDO-2-P

numériqueModbusProfiNet

Module Profinet IO avec 8 entrées analogiques universelles et 8 canaux d'entrée/sortie numériques. Le module numérique mixte R-8AI-8DIDO Profinet est conçu pour répondre aux besoins de câblage flexible, d'espace d'installation limité et d'applications à haute densité d'E/S avec des capacités de mise en réseau intégrées. Doté de deux ports Ethernet 10/100 Mbps, ce module offre 8 entrées analogiques et 8 canaux numériques, chacun configurable individuellement comme entrée ou sortie numérique. La configuration est possible via un serveur web avec support HTML5 ou un commutateur DIP. Le module peut être connecté en mode chaîne Ethernet avec contournement de défaut, garantissant la continuité de la connexion Ethernet même si un module échoue. La configuration est facilitée par des logiciels tels que softPLC CODESYS et l'environnement de conception TiA Portal/Simatic Step7. - Alimentation: 10..40 Vdc; 19..28 Vac - Consommation max: 3 W - Isolation max: 1,5 kVac - Indicateurs de statut: Alimentation, statut Entrée/Sortie, STS (adresse IP/DHCP), Ethernet TRF/LNK - Degré de protection: IP20 - Température de fonctionnement: -25..+65°C - Dimensions (LxHxP): 106 x 90 x 32 mm - Poids: 170 g - Boîtier: Matériau Pc/ABS auto-extinguible UL94-V0, couleur noire - Connexions: Bornes pas de 3,5 mm, et double connecteur RJ45 - Montage: Sur rail DIN EN 60715, mural / sur panneau - Programmation: Serveur web intégré, commutateur DIP - Caractéristiques spéciales: Connexion en chaîne Ethernet double, contournement de défaut LAN - Interfaces: 2x ports Ethernet (contournement de défaut LAN) 100 baseT sur RJ45 - 100 Mbps (TCP-IP) - Protocoles: Profinet IO - Câble: CAT5 ou CAT5e non blindé - Communication ModBUS: Jusqu'à 64 nœuds sans répéteur, vitesse max 115 kbps - Entrées analogiques: 8 canaux, Tension: -30 V à +30 V; -150 mV à +150 mV, Courant: 0 à 24 mA, Thermocouple: J, K, T, E, N, R, S, B, L, Pt100 sur AI1: -200°C à +650°C - Mise à jour des entrées analogiques: 4 ms - E/S numériques: 8 canaux, Entrées: ON >11V, OFF <4V, Vmax 28V, 9 kΩ; Sorties: MOSFET, PNP, max 0,2A, 9-28V - Mise à jour des E/S numériques: 4 ms - Certifications: CE - Normes: EN61000-6-4, EN61000-6-2, EN61010-1
