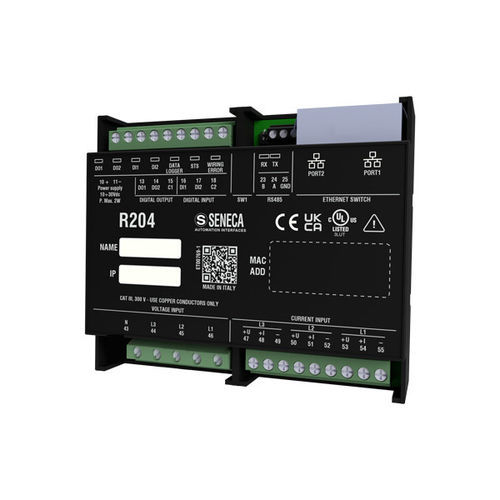

Appareil de mesure de puissance énergimètre R204-2-L-P

de puissance apparentede puissance activede puissance réactive

Compteur d'énergie Profinet avec entrée universelle, certifié UL Le R204 est un compteur d'énergie polyvalent avec entrée universelle, capable de gérer une large gamme d'entrées de mesure de courant. Il peut traiter les courants transduits en tension, les tensions directes et les capteurs Rogowski avec une sortie de tension jusqu'à 333 mV. Cet instrument offre plusieurs modes d'insertion, y compris les types monophasés et triphasés 3/4 fils, et est compatible avec le protocole Profinet. Disponible avec une alimentation de 24 V ou 230 V, il présente un design compact avec une profondeur de seulement 32 mm, permettant une connexion en chaîne avec protection automatique contre les défauts. Le compteur d'énergie peut fournir des signaux de sortie en tension (0..10Vdc) et en courant (0/4..20mA). Il offre également des fonctionnalités avancées pour mesurer les harmoniques jusqu'au 55ème ordre pour une meilleure compréhension de la qualité de l'énergie. Caractéristiques Techniques - Alimentation: 10..30 Vdc - Consommation maximale: 2.8 W - Isolation: 3,500 Vac (vers/de circuits de puissance), 1,500 Vac (autres circuits) - Indicateurs d'état: Alimentation, canaux numériques, erreur de câblage, activité des ports Ethernet - Catégorie d'installation: 600 V CAT III - Programmation: via fichier GSDML - Classe de précision: 0.2% pour tension/courant; 0.5% pour puissance - Mémoire flash: 8 MB - Caractéristiques réseau: Connexion Ethernet en chaîne double, contournement de panne LAN (connexion active entre les deux ports Ethernet de l'appareil en cas de panne d'alimentation) - Caractéristiques énergétiques: 2 entrées numériques @5kHz - Type d'insertion / Mode de connexion: Monophasé, triphasé 3 fils, triphasé 4 fils, CT, CT avec sortie mV, transducteurs Rogowski, Aron - Degré de protection frontal: IP20 - Montage: Rail DIN 35 mm - Connexions: Bornes à vis - Température de fonctionnement: -25..+65 °C - Dimensions: 107x90x32 mm - Poids: 170 g - Boîtier: PC/ABS auto-extinguible UL94-V0, couleur noire - Norme: CE, UL Entrées tension/courant - Mesure de tension de phase: Tension jusqu'à 600 Vac, fréquence 45 ÷ 65 Hz; VT avec sortie jusqu'à 600 Vac par rapport au neutre - Mesure de courant de phase: AT avec sortie 1-5 A f.s.; AT avec sortie mV ou Rogowski jusqu'à 250 mV I/Os intégrés - Entrées numériques: 2 activables avec tension de 12 à 24V et 2 compteurs numériques @ 50Hz - Sorties numériques: 2 capacité Imax = 50 mA Vmax = 28V COMMUNICATION - Ports: 2 Ports Ethernet 100 Mbps (modèles R203-2-x) - Protocole: Profinet IO - Connexions: Commutateur Ethernet avec protection en chaîne
