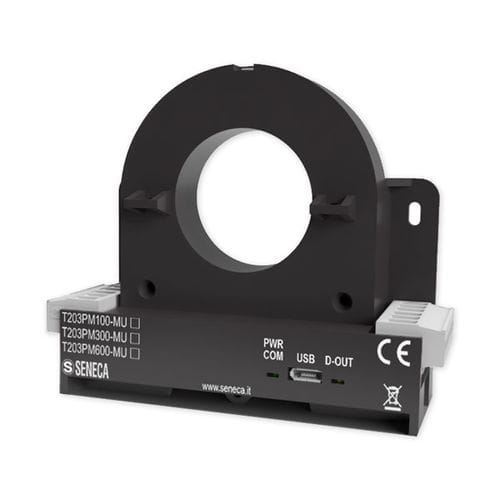

Appareil de mesure de puissance fréquencemètre T203PM600-MU

multimètreénergimètreavec analyseur de qualité de puissance et d'harmoniques

Le T203PM600-MU est un analyseur de réseau monophasé AC/DC TRMS doté d'une interface ModBUS, offrant des sorties analogiques et numériques. Il prend en charge des plages de mesure de courant jusqu'à 600 A et de tension jusqu'à 290 Vac et 1000 Vdc. Cet appareil permet la mesure directe du courant et de l'énergie sans nécessiter de TC externes. Il mesure la tension, le courant AC/DC, la puissance active/réactive/apparente, le facteur de puissance, la fréquence et la distorsion harmonique (THD), transmettant les données via des sorties analogiques ou numériques. La série T203PM peut analyser jusqu'au 21ème harmonique et comprend un contact numérique pour les alarmes ou les compteurs. La configuration est facilitée par le logiciel EASY SETUP 2 et un port Micro USB. Ces compteurs de puissance sont robustes, avec une plage de température de fonctionnement de -25 à +65°C, une isolation jusqu'à 3 kVac, et une classe de sécurité CAT. III 600V (conducteur nu) et 1kV (conducteur isolé). Ils peuvent être montés sur un rail DIN de 35 mm, fixés au mur ou suspendus avec des colliers de serrage. L'intégration dans les réseaux Ethernet est possible avec les passerelles Z-KEY/R-KEY. Caractéristiques Techniques: - Alimentation: 11 - 28 Vdc - Absorption max: < 70 mA @ 24 Vdc - Isolation: 3 kVac (sur fils nus) - Indicateurs d'état: Alimentation, communication USB, sortie numérique - Catégorie d'installation/surtension: CAT. III 600V (conducteur nu), CAT. III 1kV (conducteur isolé) - Classe de protection frontale: IP20 - Montage: Rail DIN 35mm IEC EN60715, mural, suspendu - Connexions: Bornes à vis amovibles à 6 voies, pas de 5 mm - Micro USB: Pour programmation et mise à jour du firmware - Température de fonctionnement: -25..+65°C - Dimensions: 95 x 75 x 35 mm - Poids: 150 g - Boîtier: PA6, noir - Temps d'échantillonnage: 47,000 sps - Temps de stabilisation des valeurs RMS: 500..1000 ms - Paramètres mesurés: Tension, Courant AC/DC, Puissance, Facteur de Puissance, Fréquence, THD - Harmoniques: Jusqu'au 21ème - Classe de précision: 0,5% f.s. @ 50/60 Hz - Interface série: 1 x port RS485 - Protocole: ModBUS RTU - Distance: Jusqu'à 1,200 m - Connectivité: Max 32 nœuds - Entrées de mesure: Tension/Courant jusqu'à 600 A ou 290 Vac - I/O intégré: 1DO, 1AO - Sortie numérique: ACTIVE 0 - Vdc, charge max. 50mA - Sortie analogique: 0..10 Vdc, charge min 2kΩ - Programmation: EASY SETUP 2 - Certifications: CE - Normes: EN61000-6-4, EN61000-6-2, EN61010-1
