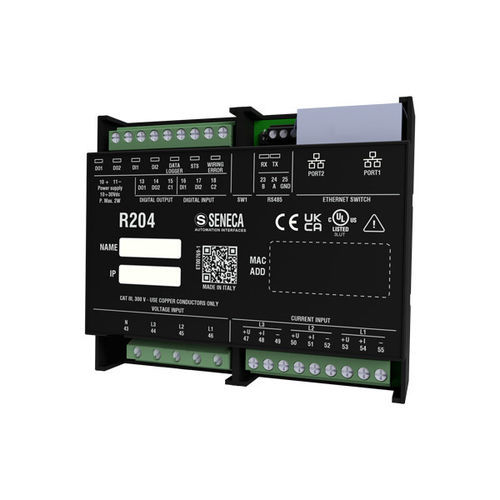

Appareil de mesure de puissance énergimètre R204-2-L-E

numériquesur rail DINmonophasé

Aperçu du produit: Le R204 est un compteur d'énergie polyvalent avec une entrée universelle, capable de gérer une large gamme d'entrées de mesure de courant. Il peut gérer les courants transduits en tension, les tensions directes et les capteurs Rogowski avec une sortie de tension jusqu'à 333 mV. Cet instrument offre plusieurs modes d'insertion, y compris les types monophasés et triphasés 3/4 fils, et est compatible avec le protocole Ethernet/IP. Disponible avec une alimentation de 24 V, il présente un design compact avec une profondeur de seulement 32 mm, permettant une connexion en chaîne avec protection automatique contre les défauts. Le compteur d'énergie peut fournir des signaux de sortie en tension (0..10Vdc) et en courant (0/4..20mA). Il offre également des fonctionnalités avancées pour mesurer les harmoniques jusqu'au 55ème ordre pour une meilleure compréhension de la qualité de l'énergie. Données techniques: - Alimentation: 10..30 Vdc - Consommation maximale: 2.8 W - Isolation: 3,500 Vac (vers/depuis les circuits de puissance), 1,500 Vac (autres circuits) - Indicateurs de statut: Statut Entrée/Sortie, Statut Adresse IO, Erreur de câblage, Connexion Transit/Données Ethernet - Catégorie d'installation: 600 V CAT III - Programmation: Serveur Web, interrupteur DIP - Classe de précision: 0.2% pour tension/courant; 0.5% pour puissance - Mémoire flash: 8 MB - Caractéristiques réseau: Connexion Ethernet en chaîne double, contournement de défaut LAN - Caractéristiques énergétiques: 2 entrées numériques @5kHz - Type d'insertion / Mode de connexion: Monophasé, triphasé 3 fils, triphasé 4 fils, CT, CT avec sortie mV, transducteurs Rogowski, Aron - Degré de protection frontal: IP20 - Montage: Rail DIN 35 mm - Connexions: Bornes à vis - Température de fonctionnement: -25..+65 °C - Dimensions: 107x90x32 mm - Poids: 170 g - Boîtier: PC/ABS auto-extinguible UL94-V0, couleur noire - Norme: CE, UL Caractéristiques clés / Spécifications techniques: - Entrée universelle pour la mesure de courant: transduite en tension, tension directe, capteurs Rogowski (jusqu'à 333 mV) - Prend en charge les modes d'insertion monophasés et triphasés (3/4 fils) - Compatibilité avec le protocole Ethernet/IP - Alimentation 24 V, profondeur compacte de 32 mm - Connexion en chaîne avec contournement automatique des défauts - Signaux de sortie en tension (0..10Vdc) et en courant (0/4..20mA) - Mesure avancée des harmoniques jusqu'au 55ème ordre - Ports Ethernet doubles, contournement de défaut LAN - Montage sur rail DIN, protection IP20 - Température de fonctionnement: -25..+65 °C - Certifié CE et UL - Entrées et sorties numériques intégrées - Programmation par serveur Web et interrupteur DIP - Classe de précision: 0.2% (tension/courant), 0.5% (puissance) - Dimensions: 107x90x32 mm; Poids: 170 g
