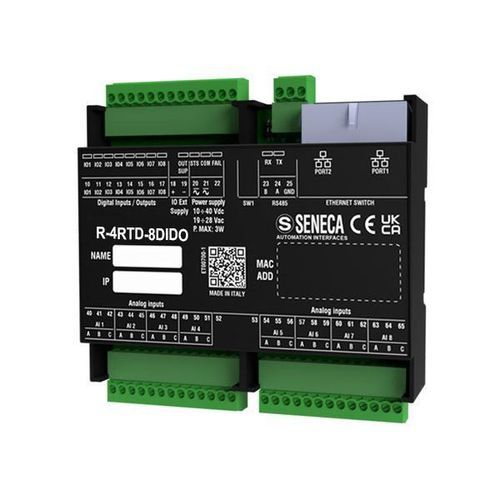

Module E/S analogique R-4RTD-8DIDO-2-P

numériqueProfiNetEthernet

Module Ethernet avec 4 entrées de thermorésistances et 8 entrées/sorties numériques Le module numérique mixte R-4RTD-8DIDO-P dispose de deux ports Ethernet 10/100 Mbps et prend en charge la communication Profinet. Comme tous les modèles de la série R, il est conçu pour répondre aux exigences de câblage flexible, d'espace d'installation limité et d'applications à haute densité d'E/S avec mise en réseau Ethernet intégrée. Le R-4RTD-8DIDO-P offre 4 entrées de thermorésistance et 8 canaux numériques, chacun configurable individuellement comme entrée ou sortie numérique. La configuration se fait via un serveur web avec support HTML5, des commutateurs DIP et l'environnement de développement Profinet. L'adresse IP, l'adresse MAC et la version du firmware associées au module peuvent être identifiées ou configurées sur le LAN à l'aide de l'outil SDD (Seneca Discovery Device). Le module peut être connecté en mode chaîne Ethernet avec contournement de panne pour assurer la connectivité Ethernet même si un module de la chaîne échoue. - Alimentation: 10..40 Vdc; 19..28 Vac - Consommation maximale: 3 W - Isolation maximale: 1.5 kVac - Indicateurs d'état LED: Alimentation - Indice de protection: IP20 - Température de fonctionnement: -25..+65°C - Température de stockage: -30..+85°C - Humidité: 10..90% sans condensation - Dimensions (LxHxP): 106 x 90 x 32 mm - Poids: 170 g - Boîtier: PC / ABS auto-extinguible UL94-V0, couleur noire - Connexions: Bornier pas de 3.5 mm, section de câble max 1.5 mm² - Installation: Rail DIN EN 60715, montage mural ou sur panneau - Programmation: Environnements tiers IEC 61131-3 (Codesys, TiA Portal, etc.) - Caractéristiques spéciales: Connexion en chaîne Daisy Ethernet double - Certifications: CE, UKCA - ENTRÉES RTD: 4 RTD indépendants - Types et plages RTD: PT100 (EN 60751/A2, ITS-90), -200..+650°C; PT500 (EN 60751/A2, ITS-90), -200..+750°C; PT1000 (EN 60751/A2, ITS-90), -200..+210°C; NI100 (DIN 43760), -60..+250°C; CU50 (GOST 6651-2009), -180..+200°C; CU100 (GOST 6651-2009), -180..+200°C; NI120 (DIN 43760), -60..+250°C; NI1000 (DIN 43760), -60..+250°C - ADC: 24 bits - ENTRÉES/SORTIES NUMÉRIQUES: 8 E/S numériques configurables - Type et plage E/S numériques: Tension: Seuil ON: > 11 Vdc; Seuil OFF: < 4 Vdc; Max: 24 Vdc; Impédance: 9 kΩ; Conforme à IEC61131-2 Type 3 - COMMUNICATION: 2x ports Ethernet (avec contournement de panne LAN) 100BaseT sur RJ45; Protocoles: Profinet IO Device; Câble de communication Ethernet: CAT5 ou CAT5e non blindé
