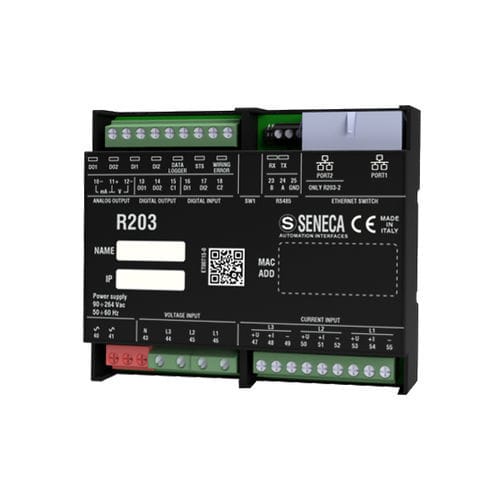

Appareil de mesure de puissance énergimètre R203-2 series

analogiquenumériquesur rail DIN

L'analyseur de réseau triphasé R203 OPC UA est conçu pour accepter les entrées de mesure de courant via des transformateurs de courant (CT) avec sortie de courant ou de tension, des transformateurs de tension (VT) et des capteurs Rogowski avec sortie de tension jusqu'à 333 mV. Il prend en charge divers types d'insertion, y compris monophasé, triphasé 3/4 fils et Aron, et est compatible avec le protocole OPC UA Server (commutable à Modbus, Profinet ou Ethernet/IP grâce à la technologie SENECA FLEX). L'interface Ethernet permet le chaînage en guirlande vers le prochain appareil Ethernet, évitant l'utilisation de commutateurs industriels coûteux et simplifiant le câblage. Le R203 OPC UA renvoie les valeurs monophasées et triphasées des principales quantités électriques : tension, courant, puissance active, réactive, apparente, fréquence, période et facteur de puissance. La sortie analogique configurable en tension ou en courant permet également d'utiliser l'analyseur comme convertisseur de mesure. Le R203 OPC UA offre également la mesure et l'enregistrement des harmoniques en tension et en courant jusqu'au 55ème ordre avec calcul de la THD (distorsion harmonique totale). Cette solution polyvalente est idéale pour surveiller et analyser les performances des réseaux électriques, ainsi que pour convertir les signaux de mesure pour les systèmes de contrôle et d'automatisation industrielle. Caractéristiques techniques : - Alimentation : 10..30 Vdc (R203-2-L-U), 90..264 Vac (50-60 Hz) (R203-2-H-U) - Consommation maximale : 2.8 W - Isolation : 3,500 Vac (vers/depuis les circuits de puissance), 1,500 Vac (autres circuits) - Indicateurs de statut : Statut Entrée/Sortie, Statut Adresse IO, Erreur de câblage, Connexion Transit/Données Ethernet - Catégorie d'installation : 600 V CAT III - Programmation : Serveur Web, DIP switch - Classe de précision : 0.2% pour tension/courant ; 0.5% pour puissance - Mémoire flash : 8 MB - Caractéristiques réseau : Connexion Ethernet en guirlande double, contournement de panne LAN - Caractéristiques énergétiques : 2 entrées numériques @5kHz - Type d'insertion / Mode de connexion : Monophasé, triphasé 3 fils, triphasé 4 fils, CT, CT avec sortie mV, transducteurs Rogowski, Aron - Degré de protection frontal : IP20 - Montage : Rail DIN 35 mm - Connexions : Bornes à vis - Température de fonctionnement : -25..+65 °C - Dimensions : 107x90x32 mm - Poids : 170 g - Boîtier : PC/ABS auto-extinguible UL94-V0, couleur noire Entrées tension/courant : - Mesure de tension de phase : Tension : jusqu'à 600 Vac, fréquence 45 ÷ 65 Hz ; VT avec sortie jusqu'à 600 Vac par rapport au neutre - Mesure de courant de phase : CT avec sortie 1-5 A f.s. ; CT avec sortie mV ou Rogowski jusqu'à 250 mV I/Os intégrés : - Entrées numériques : 2 activables avec tension de 12 à 24V avec compteur numérique @5 kHz - Sorties numériques : 2 capacité Imax = 50 mA Vmax = 28V - Sorties analogiques : 1 configurable : en TENSION 0..10 Vdc, résistance de charge min 2kΩ ou en COURANT 0..20, 4..20 mA, résistance de charge max 500Ω ; Erreur de transmission : 0.1% de la plage max ; Dérive thermique : 100 ppm/K COMMUNICATION : - Ports : 2 Ports Ethernet 100 Mbps - Protocole : serveur OPC UA - Connexions : Commutateur Ethernet avec protection en guirlande Versions disponibles : R203-2-H-U, R203-2-L-U Accessoires (exemples) : - CE-RJ45-RJ45-R | Câble Ethernet (droit) ( RJ45 / RJ45 ) - RC150 | Bobine Rogowski, sortie 100 mV/kA @ 50 Hz, bobine Ø 80..580 mm - RC190 | Bobine Rogowski, sortie 333 mV/kA @ 50Hz, bobine Ø 100..580 mm - TAA-2030, TAA-5080, TAA-8080 | Transformateurs de courant à noyau fendu - TAC-0000, TAC-3010, TAC-4010 | Transformateurs de courant à enroulement primaire et à barre traversante Certifications : - Déclarations REACH et ROHS - Codes douaniers
