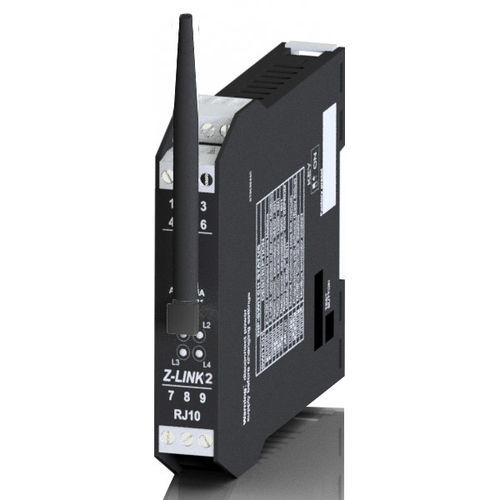

Module radio UHF Z-LINK2-LO

LoRa

Type de produit: Radiomodem 869 MHz avec interface RS232/RS485 et communication radio LoRa Z-LINK2 est un dispositif radio de 869 MHz conçu pour la remonétisation radio transparente des communications fonctionnant avec le protocole ModBUS RTU et exploitant la couche physique de la technologie de transmission LoRa (Long Range). Z-LINK2 permet la communication entre les modules d'E/S de la série Z-PC et les appareils ModBUS basés sur un modem radio UHF. Z-LINK2 se caractérise par un câblage facile de l'alimentation et du bus série via le bus de rail oméga CEI EN 60715. Le module est facilement configurable via des commutateurs DIP ou le logiciel PC EASY SETUP. Il dispose également de 2 ports série (1 RS232, 1 RS485) et d'un niveau d'isolation de 1 500 V entre la communication et l'alimentation. Conforme aux normes ETSI et au protocole de cryptage dynamique des données AES 128 bits, Z-LINK2 peut fonctionner en modes pont, répéteur et E/S à distance avec des connexions point à point et point à multipoint. La technologie LoRa permet au modem radio d'atteindre une couverture élevée (jusqu'à 1 km avec une antenne externe), une puissance de transmission de 25 mW, une immunité accrue aux interférences et une haute sensibilité. Note: L'antenne A-GSM-MG n'est pas un accessoire obligatoire mais est fortement recommandée pour une meilleure qualité de signal. Le produit n'est pas compatible avec les modems radio des générations précédentes. Données techniques: - Alimentation: 10..40 Vdc; 19..28 Vac - Indicateurs LED de statut: Alimentation, transmission de données via bus, transmission de données via radio, test d'installation - Isolation: 1 500 Vac - Échange à chaud: Oui - Bande de fonctionnement: G3, Annexe 1, h1.7 ERC 70-03 (bande centrale 869.525MHz) - Modulation: LoRa® (Modulation CSS - Chirp Spread Spectrum) - Cryptage: AES 128 bits - Interfaces: N°1 RS232, N° 1 RS485 - Protocole: ModBUS RTU, LoRa (Z-LINK2-LO, couche physique) - Puissance de sortie (émetteur): 25 mW - Récepteur (type): CLASSE 2 - Connexions: Bornes à vis amovibles à 3 voies, pas de 5 mm - Connecteur arrière IDC10 pour rail DIN 46277 - Connecteur pour antenne SMA standard à l'avant - Micro USB frontal - Modes de fonctionnement: Pont, E/S à distance, Répéteur E/S - Programmation: EASY SETUP, Commutateur DIP - Couverture: Jusqu'à 1 000 m en champ libre - Dimensions: 17,5 x 100 x 112 mm - Température de fonctionnement: -20..+65°C - Poids: 110 g - Boîtier: PA6, couleur noire - Montage: Rail DIN 35mm IEC EN60715 en position verticale Informations d'expédition et d'exportation: - CODE PRODUIT: Z-LINK2-LO - POIDS BRUT (kg): 0,16 - ORIGINE: IT - CN (Nomenclature Combinée): 85176200 - ECCN: 5A991 Caractéristiques clés / Spécifications techniques: - Radiomodem LoRa 869 MHz - Interfaces RS232 et RS485 - Prend en charge le protocole ModBUS RTU - Technologie de transmission LoRa (Long Range) - Câblage facile via le bus de rail oméga CEI EN 60715 - Configurable via des commutateurs DIP ou le logiciel PC EASY SETUP - Isolation: 1 500 V entre communication et alimentation - Conforme aux normes ETSI, cryptage AES 128 bits - Modes pont, répéteur et E/S à distance - Connexions point à point et point à multipoint - Couverture jusqu'à 1 km (avec antenne externe) - Puissance de transmission: 25 mW - Haute immunité aux interférences et sensibilité - Dimensions: 17,5 x 100 x 112 mm - Température de fonctionnement: -20..+65°C - Poids: 110 g - Montage sur rail DIN
