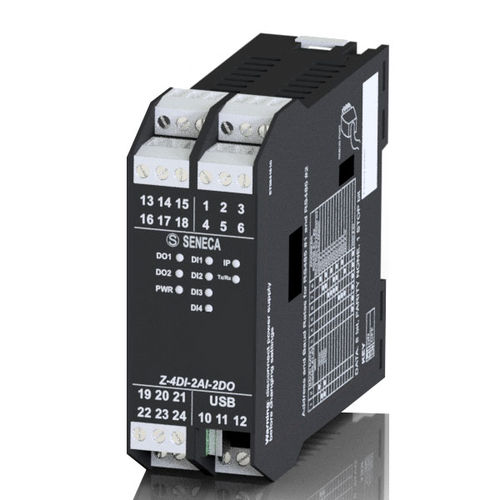

Module E/S numérique Z-4DI-2AI-2DO

analogiqueModbus RTUUSB

Z-4DI-2AI-2DO est un module E/S avec 4 entrées numériques, 2 entrées analogiques, 2 sorties relais, esclave pour Modbus RTU, sur deux ports série RS485. Le module offre la possibilité de régler les paramètres via USB (logiciel Easy Setup) et enregistre la répétition sur le protocole Modbus RTU (NR.2 ports esclaves RS485 indépendants). Le débit en bauds pour ModbusRTU est compris entre 1.200 et 115.200 bps. La configuration des signaux comprend 2 entrées analogiques (tension ou courant), 4 entrées numériques (NPN ou PNP), 3 sorties relais, 4 compteurs et 4 totalisateurs @ 32 bits, max 7 kHz. Le Z-4DI-2AI-2DO dispose d'une isolation galvanique de 1.500 Vac entre l'alimentation et la communication. Indicateurs LED d'état - Alimentation Rx/Tx ModBUS Etat des entrées / sorties Échec Connexions - Bornes à vis amovibles pour conducteurs jusqu'à 2,5 mm2 Connecteur IDC10 pour rail DIN 46277 Micro USB sur le côté RJ45 Programmation - Interrupteur DIP (réinitialisation des paramètres par défaut) Serveur Web EASY SETUP Ports série - Nr.1 RS232/RS485 Nr.1 RS485 Vitesse - Jusqu'à 115.200 bps Protocoles supportés - ModBUS RTU Port USB - 1 micro USB sur le côté Entrées numériques - Nr.4 Type d'entrées numériques - PNP / NPN ; Tension d'entrée OFF 8V (max. 24 Vdc) Fréquence maximale 5 kHz Consommation électrique 3mA @ 12Vdc, 10mA @ 24Vdc Compteurs d'entrées numériques - Nr.4 compteurs réinitialisables @32 bit max 5 kHz Entrées analogiques - Nr.2 Type d'entrées analogiques - 0-20 mA / 0-30 V Résolution jusqu'à 16 bits Protection 40V / 25mA Sorties numériques - Nr.2 type de sorties numériques - relais NA / NC SPDT, max 250Vac - 2A Montage - rail DIN 35 mm DIN 46277 Température de fonctionnement - -25..+70°C Température de stockage - -30..+85°C Humidité - 30..90% sans condensation Dimensions - 35x102.5x111 mm Poids - environ 110 g Boîtier - PA6, couleur noire Norme - CE
